PDTD60-2/PDTD90-2局部放電和介質損耗測試系統的應用場景覆蓋電力、軌道交通兩大核心行業的多類檢測需求。電力行業中，首先可應用于電網公司的配網電纜運維巡檢，工作人員可攜帶該便攜設備完成10kV、35kV配網電纜的定期絕緣檢測，及時發現潛伏性絕緣缺陷，避免停電事故；其次可應用于電廠的廠用電纜、高壓電動機、主變壓器的預防性試驗，定期評估設備絕緣狀態，保障電廠穩定運行；還可應用于電力科學研究院的絕緣檢測試驗、電纜老化性能研究等科研場景，為行業標準制定、檢測方法優化提供數據支撐；同時可應用于電纜生產企業的出廠質量檢測、電纜安裝公司的交接試驗場景，驗證電纜產品質量、安裝工藝是否符合要求。軌道交通行業中，該系統可應用于高鐵牽引供電電纜、接觸網配套電纜的運維檢測，以及地鐵線路的供電電纜、環控系統電纜的定期絕緣評估，還可用于車輛段內牽引變壓器、動力電動機的絕緣測試，適配地下潮濕環境、復雜電磁環境下的檢測需求，有效評估不同環境下的電纜老化程度，為軌道交通的安全穩定運行提供保障，也可用于軌道交通新建線路的設備驗收、故障排查等場景，提升工程交付質量和故障處置效率。

軌道交通行業可使用PDTD60-2/PDTD90-2局部放電和介質損耗測試系統完成多類檢測工作，覆蓋運維、驗收、故障排查全流程。首先是日常運維巡檢場景，軌道交通運營單位可定期使用該設備對高鐵線路的牽引供電電纜、接觸網配套電纜，地鐵線路的直流供電電纜、環控系統電纜、信號系統供電電纜進行絕緣檢測，結合局部放電和介質損耗兩項參數評估電纜的老化程度、受潮情況，及時發現潛伏性缺陷，避免絕緣擊穿導致的運營中斷；其次是交接驗收場景，軌道交通線路新建、擴建過程中，施工單位、業主單位可使用該設備對新安裝的電纜、牽引變壓器、牽引電動機進行絕緣性能檢測，驗證產品質量、安裝工藝是否符合設計要求，避免不合格設備投入運行；第三是故障檢測場景，當軌道交通供電系統出現跳閘、絕緣異常等問題時，運維人員可攜帶該便攜設備快速抵達現場，對故障段設備進行檢測，精準定位絕緣缺陷位置，縮短故障排查時間，減少運營損失；第四是環境評估場景，針對地鐵地下線路潮濕、高腐蝕的特殊運行環境，可使用該設備定期評估不同區段電纜的絕緣劣化速率，為運維策略優化、電纜更換計劃制定提供數據支撐，保障軌道交通系統的長期穩定運行，也可用于車輛段內車載電氣設備

PDTD60-2/PDTD90-2測試系統相比傳統檢測設備的測試效率有顯著提升，核心優勢來自于集成化設計帶來的流程簡化。傳統的電氣設備絕緣性能檢測需要分別開展耐壓試驗、局部放電檢測、介質損耗測試三項工作，需要使用三類獨立的檢測設備，每完成一項測試都需要重新進行設備接線、參數校準、設備調試，僅準備工作就需要耗費大量時間，且不同設備的測試數據需要人工整合分析，進一步拉長了檢測周期，通常完成一條1km長度的35kV電纜的全項絕緣檢測需要3-4小時的作業時間。而PDTD60-2/PDTD90-2采用集成化設計，將局部放電、介質損耗測試模塊整合為一體，搭配適配的超低頻高壓設備，僅需一次接線、一次校準即可同步完成三項測試，所有參數同步采集、自動整合輸出，完成同規格電纜的全項檢測僅需1小時左右，檢測效率提升超過60%。對于需要開展大規模檢測的場景，比如電網配網的年度電纜巡檢、軌道交通線路的集中檢修，該設備可大幅縮短檢測所需的停電時間，降低停電對供電可靠性、軌道交通運營效率的影響，同時可減少檢測所需的人力投入，降低檢測作業的綜合成本，對于B端用戶來說可有效提升檢測項目的交付效率，提升投資回報率，也可應

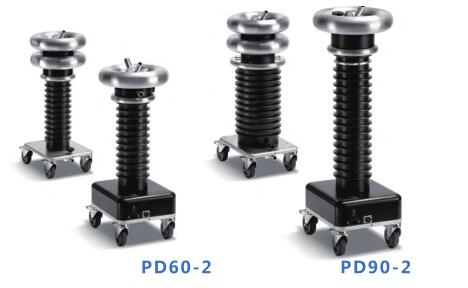

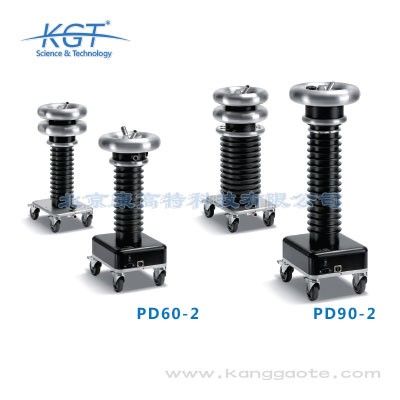

PDTD60-2/PDTD90-2局部放電和介質損耗測試系統是奧地利B2品牌推出的高度集成化局部放電檢測儀，核心功能覆蓋局部放電檢測、介質損耗測量兩大絕緣檢測核心需求，搭配適配的b2hv超低頻高壓設備可同步完成耐壓試驗、局部放電檢測、介質損耗測試三位一體的絕緣性能診斷。該系統嚴格遵循IEEE.2-2013、IEC60270國際標準設計，局部放電檢測可精準捕捉電氣設備絕緣內部的氣隙、毛刺、懸浮放電等潛伏性缺陷，介質損耗測量可定量評估絕緣材料的受潮、老化、劣化程度，兩類參數結合可全面反映被測設備的絕緣健康狀態。系統可支持最高60kV（PDTD60-2）、90kV（PDTD90-2）的超低頻測試電壓輸出，適配10kV、35kV等主流中壓等級的電氣設備檢測需求，可廣泛應用于運維巡檢、故障檢測、絕緣測試、環境評估等多類檢測場景，滿足電力、軌道交通等多行業的絕緣檢測需求。該產品的局部放電檢測靈敏度符合IEC60270標準要求，可有效屏蔽現場電磁干擾，在變電站、地鐵車輛段等復雜電磁環境下仍可獲得穩定準確的測試數據，介質損耗測試的分辨率可達到1e-5級別，可精準識別絕緣性能的微小變化，為缺陷預警、狀態

PDTD60-2/PDTD90-2局部放電和介質損耗測試系統的技術特點主要體現在集成度、便攜性、兼容性、合規性四個維度。首先是高度集成化，設備內置局部放電、介質損耗兩類測試模塊，搭配適配的b2hv超低頻高壓設備即可完成耐壓試驗、局部放電檢測、介質損耗測試三位一體的絕緣診斷，無需額外搭配其他檢測設備，一次接線即可完成所有參數的同步采集，大幅簡化現場檢測的操作流程；其次是便攜性設計，整機重量輕、體積小，無需大型運輸工具即可攜帶至檢測現場，無需復雜的組裝調試，開機后短時間內即可完成校準進入測試狀態，適配戶外、野外、地下等復雜作業場景的使用需求；第三是兼容性強，該設備可適配中壓電纜、電動機、變壓器等多類測試對象，支持不同電壓等級的測試需求，其中PDTD60-2最高可輸出60kV超低頻測試電壓，適配10kV、35kV電壓等級設備的測試需求，PDTD90-2最高可輸出90kV超低頻測試電壓，可覆蓋更高電壓等級設備的檢測需求，同時設備支持通用的數據輸出協議，可對接不同行業的檢測數據管理系統，滿足用戶的數字化管理需求；第四是合規性高，設備完全符合IEEE.2-2013、IEC60270等國際標準，以及

這款超低頻電纜測試設備的應用場景覆蓋電力、軌道交通、工業制造、科研等多個領域，可適配不同類型用戶的高壓絕緣檢測需求。針對電網公司、電力科學研究院等G端用戶，可用于配網中高壓電纜的日常運維巡檢、新敷設電纜的交接驗收、老舊電纜的絕緣狀態全生命周期評估，精準識別機械損傷、安裝不當導致的隱性故障，為電網供電可靠性評估提供合規數據支撐。針對電廠、電纜廠、電纜安裝公司、軌道交通運營單位等B端用戶，在電廠場景下可用于發電機、主變壓器等高壓電氣設備的絕緣診斷，提前識別設備內部的局放隱患；在電纜生產場景下可用于中高壓電纜出廠前的絕緣性能全項檢測，把控出廠產品質量；在電纜安裝場景下可用于電纜敷設后的交接試驗，驗證安裝工藝的合規性；在高鐵、地鐵等軌道交通場景下可用于牽引供電系統電纜的定期檢測，保障軌道交通供電系統穩定運行。除中高壓電纜測試外，該設備還可適配電動機、電力變壓器等其他高壓電氣設備的局放與介損診斷需求，滿足多場景高壓絕緣檢測的使用要求。

PDTD60-2/PDTD90-2局部放電和介質損耗測試系統可覆蓋多類中高壓電氣設備的絕緣性能檢測需求，核心測試對象包括三大類：第一類是各類型中高壓電纜，涵蓋電力行業的10kV、35kV配網架空絕緣電纜、地埋電纜，軌道交通行業的高鐵牽引供電電纜、地鐵1500V直流供電電纜、低壓動力電纜，以及電纜廠生產的各類中壓成品電纜，可檢測電纜絕緣層內部的氣隙缺陷、施工過程中造成的絕緣損傷、長期運行導致的絕緣老化、潮濕環境下的絕緣受潮等問題。第二類是各類型電動機，包括電廠的高壓廠用電動機、軌道交通車輛段的牽引電動機、工業場景的大功率中壓電動機，可檢測電動機定子繞組的絕緣缺陷、局部放電問題，評估繞組絕緣的剩余壽命。第三類是各類型電力變壓器，涵蓋電網的配變、主變，電廠的升壓變壓器，軌道交通的牽引變壓器等，可檢測變壓器繞組絕緣、套管絕緣的局部放電缺陷、介質損耗異常等問題，全面評估變壓器的絕緣健康狀態。該系統對以上三類設備的檢測均符合IEC60270等相關標準要求，測試數據可直接作為設備狀態評估、故障排查的依據，無需額外校準即可滿足不同場景的檢測需求，也可根據用戶的測試需求調整參數配置，適配特殊規格的電氣設

這款局放介損測試系統相較于傳統單一功能的檢測設備，具備多維度的技術優勢，可有效提升檢測效率與結果準確性，為B端用戶帶來更高的投入產出比。首先是高度集成的功能設計，設備同時集成局放、介損兩個測試模塊，搭配B2HV系列超低頻高壓發生器即可完成耐壓、局放、介損三位一體測試，無需更換設備或重復接線，且可同步開展局放和介損測試，相較于傳統分步測試的方式可節省60%以上的檢測時間，單次全流程檢測僅需15分鐘即可完成并輸出結構化診斷報告。其次是檢測精度優勢，設備搭載數字+模擬雙濾波器，可有效濾除現場復雜環境的電磁干擾，局放背景噪聲低于10pC，定位精度可達電纜總長度的1%，分辨率達0.1pC/0.1m，配合專屬的局放識別算法可自動區分有效局放信號與干擾信號，測試結果準確性更高，針對電纜絕緣層水樹枝老化缺陷的檢測效果尤為突出，可提前識別尚未引發故障的隱性絕緣缺陷。第三是操作便捷性優勢，配備的b2Suite診斷軟件提供全流程引導式操作，操作人員可按照提示逐步完成測試，無需復雜的專業調試，同時支持藍牙數據傳輸，可避免現場多余接線帶來的干擾，適配復雜的戶外、井下、隧道等檢測場景，設備單臺重量僅20.7-24

PDTD60-2/PDTD90-2是奧地利B2推出的專業局部放電檢測設備、高壓電氣測試儀器，核心功能為同步實現局部放電檢測、介質損耗測量，搭配對應超低頻高壓發生器還可完成耐壓測試，實現三類檢測一體化開展。局部放電檢測模塊方面，PDTD60-2工作電壓范圍為1-44kV rms/62kV peak，PDTD90-2工作電壓范圍為1-64kV rms/90kV peak，輸出頻率0.01-0.1Hz可調，步進精度0.01Hz，默認0.1Hz并支持自動調頻；局放背景級別＜10pC，故障定位精度可達電纜總長度的1%，局放分辨率達0.1pC，位置分辨率達0.1m，采樣率最高可達200MHz，最長可支持100km長度電纜的局放檢測，可精準定位電纜本體、接頭、終端的局放故障點，精準識別絕緣層水樹枝等老化缺陷。介質損耗檢測模塊方面，介損測試分辨率為1×10^-6，測試精度±1×10^-4；電壓測試分辨率0.1kV rms，精度0.5%；電流測試分辨率1μA rms，精度0.5%，負載范圍覆蓋500pF到10μF。設備搭載數字+模擬雙濾波器，支持藍牙數據傳輸，配套b2Suite綜合控制診斷軟件可自動區分

PDTD60-2/PDTD90-2局部放電和介質損耗測試系統可覆蓋電纜全生命周期各個階段的檢測需求，為電纜的全流程質量管控、狀態評估提供支撐。在電纜生產階段，電纜制造企業可使用該設備開展出廠檢測，對每一批次的成品電纜進行局部放電、介質損耗測試，驗證電纜的絕緣性能是否符合產品標準要求，避免不合格產品流入市場；在電纜安裝階段，電纜安裝公司、業主單位可使用該設備開展交接試驗，對新敷設、新安裝的電纜進行絕緣檢測，驗證電纜在運輸、敷設過程中是否出現絕緣損傷，安裝工藝是否符合要求，確保電纜投入運行前的質量達標；在電纜運維階段，運維單位可使用該設備開展定期巡檢，根據電纜的運行年限、運行環境制定對應的檢測周期，通過局部放電檢測發現絕緣內部的潛伏性缺陷，通過介質損耗測試評估絕緣的整體老化、受潮程度，提前制定消缺策略，避免絕緣擊穿導致的停電事故；在電纜壽命末期，可使用該設備開展老舊電纜的性能評估，結合多項測試參數判斷電纜的剩余使用壽命，為電纜更換計劃的制定提供數據支撐，在保障運行安全的前提下最大化挖掘電纜的使用價值。此外在電纜發生故障后，該設備還可用于故障段的檢測定位，快速識別缺陷位置，縮短故障修復時間，

該設備作為模塊化的高壓測試系統，具備完善的配套適配能力，可滿足不同用戶的系統對接與使用需求。在硬件配套方面，該設備需與奧地利B2旗下的HVA60、HVA90、HVA94系列超低頻高壓發生器組合使用，可輸出穩定的正弦超低頻電壓，適配不同電壓等級、不同長度的中高壓電纜檢測需求，最長可支持100km長度電纜的局放與介損測試。在軟件兼容性方面，設備搭載的b2Suite綜合控制診斷軟件可直接兼容64位Windows7、Windows8操作系統，軟件可實現對超低頻高壓主機、局放診斷模塊、介損診斷模塊的統一控制，支持自動/手動兩種檢測模式，可輸出電纜長度與局放活動關聯數據、局放位置映射圖、背景噪聲數據、局放幅值、正弦波參數、PDIV和PDEV等多維度檢測數據，同時自帶結構化數據庫，可實現所有檢測數據的自動歸檔與快速檢索，方便用戶開展歷史數據對比與絕緣狀態趨勢分析。在測試對象適配方面，除中高壓擠包絕緣電纜外，設備還可兼容電動機、變壓器等高壓電氣設備的局放與介損檢測需求，負載范圍覆蓋500pF到10μF，可適配不同容值的高壓電氣設備測試要求，充分滿足多場景的檢測兼容性需求。
