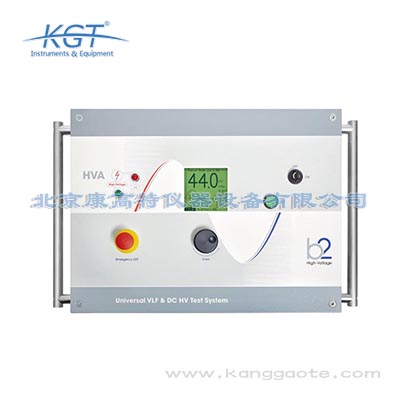

HVA68-2是奧地利B2公司推出的VLF（超低頻）高壓檢測裝置，用于中高壓電纜測試。 **輸出電壓規格**： - 正弦波輸出：48 kV rms（68 kV peak） - 直流輸出：±0-60 kV - 方波輸出：0-60 kV - 輸出電壓精度：±1% **輸出電流規格**： - 最大輸出電流：80 mA - 電流分辨率：1 μA - 電流精度：±1% **輸出頻率**： - 頻率范圍：0.01-0.1 Hz - 步進：0.01 Hz - 可調節頻率適應不同測試需求 **負載能力**： - 2.0 μF @ 0.1 Hz @ 44 kV rms - 最大容抗：10.0 μF - 可測試較長電纜線路 **護套測試**： - 測試電壓：最高10 kV - 動作電流：0.1-5.0 mA - 用于電纜外護套缺陷定位 **測試電纜范圍**： - 10kV電纜：標準耐壓測試 - 35kV電纜：耐壓和診斷測試 - 取決于電纜規格和標準要求 **適用電纜長度**：取決于電纜電容，10μF最大容抗可覆蓋數公里長的電纜測試。

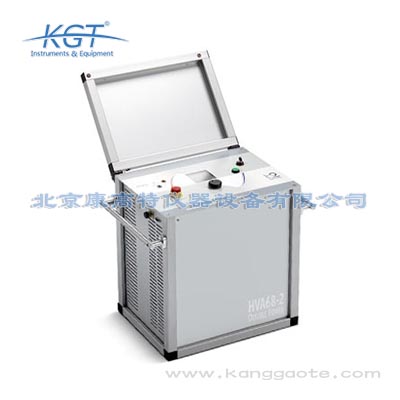

HVA68-2 VLF高壓檢測裝置在設計上具有多項技術優勢。 **緊湊輕便設計**： - 市場上同等電壓級別中重量最輕 - 尺寸：450×340×520 mm - 重量：57 kg - 便于現場移動和使用 **干性系統**： - 無油組件設計 - 減少維護工作量 - 運行時間無限制 - 適合頻繁使用 **高安全性**： - 雙放電設備（DDD?）：電子和機械雙重放電 - 12 kV回授保護系統 - 防止意外電擊危險 - 符合CENELEC和IEEE標準 **便捷的數據分析**： - 無需外部計算機即可在現場操作 - 內置實時示波器顯示輸出電壓 - 通過USB下載檢測結果 - 使用PC軟件進行后續分析 **多功能測試**： - VLF耐壓測試 - 直流耐壓測試 - 護套缺陷定位 - 可升級診斷功能 **符合國際標準**： - CENELEC HD 620/621 - IEEE 400.2-2004 - IEC 60502-2:2014 - 確保測試結果國際認可 **可選診斷升級**： - PDTD60-2：局部放電和介損診斷 - TD60/TD60-MC：外部介損診斷系統

HVA68-2 VLF高壓檢測裝置提供多種電纜測試功能。 **VLF耐壓測試**： - 超低頻正弦波測試 - 對電纜絕緣進行耐壓試驗 - 檢測絕緣強度 - 符合標準要求的測試方法 **直流耐壓測試**： - 直流電壓輸出 - 傳統耐壓測試方法 - 適用于某些特定電纜類型 **介損測量（Tan Delta）**： - 需要可選的TD60診斷系統 - 測量介質損耗因數 - 評估電纜絕緣老化狀態 **局部放電測試**： - 需要PDTD60-2診斷系統 - 檢測絕緣內部放電 - 早期發現絕緣缺陷 **護套缺陷定位**： - 10 kV護套測試電壓 - 配合接地缺陷定位器 - 定位外護套破損點 **擊穿電壓檢測**： - 檢測被試電纜擊穿電壓 - 評估絕緣裕度 **負載檢測**： - 實時監測負載電流 - 檢測絕緣異常 **測試序列**： - 可編程測試序列 - 自動執行測試步驟 - 記錄測試數據

HVA68-2 VLF高壓檢測裝置廣泛應用于電力電纜的測試和維護。 **電網公司應用**： - 10kV配電電纜交接試驗 - 35kV電纜耐壓測試 - 電纜定期預防性試驗 - 電纜故障修復后驗證 **發電企業應用**： - 發電機引出電纜測試 - 廠用電系統電纜檢測 - 變壓器側電纜維護測試 **軌道交通應用**： - 鐵路信號電纜測試 - 牽引供電電纜檢測 - 接觸網供電電纜維護 **工業用戶應用**： - 工廠高壓電纜定期檢測 - 關鍵設備電纜狀態評估 - 電纜入網質量控制 **電纜施工企業**： - 新裝電纜竣工試驗 - 電纜敷設后質量驗證 - 故障電纜修復測試 **檢測認證機構**： - 第三方電纜質量檢測 - 入網試驗 - 型式試驗支持

HVA68-2 VLF高壓檢測裝置的主要技術規格： **輸入電源**： - 輸入電壓：190-240 V，50/60 Hz - 輸入功率：3 kVA **輸出規格**： - 正弦波：48 kV rms，68 kV peak - 直流：±0-60 kV - 方波：0-60 kV - 輸出精度：±1% - 輸出電流：0-80 mA，分辨率1 μA，精度±1% **輸出頻率**： - 范圍：0.01-0.1 Hz - 步進：0.01 Hz **負載能力**： - 2.0 μF @ 0.1 Hz @ 44 kV rms - 最大容抗：10.0 μF **護套測試**： - 電壓：最高10 kV - 動作電流：0.1-5.0 mA **安全特性**： - 12 kV回授保護 - 雙放電設備（DDD?） **高壓電纜**： - 5m帶MC觸點和夾線鉗 **軟件**： - 配套b2 Control Center軟件 **物理規格**： - 尺寸：450×340×520 mm - 重量：57 kg **環境要求**： - 工作溫度：-10°C至+50°C - 濕度：5-85%無凝結
