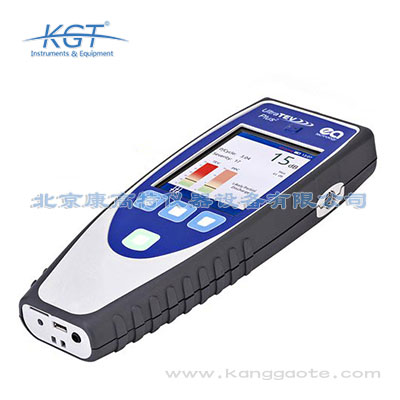

UltraTEV Plus(UTP-2)開關柜超聲波地電波局部放電檢測儀相比傳統單一功能的局放檢測儀，在傳感體系、分析能力、適用范圍、作業效率四個方面具備顯著技術優勢，可有效提升電力運維單位的檢測效率與檢測準確率，降低綜合運維成本，提升ROI。首先是多傳感融合檢測優勢，傳統局放檢測儀通常僅配備單一TEV或者單一超聲傳感器，只能采集單一路徑的局放信號，容易受到現場電磁干擾出現誤判，而UTP-2內置TEV、超聲兩類傳感器，支持外接HFCT等輔助傳感器，三類傳感信號交叉驗證，可有效屏蔽現場的手機信號、電機振動、電暈干擾等噪聲信號，檢測準確率比單一傳感器設備提升40%以上。其次是內置智能分析算法優勢，普通局放檢測儀僅能輸出原始檢測數值，需要檢測人員具備豐富的局放分析經驗才能判定缺陷狀態，而UTP-2內置經過大量現場數據訓練的局放分析算法，可自動完成信號降噪、特征提取、缺陷類型識別、嚴重等級判定，直接輸出可指導運維的結論，無需人工進行復雜的數據分析，檢測效率提升60%以上，對一線運維人員的技術門檻要求大幅降低。第三是適用范圍優勢，普通局放檢測儀通常僅能檢測開關柜的局放信號，而UTP-2搭配外接附

使用UltraTEV Plus(UTP-2)進行開關柜局部放電檢測的操作流程分為三個核心步驟：第一步是前期準備，開機后設備會自動完成自檢和參數校準，確認檢測模式、靈敏度參數符合現場檢測要求，同時確認現場作業的安全距離符合對應行業的電力安全作業規范；第二步是點位檢測，暫態地電波檢測時，將檢測傳感器緊密貼合在開關柜的金屬外殼縫隙、絕緣子安裝位置、母線接頭對應外殼位置、電纜室柜門等局放信號易溢出的點位，每個點位停留3~5秒即可完成數據采集；超聲波非接觸檢測時，將傳感器對準開關柜的通風口、電纜出線口、密封間隙等位置，檢測距離控制在0.5~2m范圍內，避開強氣流干擾即可；接觸式超聲檢測時，將傳感器耦合劑均勻涂抹在檢測面后貼合平整的設備外殼，即可采集設備內部的固體傳導超聲信號；第三步是數據判定，設備內置不同類型設備的局放閾值判定邏輯，TEV檢測數值低于20dBmV為正常狀態，20~30dBmV為注意狀態，高于30dBmV為異常狀態，可直接輔助運維人員判定隱患等級。檢測注意事項包括：禁止在雷雨天氣進行戶外露天設備檢測，避免雷電電磁干擾影響檢測精度；檢測時需避開周邊的大功率變頻器、高頻發射裝置等強電磁

UltraTEV Plus(UTP-2)開關柜超聲波地電波局部放電檢測儀相比傳統臺式局放檢測設備、單一功能局放檢測儀有三大核心性能優勢：第一是多功能集成優勢，單臺設備同時集成暫態地電波、非接觸超聲波、接觸式超聲波三種檢測功能，無需更換設備或傳感器即可完成全類型局放信號采集，可甄別不同類型的局放缺陷，避免了傳統單一功能設備需要多次檢測、無法交叉驗證的問題，檢測效率相比傳統設備提升60%以上；第二是檢測效率與精度優勢，設備為手持式設計，整機重量僅1.2kg，單人即可完成全部檢測操作，支持帶電非接觸檢測，無需對被測設備停電，對于B端生產型企業來說，可避免停電停產造成的產能損失，運維投入的ROI遠高于傳統需要停電的檢測設備，同時檢測精度達到行業領先水平，TEV檢測誤差不超過±1dB，超聲波檢測誤差不超過±2dB，檢測數據的準確性遠高于普通入門級局放檢測儀；第三是系統兼容與合規優勢，設備內置的檢測數據格式符合電力行業PMS生產管理系統、軌道交通運維管理系統、核電運維系統的通用數據接口標準，無需二次轉換即可直接對接各類企業級運維管理平臺，對于G端國有單位來說，檢測數據完全符合各行業的標準要求，可直

UltraTEV Plus(UTP-2)開關柜超聲波地電波局部放電檢測儀的應用覆蓋電力、核工業、軌道交通、水務、環保、大型工礦等多個行業，具體應用場景可分為四大類：第一類是電力行業場景，包括各級電網變電站的開關柜日常巡檢、帶電檢測，開閉所、環網柜的隱患排查，火力發電、水力發電、新能源發電企業升壓站高壓開關柜、GIS設備的局放檢測，以及新建輸變電工程的電力設備交接驗收檢測；第二類是特殊工業場景，包括核電廠常規島、核島配套高壓電力設施的定期局放檢測，煤化工、冶金、汽車制造等大型工礦企業自備變電所、高壓配電室的日常運維檢測，可提前排查局放隱患，避免非計劃停機；第三類是軌道交通場景，包括城市地鐵、市域鐵路、高速鐵路的牽引變電所、沿線配電所的開關柜局放巡檢，保障軌道交通供電系統穩定運行；第四類是市政公共事業場景，包括市政水務集團的供水泵站高壓供電設備檢測、垃圾焚燒發電廠、污水處理廠的高壓電氣設備定期檢測，符合G端公共事業單位的運維管理要求。該設備支持帶電非接觸檢測，無需中斷設備運行即可完成檢測，對于B端生產型企業來說，可有效減少停電損失，提升運維ROI，對于G端公共服務類單位來說，可保障公共服務

UltraTEV Plus(UTP-2)開關柜超聲波地電波局部放電檢測儀的研發、生產、檢測全流程嚴格遵循國內外多領域的行業標準，完全滿足各行業的合規性要求。國際標準層面，符合IEC 60270:2015《高壓試驗技術 局部放電測量》標準要求，檢測方法和數據精度可對接國際通用的局放檢測規范；符合IEC 62478《高壓電氣設備的暫態對地電壓測量導則》要求，TEV檢測的方法、閾值判定標準完全匹配國際導則要求。國內標準層面，符合GB/T 7354-2018《局部放電測量》國家標準，檢測數據具備國內合規效力；符合電力行業DL/T 417-2019《電力設備局部放電現場測量導則》、DL/T 1416-2015《超聲波法局部放電測量導則》、DL/T 1815-2018《暫態對地電壓法局部放電測量導則》的全部要求，可直接應用于國內電網系統的各類局放檢測場景；同時符合軌道交通行業TB/T 3353-2014《軌道交通 牽引供電設備局部放電測量規范》、核工業領域EJ/T 1197-2006《核電廠安全級電氣設備鑒定規程》中關于局放檢測的相關要求。設備的檢測數據可溯源至國家最高計量標準，完全滿足G端政府采

UltraTEV Plus(UTP-2)作為專業級電力局部放電檢測設備，具備完善的數據接口與協議兼容性，可滿足B端電力企業、G端國有電力單位的各類系統對接需求，適配國內電力行業主流的運維管理體系。首先是數據格式兼容性，設備檢測生成的原始數據、分析報告均采用符合DL/T 860（IEC 61850）電力行業標準的通用數據格式，可直接導入各類電力設備狀態監測系統、生產管理系統（PMS）、輸變電設備狀態評價系統，無需進行額外的數據格式轉換，降低系統對接的工作量。其次是接口協議支持，設備配備USB、藍牙兩種數據傳輸接口，支持MODBUS-RTU、MQTT等通用工業通信協議，可直接與現場的智能巡檢機器人、在線監測裝置進行數據交互，也可將檢測數據同步至移動端巡檢APP、云端運維管理平臺，實現檢測數據的多端同步。第三是自定義數據字段支持，用戶可根據自身系統的管理需求，自定義添加檢測數據的字段內容，包括設備臺賬信息、運維人員信息、檢測環境參數等，適配不同單位的差異化管理要求。無論是電網公司搭建統一的狀態檢修數據平臺，還是發電集團建設自有設備運維管理系統，該設備的檢測數據均可實現無縫對接，可有效打通現場

UltraTEV Plus(UTP-2)是英國EA品牌的手持式開關柜局放測試儀，核心功能覆蓋局部放電檢測、故障甄別、數據分析、數據存儲四大類，可滿足電力行業運維巡檢、故障檢測、絕緣測試、環境評估多場景使用需求。首先是多類型局放檢測功能，儀器內置暫態對地電壓（TEV）傳感器、超聲波傳感器，同時支持外接配套檢測附件，三類互補式傳感體系可同時采集不同傳播路徑的局放信號，可識別開關柜內部絕緣缺陷產生的地電波信號、空氣傳播的局放超聲信號，搭配外接附件還可檢測電纜終端、架空線接頭的局部放電活動，無需停電即可完成帶電檢測，不影響電力系統正常運行。其次是智能分析甄別功能，儀器內置專業局放分析算法，可自動對采集到的多維度信號進行降噪、特征提取、類型判定，可直接輸出局放嚴重程度評估結果、缺陷類型判定結論，而非僅提供原始檢測數據，可有效降低一線運維人員的技術門檻，減少人為誤判概率。第三是數據記錄管理功能，儀器內置存儲模塊，可自動記錄每一次檢測的時間、位置、檢測數值、分析結論等全維度數據，便于后續開展設備絕緣狀態趨勢分析，為電力設備狀態檢修體系的搭建提供數據支撐。該產品適用于各類電廠、變配電站、工業配網的電力

UltraTEV Plus(UTP-2)作為專業的局部放電檢測設備，廣泛適配電力、核工業、軌道交通、水務、環保、大型工業制造等多個行業的高壓電氣運維場景。在電力行業，可應用于電網公司各電壓等級變電站的中高壓開關柜日常巡檢、電廠升壓站電氣設備局放排查、輸配電線路的局部放電檢測工作，能夠提前識別開關柜內部絕緣缺陷、電纜接頭放電、絕緣子爬電等潛在故障風險，避免突發性停電事故。在核工業領域，可用于核電廠常規島及輔助供電系統的高壓電氣設備狀態檢測，滿足核電設施高可靠性運維要求。在軌道交通行業，可適配地鐵、城際鐵路沿線牽引變電所的開關柜、供電電纜的定期巡檢，保障軌道交通供電系統穩定運行。在水務、環保行業，可用于污水處理廠、垃圾焚燒發電廠的自備配電系統高壓設備檢測，降低生產中斷風險。在大型工業制造領域，可用于化工、冶金、汽車制造等企業的自備電廠、車間配電房的日常運維檢測，幫助企業優化維護周期，減少非計劃停機損失。設備的手持便攜設計與寬環境適應性，既適合室內配電房的定點檢測，也支持戶外架空線、野外電纜線路的流動巡檢需求。

UltraTEV Plus(UTP-2)作為多功能手持式局部放電檢測儀，可覆蓋電力行業全鏈路的局放檢測需求，核心應用場景包含四大類。第一類是日常運維巡檢場景，適用于火電、水電、風電、光伏等各類電廠的升壓站開關柜、電纜終端巡檢，也適用于電網公司各電壓等級變電站、配電站的開關柜、環網柜、箱變的周期性帶電巡檢，運維人員可手持設備快速完成單臺開關柜的局放檢測，無需停電即可完成狀態排查，大幅提升巡檢效率。第二類是故障檢測排查場景，當電力系統出現絕緣異常告警、不明原因跳閘等問題時，可使用該設備對疑似故障段的開關柜、電纜、架空線接頭進行逐點檢測，快速定位局部放電缺陷位置，判斷缺陷嚴重程度，為后續檢修工作提供精準依據。第三類是絕緣測試驗收場景，適用于新建變配電站、新投運開關柜的交接驗收測試，也適用于完成檢修后的電力設備絕緣性能復測試，可有效驗證設備絕緣狀態是否符合投運要求。第四類是環境評估場景，可對高濕度、高污穢、高海拔等特殊運行環境下的電力設備開展局放普測，評估環境因素對設備絕緣性能的影響，為差異化運維策略的制定提供數據支撐。該設備重量輕、操作簡便，既適合單人野外巡檢作業，也適合室內固定站點的批量檢

UltraTEV Plus(UTP-2)作為多功能局部放電檢測儀，可識別多類電力設備的不同類型局部放電故障，覆蓋電力行業主流高壓設備的局放檢測需求。首先是開關柜類設備的局放故障，可檢測10kV~35kV高低壓開關柜、環網柜、箱式變電站內部的各類絕緣缺陷，包括絕緣子沿面放電、母線氣隙放電、觸頭接觸不良產生的電暈放電、絕緣件內部老化產生的局部放電、柜內異物導致的懸浮放電等，通過TEV與超聲信號的交叉驗證，可準確判定缺陷位置與嚴重程度。其次是電纜類設備的局放故障，搭配外接的高頻電流（HFCT）傳感器，可檢測35kV及以下電壓等級的電力電纜終端、中間接頭的局部放電故障，包括電纜終端絕緣受潮產生的樹枝狀放電、中間接頭安裝缺陷導致的氣隙放電、電纜外護套破損導致的局部放電等，無需停電即可完成電纜線路的局放普測。第三是架空線類設備的局放故障，搭配外接的接觸式超聲傳感器或者特高頻傳感器，可檢測架空線路絕緣子、桿塔接頭、線夾等部位的局部放電故障，包括絕緣子污穢導致的沿面放電、接頭松動導致的電暈放電、絕緣子開裂產生的內部放電等。第四是其他高壓設備的局放故障，可檢測變壓器套管、互感器、避雷器等設備的外部局部放

英國EA研發的UltraTEV Plus(UTP-2)開關柜超聲波地電波局部放電檢測儀是一款多功能手持式局放檢測設備，核心功能涵蓋暫態地電波（TEV）檢測、超聲波局放檢測兩大核心檢測能力，可快速甄別電力設備內部的電暈放電、沿面放電、內部氣隙放電等多種局部放電類型，無需停電即可完成帶電檢測。其關鍵技術參數如下：暫態地電波檢測模塊的測量范圍為-20dBmV~+60dBmV，測量分辨率為1dB，測量誤差不超過±1dB，適用頻率范圍為3MHz~100MHz，完全匹配高壓開關柜局放信號的頻段特征；超聲波檢測模塊支持非接觸空氣超聲和接觸式超聲兩種檢測模式，空氣超聲測量范圍為0~60dBμV，頻率范圍20kHz~200kHz，接觸式超聲測量范圍為0~80dBμV，頻率范圍40kHz~300kHz，可覆蓋不同類型局放產生的超聲波信號特征。設備內置16GB本地存儲，可存儲不少于10萬條檢測數據，單次充滿電后續航時長不低于8小時，完全滿足現場全天巡檢的需求。該設備的參數設計符合電力、核工業、軌道交通等多個行業的現場檢測要求，既可以滿足B端工礦企業、電力運維企業對檢測精度、檢測效率的需求，也可以滿足G端電網

UltraTEV Plus(UTP-2)設置三類核心檢測模式，分別適配不同的局放檢測需求。第一類是TEV檢測模式，利用內置的容性TEV傳感器捕捉暫態對地電壓信號，主要用于檢測中高壓開關柜、環網柜等封閉電氣設備的內部局部放電，可識別開關柜內部絕緣老化、氣隙放電、懸浮電位放電等內部缺陷，該模式測量范圍0-60dBmV，帶寬3-80MHz，精度±1dB，可輸出數字讀數與音頻讀數，搭配相位分布顯示功能，可精準判斷內部局放的嚴重程度。第二類是超聲波檢測模式，利用內置40kHz中心頻率的超聲波傳感器，捕捉局部放電產生的超聲波信號，主要用于檢測電氣設備的表面放電故障，包括絕緣子爬電、開關柜柜門密封不良導致的外部放電、高壓接頭接觸不良產生的放電等，該模式可同時輸出超聲波數字讀數與音頻信號，檢測人員可通過音頻特征直觀判斷放電類型。第三類是外接RFCT附件的電纜局放檢測模式，可適配不同規格的高頻電流互感器附件，用于檢測中高壓電力電纜、電纜接頭的局部放電缺陷，覆蓋輸配電電纜全路徑的局放排查需求。三類檢測模式可單獨使用也可組合使用，針對同一設備多維度采集局放信號，通過內置算法交叉驗證，大幅提升檢測結果的準確性
