| UCI探針類型 | 1kgf(10N)2.2 lbf |
| 5kgf(50N)11lbf | |
| 10kgf(98N)22lbf | |
| 測量范圍(標準校準) | HRC:20~70 |
| HB:90~650 | |
| HV:230~940 | |
| 抗拉強度,MPa:370~1740 | |
| 任何范圍的用戶校準(例如:HV100-1600) | |
| 測量精度 | HRC:2HRC |
| HB:10HB | |
| HV:15HV | |
| 標準 | ASTM A1038 |
| ASTM E140 | |
| 壓頭 | 鉆石壓頭(UCI) |
| 測量方向 | 任何方向360° |
| 數據存儲 | 僅限存儲卡 |
| 通訊 | 將數據上傳到PC并導出為電子表格(包括USB線和軟件) |
| 硬度等級 | HRC,HB,HV |
| 用于校準的其他自定義秤 | |
| 物料 | 預先校準鋼材 |
| 用于校準的其他定制材料 | |
| 數據顯示 | 加載/接觸(UCI) |
| 單一測試結果 | |
| 最大,最小,平均測試 | |
| 測試次數 | |
| 偏差 | |
| 無功。_系數。 | |
| 直方圖 | |
| 信號和智能模式(過濾不正確的測量) | |
| 跡象 | 彩色LCD顯示屏(320×240) |
| 操作環境 | 溫度:-20℃?40℃; 濕度:30%~80%RH |
| 電源 | DC 4,5V(3節電池AA) |
| 儀器尺寸 | 160x75x30mm |
| 凈重 | 約0.3kg(不帶探頭) |
| 電池壽命 | 約10個小時 |

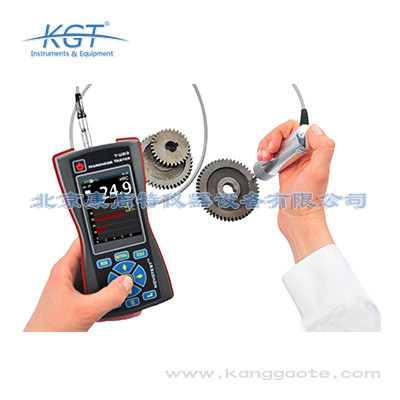

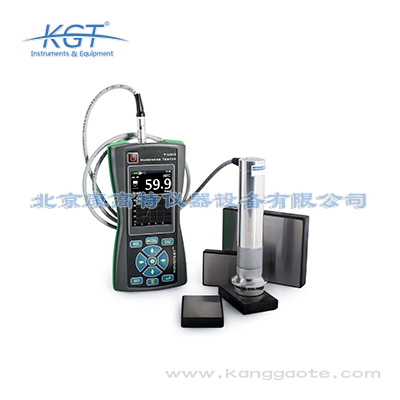

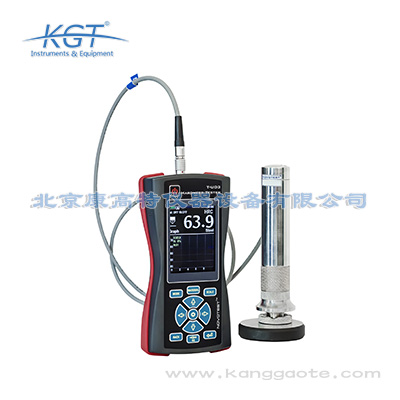

T-U3超聲硬度計又稱UCI硬度計,是專門針對現場無損檢測需求開發的便攜式硬度檢測設備,完全適配電力行業多場景的金屬材料檢測需求,目前已在全國200+地市電網、30+發電集團的巡檢、運維作業中規模化應用。從場景來看,首先可用于變電站巡檢場景:日常巡檢時可直接測試隔離開關觸頭、母線固定金具、絕緣子鋼腳、避雷器接地端子等部件的硬度,無需取樣、無損傷,也無需設備停電即可完成檢測,可快速排查金屬部件長期運行產生的蠕變、疲勞損傷隱患;其次可用于電力基建驗收場景:新站投運、輸電線路架設時,可現場測試輸電鐵塔鋼材、GIS殼體焊縫、絕緣設備金屬嵌件、電力金具的硬度是否符合設計要求,從源頭把控施工質量;第三可用于電力設備運維評估場景:針對運行10年以上的老舊變電站、輸電線路,可通過硬度測試評估金屬構件剩余壽命,為運維技改方案制定提供數據支撐。該設備符合GB/T 34206-2017《超聲接觸阻抗法硬度計》國家標準、DL/T 1878-2018《電力金具硬度檢測技術導則》電力行業標準,測量范圍覆蓋HV 80~1000、HRC 20~70、HB 100~650,測量精度≤±3%,完全滿足電力檢測、測試的精度
T-U3便攜式UCI硬度計完全可以滿足變電站巡檢的現場硬度測試需求,是目前電力運維單位開展變電站金屬部件檢測的主流選型設備,適配變電站所有場景的硬度測試要求。首先是作業適配性:該設備重量僅0.78kg,巡檢人員可隨身攜帶,內置鋰電池續航12小時,無需外接電源即可完成全站設備的檢測作業;采用無損檢測原理,無需對被測工件取樣,僅需簡單打磨表面即可完成測試,單次測試僅需2秒,巡檢人員可在日常巡檢過程中同步完成硬度測試,無需單獨安排停電作業計劃,大幅降低檢測作業對變電站供電穩定性的影響,可直接檢測隔離開關觸頭、母線固定金具、絕緣子鋼腳、避雷器接地端子、開關柜殼體、GIS殼體焊縫等所有站內金屬部件。其次是精度與合規性:該超聲硬度計測量誤差≤±3%,重復精度≤2%,符合DL/T 911《電力變壓器繞組變形檢測導則》、國家電網公司《變電站設備巡檢作業規范》中對金屬構件硬度檢測的精度要求,擁有CNAS校準證書、CMA檢測報告、電網入網資質,完全符合G端單位的采購、使用合規要求。第三是數字化適配性:該設備可存儲10萬條以上的檢測數據,每條數據附帶測試時間、GPS位置標記,巡檢人員現場檢測后可直接導出數據
如果采購T-U3超聲硬度計用于電力檢測場景,可重點確認以下資質與標準符合性,完全滿足電網公司、發電集團、電力監管單位等B端、G端用戶的采購準入要求。首先是標準符合性:該款UCI硬度計完全符合三項核心標準,一是國家標準GB/T 34206-2017《超聲接觸阻抗法硬度計》,是國內超聲硬度計的通用技術要求;二是電力行業標準DL/T 1878-2018《電力金具硬度檢測技術導則》,專門適配電力金具、電力設備金屬構件的檢測要求;三是國際標準IEC 60904-1:2020《光伏器件 第1部分:測量》、IEC 61010-1:2010《測量、控制和實驗室用電氣設備的安全要求》,符合涉外電力項目、外資電力企業的檢測標準要求。其次是官方資質認證:該設備擁有CMA認證的第三方檢測報告、CNAS認可的校準證書,同時通過了國家電網公司電力設備檢測儀器入網檢測,可直接參與電網系統的巡檢、運維設備采購招標。第三是技術參數適配性:該便攜式硬度檢測設備測量范圍覆蓋HV 80~1000、HRC 20~70、HB 100~650、HL 180~960,完全覆蓋電力系統常用的碳素鋼、合金鋼、鋁合金、銅合金、不銹鋼等所有
基于UCI原理的T-U3便攜式硬度檢測設備,相比傳統臺式洛氏、布氏硬度計,在電力檢測、測試場景下的技術優勢十分突出,尤其適配戶外巡檢、現場運維的作業需求。首先是便攜性優勢:傳統臺式硬度計重量普遍在20kg以上,只能在實驗室使用,需要對被測工件取樣切割,無法滿足現場無損檢測需求,而T-U3超聲硬度計整機重量僅0.78kg,單手即可操作,內置大容量鋰電池續航可達12小時,完全適配變電站巡檢、輸電線路登塔檢測等戶外作業場景,無需外接電源即可完成全天檢測作業。其次是檢測效率優勢:傳統硬度計單次檢測耗時超過10秒,且需要預處理工件表面,T-U3 UCI硬度計單次測試僅需2秒,僅需要對被測金屬表面做簡單打磨即可完成檢測,無需破壞工件結構,可直接對帶電設備周邊的金屬部件、絕緣設備配套金屬構件進行無損檢測,無需停電作業,大幅降低運維檢測對供電穩定性的影響。第三是精度與兼容性優勢:該設備重復精度≤2%,符合IEC 60904測試設備通用標準、DL/T 1424《電力金屬檢測技術規范》要求,可自動完成7種硬度值(HV、HRC、HRB、HB、HL、HS、抗拉強度σb)的換算,無需檢測人員手動計算;同時支持藍
電力運維單位采購T-U3超聲硬度計,可覆蓋電力系統幾乎所有金屬材料檢測項目,適配檢測、測試、巡檢、運維全流程的硬度檢測需求。首先是可檢測的金屬材料范圍:該UCI硬度計支持碳素結構鋼、合金結構鋼、鋁合金、銅合金、不銹鋼、鑄鋼等所有電力常用金屬材料的便攜式硬度檢測,覆蓋輸電鐵塔、電力金具、變電站設備構件、絕緣設備配套金屬件等所有部件的材料類型。其次是可覆蓋的檢測項目:第一類是變電站巡檢類項目:日常巡檢時可抽查站內隔離開關觸頭、母線金具、絕緣子鋼腳、接地端子等部件的硬度,排查長期運行產生的蠕變、疲勞損傷,避免出現部件斷裂、掉串、接觸不良等供電隱患;第二類是基建驗收類項目:新變電站投運、輸電線路架設、絕緣設備入場時,可現場測試鐵塔鋼材、GIS殼體、絕緣支架金屬嵌件、電力金具的硬度是否符合設計要求,從源頭把控施工質量、設備質量;第三類是運維評估類項目:針對運行10年以上的老舊變電站、輸電線路,可通過批量硬度測試評估金屬構件的剩余壽命,為技改方案、運維計劃的制定提供數據支撐;第四類是施工質量檢測類項目:電力施工過程中可測試鋼結構焊縫、焊接構件的硬度,排查焊接缺陷,保障施工質量。該設備符合GB、DL
