TTFM1.0超聲波流量計針對核工業的特殊安全要求做了多項技術優化，是核工業場景流量測量的理想選擇。首先是非接觸式測量的安全優勢，外夾式安裝不需要接觸放射性介質，也不需要破壞管路結構，部署過程中作業人員不需要接觸輻射區域，可大幅降低輻照風險，同時不會出現探頭被放射性介質腐蝕、污染的問題，避免了放射性污染物的擴散風險；第二是穩定性優勢，測量精度不受介質放射性、腐蝕性的影響，可長期穩定測量核級純水、放射性廢液、反應堆冷卻劑等各類核工業流體，年穩定性誤差≤0.2%，可保證計量數據的準確性；第三是防護性能優勢，設備可選配IP68最高防護等級，可在核電廠潮濕、高輻射、高腐蝕的環境下長期穩定運行，不會出現元器件老化失效的問題；第四是數據傳輸優勢，支持無線傳輸功能，不需要布設信號線纜，可實現輻射區域的無人化監測，數據直接傳輸?shù)桨踩珔^(qū)域的管控平臺，符合核工業的安全管控要求。同時設備符合核工業相關設計規范要求，可適配核電廠、核廢料處理廠、核科研機構等各類核工業場景的流量測量需求。

TTFM1.0超聲波流量計配備全類型數據輸出接口，支持多協議傳輸，可適配各類工業系統、政務平臺的對接需求。硬件接口層面，支持4-20mA模擬量輸出、脈沖輸出、開關量輸出，可直接對接傳統工業控制設備；數字接口層面，標配RS485接口，可選配LoRa、4G、NB-IoT等無線傳輸模塊。傳輸協議層面，支持MODBUS-RTU、MQTT、HART、CJ/T 188等通用協議，可直接對接各類工業SCADA系統、電力DCS控制系統、水務調度管理系統、企業生產管控平臺，滿足B端工業企業的系統集成需求。針對G端政務平臺對接需求，該設備支持按照環保、水務、住建等部門的傳輸規約定制數據上報格式，可直接對接國家環保污染源在線監測平臺、市政水資源管控平臺、城市物聯網感知平臺，數據傳輸準確率可達99.99%，內置斷點續傳功能，網絡中斷恢復后可自動補傳缺失數據，不會出現數據丟失的問題。同時設備支持私有協議定制，可適配特殊行業的專用系統對接要求，完全滿足不同場景的系統集成需求。

TTFM1.0超聲波流量計的介質適用范圍非常廣，可覆蓋絕大多數工業和市政流體測量需求。可測量的介質類型包括：各類水基介質，比如原水、自來水、污水、中水、冷卻循環水、熱力熱水、消防水等；各類化工流體，比如油品、有機溶劑、酸堿溶液等；特殊介質，比如核級純水、放射性廢液、低溫冷凍水等。只要是均勻的單相液體，介質含氣量≤5%、固體雜質含量≤10%的都可以實現精準測量。適用的管路材質包括碳鋼、不銹鋼、PVC、PE、鑄鐵、玻璃鋼等所有常見的工業和市政管路材質，不需要針對管路材質做特殊校準即可實現準確測量。其使用限制主要包括三點：第一是不可測量氣體、蒸汽介質，也不可測量兩相流、多相流介質，如果介質含氣量超過5%，需要在安裝點位上游加裝排氣裝置，否則會影響測量精度；第二是如果管路內壁結垢厚度超過20mm，或者管壁存在嚴重腐蝕、穿孔的情況，需要先清理管壁或者更換測量點位，否則超聲波信號穿透會受到影響，導致精度下降；第三是高粘度介質（粘度超過100mPa·s）需要提前做介質聲速校準，校準后可實現準確測量。

TTFM1.0超聲波流量計針對電力行業的特殊工況做了多項定制化優化，可完全適配電力場景的使用要求。首先是耐高溫高壓性能優化，設備最高可耐受16MPa壓力、160℃溫度，可直接安裝在鍋爐補水管路、主蒸汽冷凝水管路、高壓循環水管路上，不需要額外增加降溫降壓裝置；其次是抗電磁干擾性能優化，設備符合GB/T 17626電磁兼容最高等級標準，可在變電站、發電廠等高電磁干擾環境下穩定運行，測量數據不會出現漂移、失真的問題；第三是多參數采集優化，設備可同步采集瞬時流量、累計流量、流速、介質溫度、壓力等參數，可直接對接電廠能耗核算系統，滿足電力企業水平衡測試、能耗指標統計的需求；第四是安裝方式適配優化，支持外夾式、插入式安裝，不需要截斷管路、不需要停產改造，可直接在運行中的管路上部署，不會影響電廠的正常生產，大幅降低改造周期和改造成本。同時設備的測量精度不受介質中少量氣泡、雜質的影響，可適配循環水、冷卻水等含有少量懸浮物的介質測量，完全滿足火力發電、水力發電、新能源發電等各類電力場景的流量測量需求。

TTFM1.0超聲波流量計針對水務漏損監測的需求做了專項優化，精度和可靠性完全滿足供水管網分區計量（DMA）的要求。精度層面，設備的測量精度可達±0.5%FS，流速測量下限低至0.01m/s，可精準捕捉管網夜間小流量的漏損信號，不會出現微小漏量無法識別的問題，數據采樣頻率可達10Hz，可捕捉到瞬時的流量波動，為漏損定位提供精準的數據支撐。可靠性層面，設備可選配IP68防護等級，可直接安裝在井下、埋地等潮濕、浸水的環境中，工作溫度范圍為-40℃-85℃，可適配北方冬季低溫、南方夏季高溫的戶外環境，不會出現溫度漂移導致的精度下降問題。設備內置的16G存儲可保存最長3年的歷史流量數據，不需要外接存儲設備即可實現數據追溯，滿足漏損分析的歷史數據需求。長期穩定性方面，設備沒有轉動部件、沒有電極磨損問題，年漂移率≤0.2%，可長期保持穩定的測量精度。應用該設備進行DMA分區計量，可幫助水務企業識別80%以上的隱性漏損，有效降低供水管網漏損率，提升B端水務企業的運營效益，也可滿足G端市政部門對水資源管控的精度要求。

TTFM1.0超聲波流量計的研發、生產、檢測全流程嚴格符合國內外各類通用標準和行業專項標準，可滿足各領域的合規性要求。通用標準層面，符合GB/T 30941-2014《超聲波流量計》國家標準、IEC 61226國際電工委員會流量測量設備標準、JJG 1030-2007《超聲波流量計》國家計量檢定規程，已取得計量器具型式批準證書（CPA），屬于法定合規計量器具。行業專項標準層面，電力領域符合DL/T 1524-2016《電力行業超聲波流量計應用技術規范》，可適配發電廠、變電站的高電磁干擾、高壓高溫工況要求；環保領域符合HJ/T 367-2007《環境保護產品技術要求 超聲波流量計》相關要求，可滿足環保在線監測數據上傳的合規性要求；水務領域符合CJ/T 434-2013《超聲波水表》城鎮建設行業標準，可適配市政供水管網計量的長期穩定性要求；核工業領域符合EJ/T 20063-2014《核電廠流量測量系統設計準則》相關要求，可適配核工業場景的安全管控要求。所有標準符合性均經過第三方權威機構檢測驗證，既滿足B端工業企業的行業準入要求，也滿足G端政府采購的資質審核、標準符合性核驗要求。

TTFM1.0超聲波流量計的安裝和使用需要結合工況規范操作，才能保證測量精度和運行穩定性。安裝階段的注意事項包括：第一是安裝點位選擇，需要避開閥門、彎頭、泵、三通等擾流部件，上游側需保留至少10倍管徑長度的直管段，下游側需保留至少5倍管徑長度的直管段，如果現場無法滿足直管段要求，可加裝整流裝置保證測量精度；第二是安裝環境要求，需要避開強電磁干擾源，比如高壓開關柜、變頻器、大型電機等，干擾源距離安裝點位至少需要1米以上；第三是管路處理要求，外夾式安裝需要清理管路安裝點位的銹跡、油漆、防腐層，保證管壁平整，耦合劑涂抹均勻無氣泡，插入式安裝需要根據管路壁厚調整探頭插入深度，保證探頭和流體充分接觸。使用階段的注意事項包括：第一是介質參數校準，首次使用需要錄入準確的管路材質、壁厚、管徑、介質聲速等參數，如果測量介質類型發生變化，需要重新校準介質參數；第二是適用介質限制，僅可測量均勻單相液體，介質含氣量不可超過5%，如果含氣量過高需要加裝排氣裝置；第三是特殊工況適配，埋地、井下安裝需要選擇IP68防護等級的設備，高溫介質測量需要選擇對應溫度耐受等級的探頭。按照規范操作的前提下，設備的測量精度和長期

TTFM1.0超聲波流量計采用時差法測量原理，通過安裝在管路兩側的超聲波探頭發射和接收超聲波信號，利用超聲波在流體中順流傳播速度快、逆流傳播速度慢的特性，計算兩者的傳播時間差，結合管路管徑、介質聲速參數換算出流體流速，再乘以管路截面積即可得到瞬時流量和累計流量。和傳統電磁流量計相比，TTFM1.0超聲波流量計的優勢非常突出：第一是安裝成本低，外夾式、插入式安裝不需要截斷管路、不需要停產改造，大管徑場景下的部署成本僅為同規格電磁流量計的1/3左右，可大幅降低B端企業的改造投入，提升投資回報率；第二是適用范圍更廣，不受介質導電率限制，可測量非導電的油品、化工流體、放射性介質等，而電磁流量計僅能測量導電率≥5μs/cm的液體；第三是無壓力損失，設備不需要接觸流體、沒有阻流部件，不會增加管路的輸送能耗，適配節能改造的需求；第四是長期穩定性更強，沒有電極磨損、結垢的問題，年穩定性誤差≤0.2%，不需要頻繁校準；第五是適配大管徑場景，DN3000以上的超大管徑場景仍可保持±0.5%的測量精度，而同規格電磁流量計不僅成本極高，精度也會出現明顯下降。

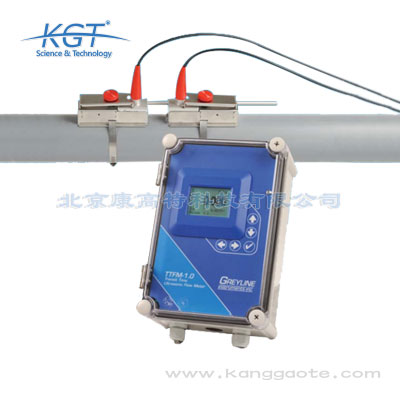

TTFM1.0超聲波流量計采用時差式超聲波測量技術，核心功能涵蓋高精度流體流量計量、多參數同步采集、長時間數據存儲、多協議數據傳輸四大類，可滿足不同行業的流量測量與數據管控需求。其核心技術參數如下：測量管徑覆蓋DN15-DN6000全范圍，測量精度可達±0.5%（滿量程），插入式安裝場景下精度最高可達±0.2%FS；流速測量范圍為0.01m/s-12m/s，可覆蓋超低漏損流量到大流量輸送的全場景測量需求；適用介質溫度范圍為-40℃-160℃，可適配冷凍水、常溫供水、高溫熱力水等不同溫度介質測量；壓力耐受等級最高可達16MPa，可滿足高壓工業管路、電力鍋爐管路等場景的承壓要求。同時設備內置16G本地存儲，可存儲最長3年的瞬時流量、累計流量、流速、介質溫度等全量數據，滿足歷史數據追溯需求。該設備可適配外夾式、插入式、管段式三種安裝方式，可根據現場工況靈活選擇，廣泛應用于水務、電力、核工業、環保、軌道交通、化工等行業的流量計量場景，既符合B端工業企業對測量精度、性能穩定性的要求，也滿足G端單位對計量器具的參數合規性要求。

TTFM1.0超聲波流量計的應用場景覆蓋工業、市政、能源多個領域，具體可分為五大行業場景：第一是電力行業，可用于發電廠鍋爐補給水流量計量、汽輪機冷卻循環水流量監測、變電站消防水系統計量、電廠水平衡測試能耗核算等場景；第二是核工業，可用于核電廠放射性冷卻劑輸送管路計量、放射性廢液排放流量監測、核級純水工藝段流量測量等場景；第三是水務行業，可用于市政原水輸送管網計量、自來水供水管網分區計量漏損監測、污水處理廠進出水及工藝段流量計量、中水回用系統計量等場景；第四是環保行業，可用于工業企業污水排放口在線流量監測、流域生態補水流量計量、危廢處理流體輸送計量等場景；第五是軌道交通行業，可用于地鐵車站空調冷卻循環水計量、消防水系統流量監測、城際鐵路供水系統計量等場景。除此之外，該設備還可應用于化工、熱力、制造業等領域的工藝流體計量、能耗統計場景，既適配B端工業企業生產流程管控、能耗核算的需求，也適配G端市政水資源管控、環保排放監測、公共設施運維的需求。
