俄羅斯ERSTED TDR RI-10M2帶電纜橋架的電纜故障定位儀作為專業級電纜故障定位設備，適用行業覆蓋電力、通訊、廣電、工業制造、軌道交通配套等多個領域，具體應用場景可分為三大類：第一類是電力系統運維場景，可服務于電網、電廠的電力電纜、架空線路日常巡檢與故障排查，快速定位短路、斷芯、絕緣下降等線路故障，判定故障性質，縮短線路停運時間；第二類是多行業通用布線運維場景，可用于工業廠區的信號控制電纜、軌道交通的通訊電纜、辦公樓宇的計算機網絡布線、廣電系統的電視廣播傳輸電纜的故障檢測，適配不同領域的弱電線纜、控制線纜檢測需求；第三類是電纜全生命周期檢測場景，可用于電纜生產企業的出廠長度檢測、倉儲環節的電纜盤長度核驗、流通交易環節的電纜參數核驗，全流程覆蓋電纜生產、存儲、交易的測量需求。對于B端的工業企業、電纜生產企業而言，該設備多場景適配的特性可減少多類型檢測設備的采購投入，提升運維與檢測效率；對于G端的電網公司、市政運維單位而言，該設備覆蓋電力與公共服務領域布線的檢測需求，可滿足公共基礎設施運維的標準化作業要求。

TDR RI-10M2帶電纜橋架的電纜故障定位儀相比傳統人工巡線、分段排查等檢測方式，在檢測效率、測量精度、使用成本等方面具備顯著優勢，可有效提升B端企業用戶的投資回報率。首先是功能集成優勢，傳統電纜檢測需要搭配TDR定位儀、電橋測試儀、絕緣電阻表等多臺設備完成全流程檢測，該設備集成時域反射檢測單元與電纜橋架單元，單臺設備即可完成故障性質識別、故障點定位、電纜核心參數測量全流程檢測，大幅降低設備采購成本。其次是效率優勢，傳統人工巡線排查10km電纜故障平均需要24小時以上，該設備完成同等長度電纜的全量檢測僅需3-5分鐘，故障定位完成后可直接確定開挖位置，無需大面積開挖驗證，對于生產型企業可減少80%以上的故障停電時間，每年減少的生產損失可達設備采購成本的5-10倍；對于電力運維企業可提升故障搶修效率300%，減少60%以上的現場運維人力投入。第三是精度優勢，傳統分段排查的故障定位誤差通常在10m以上，該設備的故障定位誤差最高可達0.2m，尤其針對傳統TDR設備難以精準識別的高阻故障、閃絡故障，通過橋架測量模式可大幅提升定位準確率，測量準確率可達99.5%以上。第四是環境適應性優勢，該設

采購俄羅斯ERSTED TDR RI-10M2帶電纜橋架的電纜故障定位儀時，可從被測對象適配、使用環境適配、作業需求適配三個維度評估適配性：首先是被測對象適配，該設備可適配的被測線纜類型包括電力電纜、系統通訊電纜、信號控制電纜、架空線路、計算機網絡線纜、電視廣播傳輸線纜，可覆蓋絕大多數常用線纜的檢測需求，若采購方的檢測范圍包含以上類型線纜即可適配；其次是使用環境適配，該設備適用溫度范圍為-20℃至+40℃，可滿足我國絕大多數地區的戶外作業需求，帶電池總重量不超過2.0kg，便攜性優異，適配戶外巡檢、高空作業、狹小空間作業等場景，電池模式下續航不低于8小時，可滿足單日戶外巡檢的供電需求，外接電源模式下可無限制運行，適配實驗室、固定檢測點的長時間連續作業需求；最后是作業需求適配，若采購方的作業需求包含電纜故障定位、電纜參數測量、電纜長度核驗三大類，該設備的功能均可覆蓋，測量精度符合電力行業的檢測標準要求。對于B端企業采購方而言，可重點評估設備的檢測范圍是否覆蓋自身運維的線纜類型，精度是否滿足作業要求，計算設備替代多臺單一功能設備的投資回報率；對于G端國有單位采購方而言，可重點評估設備的參數

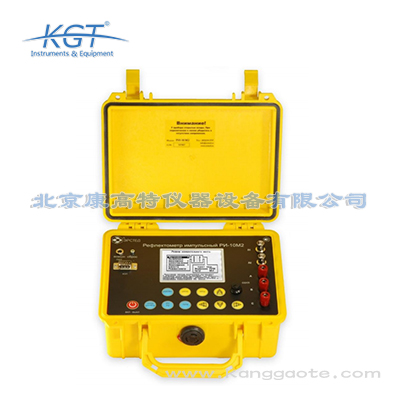

TDR RI-10M2帶電纜橋架的電纜故障定位儀是北京康高特推出的俄羅斯ERSTED品牌專業電纜檢測設備，核心搭載單通道檢測單元與集成式電纜橋架單元，核心功能主要分為兩大模塊：第一是電纜故障精準定位功能，可快速識別電纜線路損壞的性質（包括開路、短路、接地、低阻泄露、高阻閃絡等全類型故障），并精準鎖定故障點的具體位置；第二是電纜核心參數測量功能，可通過橋接法完成電纜線路的直流電阻、絕緣電阻、全長、線芯電容、絕緣介損等核心運行參數的定量測量。該設備的核心技術參數包括：最大測量距離可達10km，距離分辨率可達0.1m，故障定位誤差不超過測量量程的0.5%，橋架測量模式下高阻故障定位精度最高可達0.2m，支持的被測電纜電壓等級覆蓋0.4kV-35kV，適配銅芯、鋁芯等常見材質的電力電纜、控制電纜、通信電纜、同軸電纜等多數電纜類型，設備工作溫度范圍為-20℃至55℃，防護等級達到IP54，可滿足戶外、地下管廊、電纜溝等復雜環境下的檢測需求。

俄羅斯ERSTED TDR RI-10M2帶電纜橋架的電纜故障定位儀采用雙單元模塊化設計，橋接單元與TDR單元功能互補，可滿足不同場景的測量需求。其中電纜橋架單元的核心測量功能包括七大項：一是回路電阻測量，可檢測電纜導體的導通性能與接頭接觸電阻；二是絕緣電阻測量，可檢測電纜絕緣層的完好程度與劣化情況；三是電容測量，可獲取電纜的分布電容參數，為長距離電纜故障定位提供校準依據；四是直流與交流電壓測量，可檢測線路的帶電狀態與電壓參數；五是電阻差測量，可判定同回路多芯線的電阻差異，識別隱性接觸不良故障；六是故障定位功能，可分別定位絕緣性能下降點、電纜芯斷裂點、電纜短路點的具體位置；七是絕緣測試電壓輸出，可支持絕緣性能的加壓檢測。TDR時域反射單元的核心測量功能包括四大項：一是電纜全長測量，可快速獲取被測電纜的總長度；二是阻抗異常點距離測量，可定位阻抗不連續、局部損壞的具體位置；三是速度因數校準，可針對已知長度的被測電纜校準波速參數，提升后續故障定位的精度；四是故障性質判定，可通過反射波形的特征判定故障屬于開路、短路還是阻抗異常類型。雙單元可獨立使用也可配合使用，復雜故障場景下交叉驗證測量結果，

TDR RI-10M2帶電纜橋架的電纜故障定位儀嚴格遵循國內外多領域行業標準設計生產，完全滿足B端企業用戶、G端政府及國有單位的采購技術要求。標準符合性方面，該設備符合IEC 60304電纜測試設備通用國際標準，滿足GB/T 18852《低壓電纜故障測試儀通用技術條件》國家標準要求，同時適配電力行業DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：電纜故障定點儀》、核工業EJ/T 1197《核電廠電纜老化監測規范》、軌道交通行業TB/T 3454《鐵路信號電纜故障測試儀通用技術條件》等細分行業的技術規范要求，產品測量數據通過CNAS認可的第三方檢測機構溯源認證，測量結果具備權威性。針對G端采購需求，該設備支持對接國有單位現有運維管理系統，測量數據可按照政務數據標準格式導出上傳，滿足資產臺賬管理、運維數據留痕等政府采購的核心技術要求；針對B端企業采購需求，該設備支持Modbus、TCP/IP等通用通信協議，可直接對接企業SCADA系統、智能運維平臺，無需額外開發適配，滿足企業數字化運維的系統兼容性要求。

TDR RI-10M2帶電纜橋架的電纜故障定位儀融合了時域反射（TDR）技術與惠斯通電橋測量技術兩大核心技術，技術原理如下：時域反射技術的運行邏輯是設備向被測電纜發射穩定的低壓脈沖信號，信號沿著電纜線芯傳輸，當遇到阻抗不匹配的故障點（如開路、短路、絕緣破損）時會產生反射波，設備通過計算脈沖信號發射與反射的時間差，結合被測電纜的波速參數，即可計算出故障點與測試端的具體距離；電纜橋架單元采用惠斯通電橋原理，通過將被測電纜的故障相、完好相與內置標準電阻、標準電容組成平衡電橋，調整電橋的可變參數直至電橋平衡，通過平衡參數的比值即可精確計算出故障點的距離，尤其針對高阻故障、閃絡故障的定位精度遠高于單純的時域反射技術。使用該設備時的注意事項包括：第一，測量前必須確認被測電纜完全斷電，無殘余電壓，避免高壓串入設備損壞內部檢測電路；第二，測量前需清理電纜測試端頭的氧化層、油污，保證測試夾與線芯的接觸電阻小于0.1Ω，避免接觸不良導致的測量誤差；第三，測量時需根據被測電纜的類型、預估長度選擇對應的測量量程，若無法預估電纜長度，應先采用最大量程進行預測量，再逐步縮小量程提升測量精度；第四，在軌道交通牽引變

TDR RI-10M2帶電纜橋架的電纜故障定位儀集成橋接測量單元與TDR時域反射測量單元，可覆蓋90%以上常見電纜故障的定性與定位需求，具體可識別的故障類型包括四大類：第一類是導體連續性故障，包括電纜芯線完全斷裂、部分芯線虛接故障，可精準測量到斷芯點的距離，誤差符合行業精度標準要求；第二類是線路短路故障，包括相線之間短路、相線與屏蔽層/接地端短路故障，可快速定位短路點位置，同時可測量回路電阻差值判定短路的嚴重程度；第三類是絕緣性能故障，包括電纜絕緣層老化、受潮、破損導致的絕緣性能下降，可通過絕緣電阻測量判定絕緣劣化程度，同時定位到絕緣性能下降的具體位置；第四類是阻抗不匹配故障，包括電纜接頭接觸不良、電纜中間段阻抗異常等隱性故障，可通過TDR單元的阻抗不連續測量功能定位異常點位置，同時判定故障的具體性質。除此之外，該設備還可支持不同類型電纜的長度測量、速度因數校準，為故障定位提供精準的基礎參數支撐。對于B端運維企業而言，多故障類型覆蓋的特性可減少故障排查的盲區，降低線路非計劃停運的損失；對于G端電力運維單位而言，故障識別的全面性可滿足巡檢工作的全覆蓋要求，符合電力運維的作業規范。

TDR RI-10M2帶電纜橋架的電纜故障定位儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通、工礦制造等多個行業，不同行業的具體使用場景如下：一是電力行業，包括電網公司配網電纜的日常預防性巡檢、故障發生后的應急搶修定位、新敷設電纜的投運前驗收檢測，以及風電場、光伏電站等新能源場站的集電線路電纜檢測；二是核工業，可用于核島外圍輔助供電電纜、控制電纜的定期檢測，滿足輻射環境下的穩定運行要求；三是水務行業，可用于市政供水管網的水下供電電纜、泵站控制電纜、水質監測設備傳輸電纜的故障檢測；四是環保行業，適配污水廠、垃圾處理廠的在線監測設備供電電纜、曝氣系統控制電纜的巡檢與故障定位；五是軌道交通行業，可用于地鐵、城際鐵路的信號控制電纜、接觸網輔助供電電纜、站臺設備供電電纜的日常運維檢測；六是工礦制造企業，可用于廠區內部的生產設備供電電纜、通信傳輸電纜的定期檢測，及時排查故障隱患。此外該設備也適用于通信運營商的地下通信光纜、骨干傳輸電纜的故障排查場景。

這款俄羅斯ERSTED出品的TDR RI-10M2帶電纜橋架的電纜故障定位儀屬于專業電纜檢測設備、電力維護工具，集成電纜橋架單元與單通道TDR單元兩大核心模塊，核心功能覆蓋電纜故障定性定位、電纜全參數測量兩大維度。關鍵技術參數分為測量精度參數與設備運行參數兩類：測量精度方面，回路電阻測量范圍1Ω-9900Ω，絕對誤差極限為±(0.005R+0.2)Ω；絕緣電阻測量在180V±10V直流測試電壓下，10Ω-999KΩ區間誤差±0.01R，1MΩ-999MΩ區間誤差±0.02R，1000MΩ-10000MΩ區間誤差±0.1R；電容測量范圍1nF-3000nF，誤差±0.1C；直流電壓測量范圍1V-200V，誤差±(0.01U+1)；交流電壓在50Hz±5Hz頻率下測量范圍10V-250V，誤差±(0.02U+2)。設備運行參數方面，配備3.8英寸320×240分辨率黑白顯示屏，電池供電模式下最少可持續運行8小時，外接電源模式下可無限制連續運行，外形尺寸為110×230×190mm，帶電池總重量不超過2.0kg，適用環境溫度范圍為-20℃至+40℃。對于B端電力運維、電纜生產類企業而言，該設
