SFRA45掃頻響應分析儀的核心技術參數完全符合各行業的檢測標準要求，具體參數如下：頻率測量范圍覆蓋20Hz~10MHz，完全覆蓋變壓器繞組變形檢測所需的全頻段要求；幅值測量范圍為-100dBm~+20dBm，可適配不同容量、不同電壓等級的變壓器檢測需求；幅值測量精度為±0.05dB@1kHz，全頻段幅值測量誤差不超過±0.1dB；相位測量精度為±0.08°@1kHz，全頻段相位測量誤差不超過±0.1°；輸出阻抗為標準50Ω，輸入阻抗為1MΩ//15pF，可直接適配各類變壓器的繞組接口，無需額外適配模塊；內置存儲容量不低于32G，可存儲至少10萬條檢測曲線，滿足批量檢測的本地存儲需求。在系統兼容性方面，設備支持Modbus-RTU、DL/T 634.5104、MQTT等通用工業通信協議，可直接對接電力企業的生產管理系統（PMS）、軌道交通行業的綜合運維平臺、核工業的設備健康管理系統、水務環保行業的智慧運維平臺，無需對現有系統進行大規模改造即可實現數據的自動上傳與同步。同時設備導出的檢測數據支持CSV、MAT、PDF等通用格式，可直接導入各類行業通用的變壓器故障分析軟件進行深度分析。對于

SFRA45掃頻響應分析儀的核心技術參數覆蓋檢測精度、頻率范圍、功能配置等多個維度，具體包括：第一是檢測精度參數，寬帶測量精度基礎值為0.02dB，處于行業領先水平，可識別微小的繞組形變特征，相位測量精度基礎值為0.05度，保障相位特性分析的準確性；第二是頻率范圍參數，設備內置的信號發生器覆蓋5Hz至45MHz的超寬頻率區間，可適配10kV到1000kV全電壓等級的變壓器檢測需求，同時支持CH1+CH2雙輸入通道，可選擇50Ω或高阻抗輸入模式，適配不同的測試接線場景；第三是硬件配置參數，配備5.7英寸全彩色VGA顯示器，采用堅固的金屬外殼設計，適配戶外復雜作業環境，內置大容量存儲空間可存儲上千組檢測數據，接口配置包含標準RS232、USB和LAN三類，支持數據導出和遠程控制；第四是功能配置參數，支持FRA、RMS、LCR、SCOPE四大測量模式，自帶LCR測量功能可直接檢測變壓器的電感、電容、電阻參數，配套PC端軟件可實現遠程控制、數據可視化分析、檢測結果數據庫管理等功能，全面滿足不同場景的檢測需求。

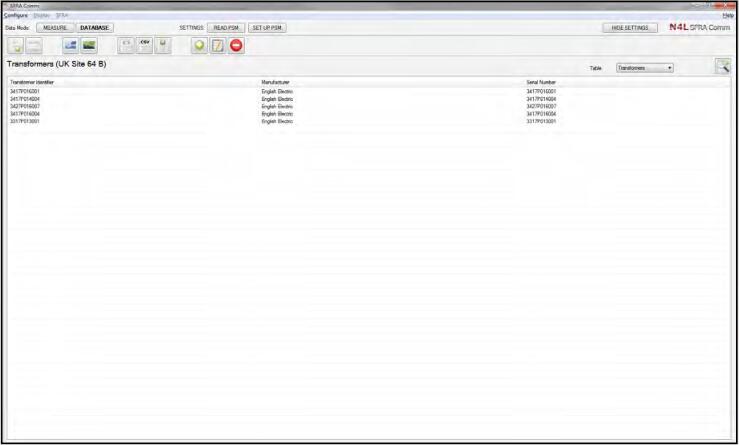

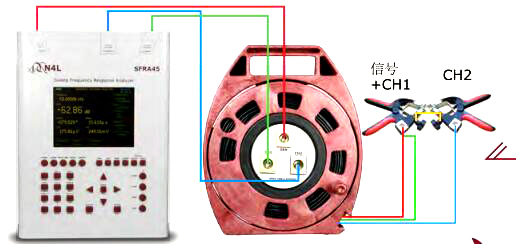

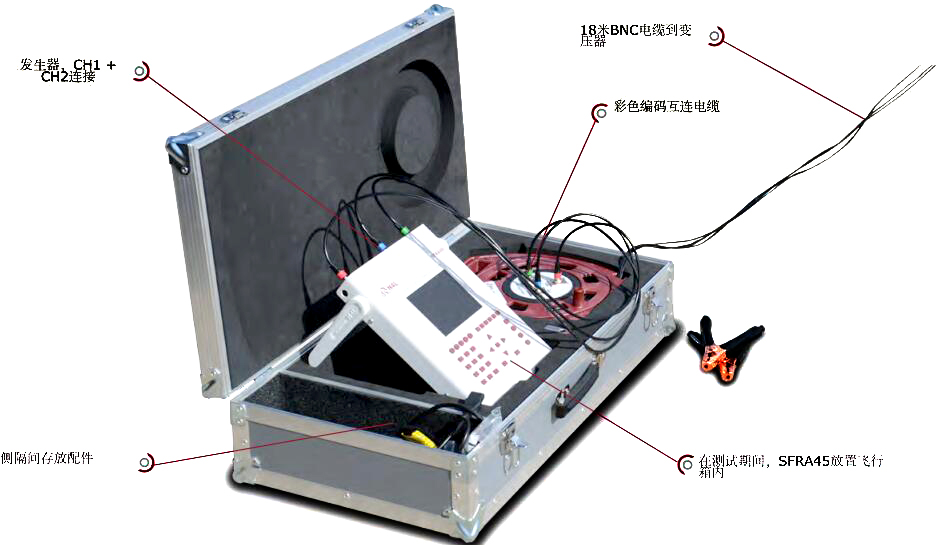

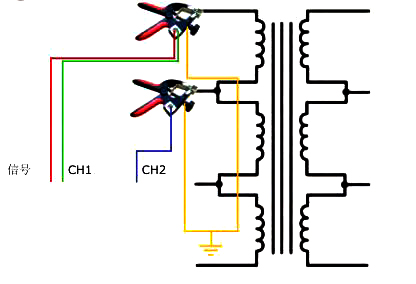

SFRA45掃頻響應分析儀的操作流程設計簡潔規范，數據管理功能完善，可適配標準化檢測流程與多項目數據歸檔需求。檢測操作流程共分為四個標準化步驟：第一步為連接導聯與零點校準，檢測人員需將設備的信號輸出端與CH1通道連接到第一測試夾具，CH2通道連接到第二測試夾具，在全掃頻范圍內完成零點校驗，確認設備測量偏差在允許范圍內；第二步為設備與變壓器連接，將兩個測試夾具分別固定到變壓器對應的高壓側、低壓側套管上，確認連接牢固無松動；第三步為掃描測量，用戶可選擇通過設備前面板直接操作，或通過SFRAComm軟件遠程控制操作，在DUT菜單中輸入變壓器的編號、電壓等級、生產廠家等基礎參數后啟動掃描，掃描速度可達每秒100個讀數，掃描完成后數據可直接存儲到設備內置的1GB存儲空間中，支持XML通用格式導出；第四步為數據分析，用戶可選擇在設備端直接對比掃描波形與歷史參考波形，也可將數據導入SFRAComm軟件進行深度分析。數據管理能力方面，設備內置存儲可存儲上萬條測試記錄，支持USB存儲設備擴展存儲；配套的SFRAComm軟件具備專業數據庫管理功能，支持按變壓器編號、測試時間、電壓等級等多維度檢索測試記錄，

SFRA45掃頻響應分析儀的LCR模式是功能完整的高精度LCR測量功能，測量精度達到同級別臺式LCR表的水平，可實現的檢測功能主要包括：第一是變壓器參數測量功能，可測量變壓器繞組的電感值、電容值、電阻值、品質因數、損耗角正切等核心參數，可準確反映繞組的電氣特性，為變壓器的性能評估提供量化數據；第二是出廠質檢功能，在變壓器生產企業的出廠檢測環節，可通過LCR模式測量成品變壓器的參數，和設計標稱值對比，排查繞組繞制、接線、絕緣處理等環節的缺陷，提升出廠產品的合格率；第三是檢修驗證功能，在變壓器檢修完成后，可通過LCR模式測量繞組的參數，和檢修前的歷史數據、同型號設備的基準數據對比，驗證檢修質量，確認設備是否符合投運要求；第四是故障輔助診斷功能，在現場故障排查場景下，可通過LCR參數的異常變化，輔助判斷繞組的匝間短路、斷路、絕緣老化等故障類型，和FRA模式的檢測結果相互驗證，提升故障診斷的準確率；第五是科研支撐功能，在高校、科研院所的變壓器研發場景下，可通過LCR模式測量新型繞組材料、新型結構變壓器的電氣參數，為技術研發、性能優化提供精準的量化數據支撐。LCR模式的測量數據可和FRA模式的數

SFRA45掃頻響應分析儀屬于專業級變壓器繞組變形測試設備，核心應用行業覆蓋電網、電廠、電力科研院所三大領域，可滿足B端電力生產運營企業、G端電網及能源監管單位的不同檢測需求。具體應用場景包括：一是電力變壓器出廠質量檢測場景，變壓器生產企業可使用該設備對新生產的10kV-1000kV全電壓等級電力變壓器進行繞組一致性校驗，排查生產過程中出現的繞組位移、變形、松動等缺陷，保障出廠產品質量符合規范要求；二是電網運維預防性試驗場景，各地電網公司、變電站運維團隊可使用該設備的便攜特性，在戶外現場開展變壓器年度預防性檢測，無需搭建復雜的PC測試環境即可快速完成繞組變形篩查，及時識別因短路沖擊、長期運行振動導致的繞組隱患，避免變壓器突發故障引發的停電事故；三是變壓器故障診斷場景，當電力系統出現變壓器短路跳閘等異常事件后，檢測人員可使用該設備快速完成故障變壓器的繞組檢測，搭配內置的故障診斷算法可精準定位形變位置與形變程度，為后續檢修方案制定提供數據支撐；四是電力科研試驗場景，科研院所、高校電氣實驗室可使用該設備的多測量模式，開展變壓器繞組形變機理研究、新型變壓器性能驗證、檢測方法迭代等科研工作，寬頻

SFRA45掃頻響應分析儀共支持FRA、RMS、LCR、SCOPE四大測量模式，可覆蓋絕大多數變壓器檢測場景的需求，各模式的適用場景分別為：第一是FRA（掃頻響應分析）模式，這是設備的核心測量模式，通過向變壓器繞組注入不同頻率的掃頻激勵信號，采集分析響應信號的幅頻、相頻特性，對比歷史數據或同型號設備的基準曲線，識別繞組的位移、變形、松動、匝間短路等隱患，適用于電力運維巡檢、變壓器交接驗收、故障排查等核心場景；第二是LCR模式，該模式下設備可作為功能齊全的高精度LCR儀表使用，可測量變壓器繞組的電感、電容、電阻、品質因數、損耗角正切等核心參數，適用于變壓器出廠質檢、檢修后性能驗證、科研場景的參數標定等場景，可輔助判斷繞組的絕緣老化、線路通斷等狀態；第三是RMS（有效值測量）模式，可用于測量輸入信號的有效值，適用于現場電信號的定量檢測，驗證變壓器的運行輸出信號是否符合標稱范圍，排查電源側異常等問題；第四是SCOPE（示波器）模式，可實時查看輸入信號的波形特征，適用于故障排查時的異常信號分析，識別信號畸變、脈沖干擾等問題，輔助定位故障原因。四種模式可自由切換，無需額外攜帶其他檢測設備，實現一

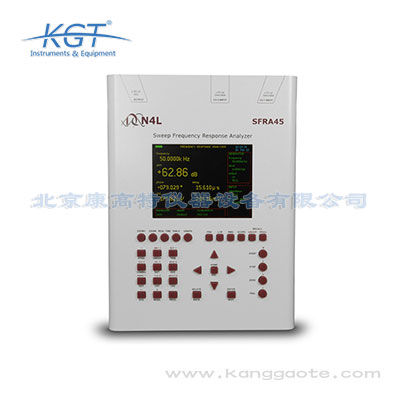

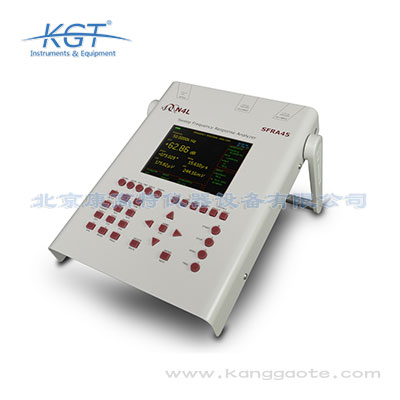

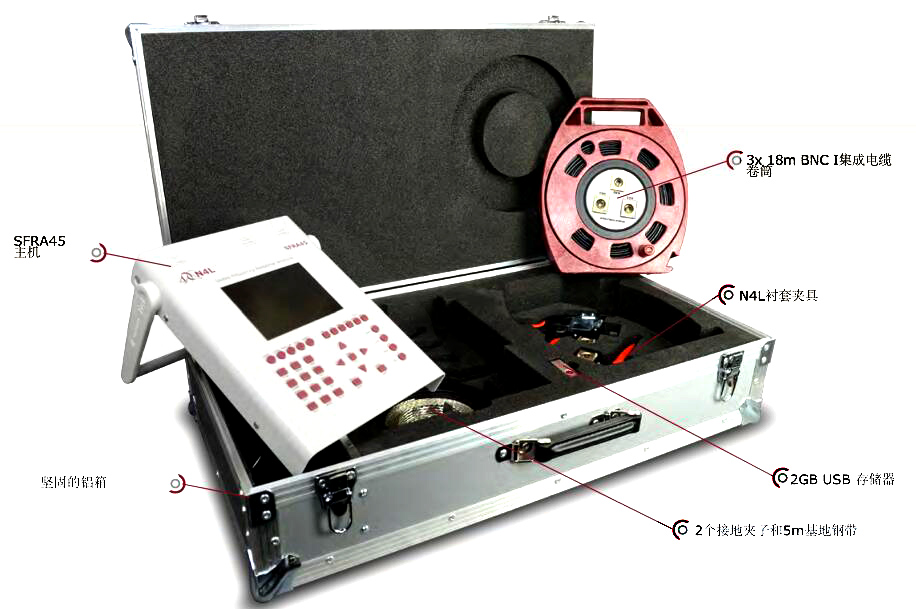

SFRA45是英國N4L(牛頓)研發的高精度變壓器繞組變形測試儀，屬于專業電力檢測類設備，核心功能覆蓋掃頻響應分析、LCR參數測量、真有效值檢測、示波器四大測量模式，可獨立完成變壓器全維度性能檢測。核心技術參數方面，頻率覆蓋范圍為5Hz至45MHz，增益精度基礎值可達0.02dB（<50kHz頻段），相位精度基礎值可達0.05°（<10kHz頻段），動態范圍達120dB，可精準捕捉變壓器繞組的微小形變信號。設備配備5.7英寸全彩VGA顯示屏，搭載1GB內置存儲空間，無需外接PC即可現場完成測量、數據存儲、波形對比操作；標配RS232、USB、LAN三類通用接口，支持多設備互聯與數據傳輸。LCR模式下可測量變壓器的電感、電容、交流電阻、Q值、損耗角正切、阻抗等參數，頻率覆蓋5Hz-5MHz，測量精度可達0.5%+2%/MHz，阻抗測量范圍覆蓋100mOhm到100kOhm。真有效值電壓表模式下支持2路通道測量，可檢測AC RMS、峰值、波峰系數、浪涌等參數，基礎測量精度可達0.05%范圍+0.05%讀數（<1kHz頻段）。信號發生器采用直接數字合成技術，支持正弦、方波、三角波、白噪聲等多

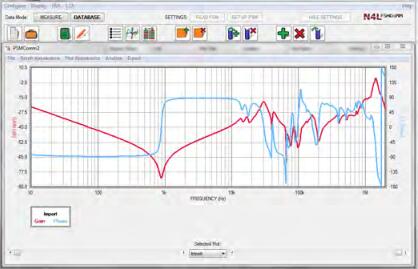

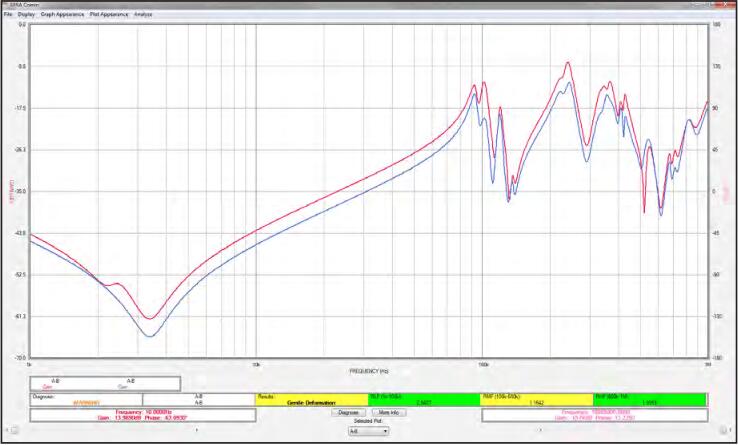

SFRA45掃頻響應分析儀采用的是掃頻響應法（SFRA）的檢測技術原理，具體工作流程為：設備向被測變壓器繞組的一端注入不同頻率的低幅值正弦波激勵信號，同時采集繞組另一端的響應信號，計算不同頻率下響應信號與激勵信號的幅值比和相位差，繪制得到繞組的幅頻響應特性曲線，由于變壓器繞組的等效電路由電阻、電感、電容等參數組成，當繞組發生變形、位移、短路等故障時，等效電路的參數會發生變化，對應的幅頻響應曲線也會出現偏移、諧振點變化等特征，通過將檢測得到的曲線與歷史基準曲線、同型號同規格設備的標準曲線進行比對，即可精準判斷繞組的故障類型與故障程度，是目前行業內公認的變壓器繞組變形隱性故障檢測的最有效方法之一。使用該設備開展現場檢測時需注意以下事項：第一，檢測前需完全斷開被測變壓器的所有外接引線，包括高壓側、低壓側的母線引線、接地引線、溫控器引線等，確保繞組處于完全懸空的狀態，避免外接設備的分布參數對檢測結果造成干擾；第二，現場檢測時需盡量遠離強電磁干擾源，包括運行中的高壓母線、大功率變頻設備、高頻通信設備等，若現場干擾較強，可開啟設備內置的抗干擾濾波模式，提升檢測數據的準確性；第三，掃頻參數設置需符合

電力行業使用SFRA45掃頻響應分析儀開展變壓器繞組變形檢測的優勢主要體現在精度、適配性、效率三個層面：第一是檢測精度優勢，0.02dB的超高寬帶精度可識別1%以下的微小繞組形變，相比普通同類設備的隱患識別靈敏度提升30%以上，可提前6-12個月發現繞組早期松動、位移等隱性隱患，幫助運維人員提前安排檢修計劃，大幅降低突發故障概率；第二是場景適配優勢，5Hz至45MHz的超寬頻率范圍覆蓋10kV到1000kV全電壓等級變壓器的檢測需求，堅固的金屬外殼設計適配戶外高溫、高濕、多塵的復雜作業環境，無需額外防護即可開展現場檢測，同時支持50Ω和高阻抗兩種輸入模式，適配不同容量、不同接線方式的變壓器檢測需求；第三是作業效率優勢，設備自帶全彩顯示屏和操作鍵盤，可脫離PC獨立完成檢測、數據存儲、初步分析，現場作業僅需1名操作人員即可完成全部流程，相比傳統依賴PC的檢測設備作業效率提升50%以上，同時檢測結果完全符合IEC、GB、DL行業標準，可直接作為運維報告的官方依據，無需二次核驗，大幅降低運維人員的工作負擔，對于電網、電廠等單位而言，可有效降低運維成本，提升設備管理的精益化水平。

SFRA45掃頻響應分析儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通等多個對電氣設備可靠性要求極高的行業，具體可分為四大類場景：第一是電力行業場景，包括電網公司下屬各級變電站的主變壓器年度運維檢測、變壓器生產制造企業的出廠合格校驗、電力試驗研究院的變壓器故障診斷分析、新能源風電場/光伏電站的升壓變壓器定期巡檢，可有效提前識別繞組故障，避免非計劃停電造成的經濟損失。第二是核工業與軌道交通場景，核工業場景下可用于核島常規島配套電力變壓器、應急供電變壓器的定期檢測，滿足核級電氣設備的高可靠性檢測要求；軌道交通場景下可用于高鐵牽引變電所、地鐵車輛段的牽引變壓器季度巡檢、新線開通前的牽引設備驗收檢測，保障軌道交通運營的安全性。第三是水務與環保行業場景，可用于大型供水廠的升壓變壓器檢測、污水處理廠的配電變壓器運維檢測、垃圾焚燒發電站/生物質發電站的主變壓器狀態評估，適配民生類基礎設施的設備運維需求。第四是第三方檢測機構場景，可用于出具符合行業標準的變壓器繞組變形檢測報告，滿足各類工業企業的委托檢測需求。設備的便攜性設計適配各類現場檢測場景，無需固定實驗室環境即可開展高精度檢測，B端生產企業可

SFRA45掃頻響應分析儀的應用場景覆蓋電力、工業制造、科研三大領域，具體包括：第一是電力行業場景，首先是電網公司的輸變電運維巡檢場景，可用于各電壓等級變電站的變壓器定期檢測，提前識別繞組變形隱患，避免突發停電事故；其次是電廠的日常運維場景，可用于火電、水電、新能源電廠的主變壓器、廠用變壓器的預防性檢測，保障機組穩定運行；還有電網的變壓器交接驗收場景，可用于新安裝變壓器的性能核驗，排查運輸、安裝過程中可能出現的繞組損傷。第二是工業制造領域場景，首先是變壓器生產企業的出廠質檢場景，可用于成品變壓器的性能檢測，排查設計、生產缺陷，提升出廠合格率；其次是大型制造企業的設備運維場景，可用于化工、冶金、汽車制造等領域的大型動力變壓器的預防性檢測，避免非計劃停機導致的生產線損失；還有工業項目的環境評估場景，可用于涉電項目的電磁性能檢測，支撐環境評估報告的編制。第三是科研場景，可用于高校、科研院所的變壓器性能研究、新型繞組材料/結構的性能測試，為技術研發提供量化數據支撐。

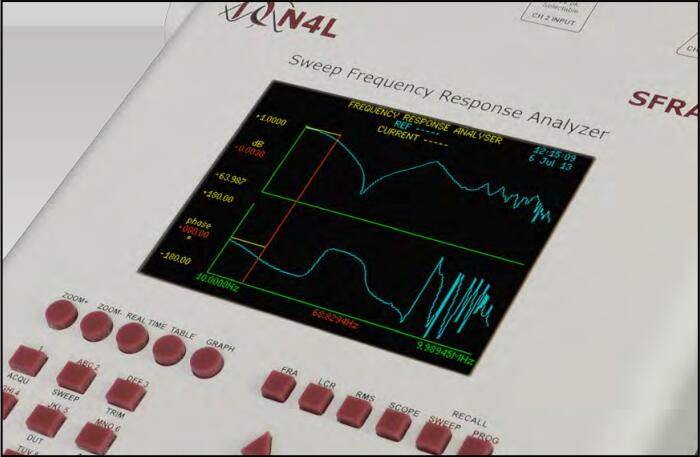

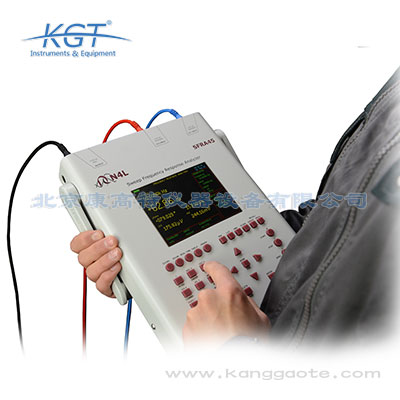

SFRA45掃頻響應分析儀完全支持脫離PC獨立完成現場檢測作業，該功能是針對戶外無網絡、無供電的偏遠檢測場景專門設計的。設備自帶5.7英寸全彩色VGA顯示器和全功能操作鍵盤，操作人員可直接在設備端輸入變壓器型號、編號、檢測位置、運維人員信息等基礎數據，內置大容量存儲空間可存儲上千組完整的檢測數據，無需外接存儲設備。現場作業時，操作人員完成接線后，可直接在設備端選擇對應的測量模式，設置頻率范圍、采樣間隔、激勵信號強度等參數，啟動檢測后設備會自動完成信號發射、數據采集、特性分析全流程，檢測完成后可直接在顯示屏上查看幅頻特性曲線、相頻特性曲線和初步檢測結論，操作人員可現場判斷變壓器的運行狀態。檢測完成后，所有數據可后續通過USB、LAN接口導出到PC端，使用配套的PC軟件開展更深度的多維度分析、生成標準化檢測報告、納入設備全生命周期數據庫管理。該設計大幅降低了現場作業的設備攜帶量，操作人員無需額外攜帶筆記本電腦、外接電源等輔助設備，特別適合偏遠山區變電站、高空作業、臨時故障排查等復雜場景使用，可有效降低作業強度，提升檢測效率。
