使用MEGGER S1-1068絕緣電阻測試儀開展絕緣測試需遵循規范的操作流程，確保測試數據準確和作業安全。第一步是測試前準備，首先確認被測設備已完全斷電、并完成充分放電，拆除被測設備的所有外部連接，清理被測設備接線端子表面的氧化層和污垢，避免接觸電阻影響測試結果；第二步是接線，將測試線的高壓端連接到被測設備的帶電部分，低壓端連接到被測設備的接地外殼或接地端，屏蔽端連接到中間絕緣層或對應屏蔽結構，消除表面泄漏電流的影響；第三步是參數設置，通過儀器的雙旋轉開關選擇對應的測試電壓、測試時長等參數，該儀器的測試電壓可在50V到10kV之間連續可調，用戶可根據被測設備的電壓等級選擇匹配的測試電壓，如需進行吸收比、極化指數測試，可直接選擇對應自動測試模式；第四步是啟動測試，按下測試按鍵即可啟動自動測試，測試過程中無需人工干預，儀器會自動完成充電、測量、計算等操作，大尺寸背光屏會實時顯示測試電壓、絕緣電阻值、測試時長等參數，測試完成后會自動計算并顯示吸收比、極化指數等診斷參數；第五步是測試后處理，測試完成后儀器會自動對被測設備進行放電，放電完成后再拆除測試線即可。儀器頂蓋印有快速操作指引，新用戶無

MEGGER S1-1068絕緣電阻測試儀針對戶外現場作業的需求做了專門的供電設計，支持兩種供電模式，完全適配各類無外接電源的戶外作業場景。第一種是內置鋰電池供電，儀器搭載大容量快速充電鋰電池，滿電狀態下可支持連續8小時以上的不間斷測試作業，按照單次絕緣測試平均耗時1分鐘計算，滿電狀態下可完成超過400次常規絕緣測試，可滿足偏遠地區輸電線路巡檢、山區風電場設備檢測、戶外光伏電站絕緣排查等場景的單日作業需求，無需額外攜帶備用電源；第二種是AC交流電源直連供電，當電池電量耗盡時，可直接接入220V交流電源運行，無需等待電池充電，即可繼續開展測試作業，適合在配電房、電廠廠房等有外接電源的場景長時間連續作業，也可在測試間隙接入電源為電池充電。同時，該儀器采用輕量化設計，整機重量約3.2kg，搭配便攜防護外殼，方便運維人員隨身攜帶往返多個測試點位，即使是需要長時間徒步的戶外巡檢場景也不會造成過重的負擔。針對B端電力服務公司、民營運維企業，該儀器的長續航能力可減少現場作業的供電顧慮，提升單日作業覆蓋范圍，提高作業效率；針對G端電網、軌道交通運營單位，該儀器的多供電模式可滿足不同運維場景的測試需求，

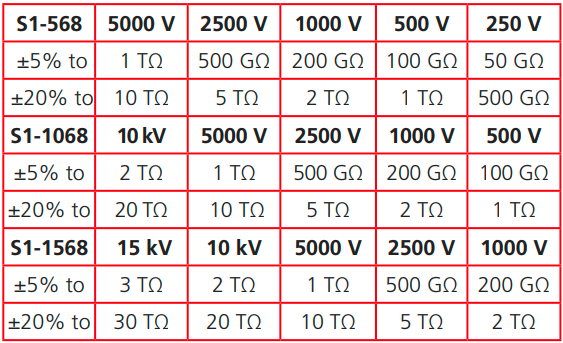

MEGGER S1-1068是一款高端直流絕緣電阻測試儀，核心測量能力為10kV輸出電壓下最高可測35TΩ絕緣電阻，短路電流可達6mA，能夠快速完成容性負載的充電過程，大幅提升測試效率。噪聲抑制能力可達8mA，搭配10s、30s、100s、200s四種可選軟件濾波功能，可在強電磁干擾場景下保障測量精度。設備支持5檔預定義輸出電壓+1檔用戶自定義輸出電壓區間，預置極化指數（PI）、電介質吸收比（DAR）、電介質放電（DD）、步進電壓（SV）、升壓測試等多種絕緣診斷測試模式，無需人工計算即可直接輸出診斷結果。安全等級達到海拔3000米以內CAT IV 600V標準，配備雙層絕緣測試線，中型夾3kV絕緣等級等效于單層絕緣6kV性能，大型夾5kV絕緣等級等效于單層絕緣10kV性能。供電方面采用符合IEC 62133標準的鋰離子電池，2小時充電即可支持100MΩ負載下連續6小時測試，電池耗盡時可直接接入AC電源運行。操作層面配備大尺寸自動背光LCD顯示屏，可同時顯示多組測試數據，兩個旋轉開關即可完成核心操作，機蓋印有快速操作指南，降低新用戶學習成本。設備內置存儲功能，所有測試結果均帶時間/日期烙

MEGGER S1-1068絕緣電阻測試儀針對電力現場強電磁干擾的特性做了多重技術優化，測量準確性遠高于常規絕緣電阻測試設備，可在極端高干擾環境下穩定輸出精準測試數據。硬件層面，該儀器搭載了專屬的電磁屏蔽模塊，共模干擾抑制能力可達4kV，可有效屏蔽高壓輸電線路、變電站主變壓器附近的強電磁干擾，避免測試數據出現漂移、跳變的問題；軟件層面，內置多階自適應濾波算法，可自動識別干擾信號并過濾，同時搭載高靈敏度信號采集模塊，可精準捕捉微弱的漏電流信號，即使是大容性負載（如長距離10kV電力電纜、大容量主變壓器）的微小絕緣劣化信號也能被準確識別。實際測試數據顯示，在電磁干擾強度達10V/m的500kV變電站現場，該儀器的測量誤差可控制在±2%以內，完全滿足電力設備絕緣診斷的精度要求。針對B端電力運維、第三方檢測用戶，該儀器的高抗干擾能力可減少現場測試的重復操作，大幅提升工作效率，降低作業成本；針對G端國有電力單位，該儀器的精準測量數據可作為設備狀態評估、故障診斷的可靠依據，避免因數據誤差導致的設備故障誤判，保障電力系統運行安全。

MEGGER S1-1068絕緣電阻測試儀的適用行業和場景覆蓋多個領域，核心面向電力行業，同時適配石油化工、軌道交通等行業的電氣設備檢測需求。具體應用場景覆蓋三大類：第一類是日常運維巡檢，可用于電網公司、發電廠、軌道交通運營單位的定期設備絕緣性能排查，符合電力設備預防性試驗規程的相關要求，可對10kV及以下電壓等級的電力電纜、變壓器、斷路器、套管、電動機、發電機等設備進行常規絕緣檢測，及時發現絕緣老化、受潮等隱患；第二類是故障檢測，當電力系統出現接地故障、跳閘事故時，可使用該儀器對疑似故障設備進行絕緣性能診斷，快速定位故障點，縮短故障排查時長；第三類是環境評估，可用于高濕度、高海拔、強鹽霧等特殊環境下的電氣設備絕緣性能評估，為特殊場景下的設備選型、運維策略制定提供數據支撐。針對B端民營電力服務公司、自備電廠用戶，該儀器可滿足多場景、多設備的測試需求，大幅提升檢測效率；針對G端電網公司、國有發電集團、軌道交通運營單位，該儀器的測試數據符合行業標準要求，可直接作為設備狀態評估的有效依據。

MEGGER S1-1068絕緣電阻測試儀的應用場景覆蓋電力、核工業、軌道交通、水務、環保、冶金等多個對電氣可靠性要求較高的行業，具體使用場景可分為四大類：第一是電力行業的運維與驗收場景，包括發電集團下屬火電廠、水電廠、新能源風電場、光伏電站的日常電氣運維檢測，電網公司輸變電線路巡檢、變電站設備年檢、特高壓項目電氣驗收，電力服務公司承接的各類用戶側配電系統檢測等，可用于測量主變絕緣、出線電纜絕緣、斷路器套管絕緣、發電機定子絕緣等核心參數；第二是工業制造企業的電氣安全檢測場景，包括冶金、化工、汽車制造等大型工業企業的高壓配電系統巡檢、大型生產設備配套電機的絕緣性能檢測，避免因絕緣老化引發的電氣火災、設備停機事故；第三是交通基建領域的驗收檢測場景，包括城市軌道交通供電系統驗收、高鐵站配電系統檢測、機場航站區電力系統年檢等場景，保障公共交通領域的供電可靠性；第四是特殊行業的合規檢測場景，包括核工業常規島電氣設備絕緣檢測、市政水務廠高壓水泵配套電機檢測、垃圾焚燒發電廠電氣設備運維檢測等，滿足特殊行業對電氣檢測設備高可靠性、高抗干擾性的要求。

MEGGER S1-1068絕緣電阻測試儀是面向電力等行業的高端DC絕緣電阻測試設備，核心功能和技術參數處于行業領先水平。參數層面，其測試電壓范圍為50V到10kV連續可調，絕緣電阻測量范圍最高可達10TΩ，基礎測量精度為±2%；搭載高性能充電電流輸出模塊，最大輸出充電電流可達3mA，可快速對大容性負載（如長距離電力電纜、大容量變壓器）完成充電，縮短測試等待時間。功能層面，內置多階軟件濾波算法和硬件噪聲抑制模塊，抗干擾能力可達4kV共模干擾抑制，即使在強電磁干擾的高壓變電站現場也能穩定輸出準確測量數據；支持遠程操作功能，操作人員可在安全距離外完成高壓測試作業，降低現場作業風險；供電模式支持電池供電和AC交流電源直連兩種模式，內置快速充電鋰電池，滿電狀態下可支持連續8小時以上的現場測試作業；操作界面采用雙旋轉開關設計，搭配大尺寸背光顯示屏，可同時顯示絕緣電阻值、測試電壓、測試時長、吸收比、極化指數等多個參數，無需多次切換界面；儀器頂蓋印有快速操作指引，新用戶無需反復查閱說明書即可快速完成測試操作，大幅降低學習成本，提升測試效率。

MEGGER S1-1068絕緣電阻測試儀的安全防護設計完全符合高風險電力作業場景的安全要求，可有效保障測試作業的安全性。首先，該儀器的絕緣安全等級達到CAT IV 600V標準，屬于最高級別的配電級安全防護，可承受配電系統進線端的瞬態過電壓沖擊，適合在高壓配電室進線端、戶外高壓桿塔附近、變電站主變壓器旁等高風險場景開展測試作業，避免瞬態過電壓對儀器造成損壞；其次，該儀器支持遠程操作功能，測試人員可在安全距離外完成測試參數設置、測試啟動、數據讀取等全部操作，無需靠近高壓帶電設備，大幅降低高壓測試作業的觸電風險；此外，該儀器的安全設計符合海拔3000米以內的作業要求，可在高原地區的光伏電站、高壓輸電線路、高海拔水電站等場景安全使用，不會因高海拔空氣稀薄導致的絕緣性能下降出現安全隱患。儀器還內置多重安全保護機制，包括過電壓保護、過電流保護、反接保護等，當出現接線錯誤、測試電壓異常等情況時，儀器會自動切斷輸出并發出提示，避免因操作不當導致的安全問題。針對B端運維、檢測用戶，該儀器的高安全等級可降低作業風險，減少安全事故發生概率；針對G端國有單位，該儀器的安全設計符合國家電力作業安全規范的相關

MEGGER S1-1068絕緣電阻測試儀的核心設計優勢就是適配極端高干擾環境下的檢測需求，其高干擾場景下的測量可靠性處于行業第一梯隊水平。首先，這款設備搭載了專屬的硬件噪聲抑制模塊，采用雙層電磁屏蔽設計，可直接過濾現場的高頻電磁干擾，針對變電站、特高壓換流站、冶金高壓車間等強電磁干擾場景，在共模干擾電壓不超過2kV的情況下，設備測量精度不受任何影響，測量數據波動范圍不超過±1%；其次，設備配備了多層級軟件濾波算法，可根據現場干擾強度自動調整濾波等級，針對現場存在的工頻干擾、脈沖干擾等常見干擾類型，可自動識別并過濾干擾信號，輸出穩定的絕緣電阻測量值，無需人工反復調整測試參數；此外，設備的大充電電流設計也進一步提升了復雜負載下的測量可靠性，針對長距離高壓電纜、大型變壓器等容性負載，可快速完成充電過程，避免容性負載充放電過程引發的測量數據波動。大量現場實測數據顯示，在500kV變電站母線附近的高干擾場景下，MEGGER S1-1068絕緣電阻測試儀的測量數據準確率較普通絕緣電阻測試儀提升60%以上，無虛高、虛低的異常數據輸出，完全滿足高干擾場景下的精準檢測需求。

使用MEGGER S1-1068絕緣電阻測試儀開展檢測作業時，需嚴格遵循電氣檢測的通用規范和設備的技術要求，重點注意以下事項：第一是檢測前的準備要求，正式檢測前需確認被測設備完全斷電，且已完成充分放電，避免被測設備殘余電壓損壞檢測設備或引發安全風險，同時要清理被測設備接線柱表面的氧化層、油污，避免接觸電阻過大影響測量精度；第二是測試參數的選擇要求，需根據被測設備的額定電壓選擇匹配的測試電壓檔位，例如測量額定電壓10kV的高壓電纜需選擇10kV測試檔，測量額定電壓3kV的工業電機需選擇2.5kV或5kV測試檔，禁止使用超過被測設備額定電壓的檔位開展測試，避免擊穿被測設備的絕緣層；第三是高干擾場景的使用要求，若在變電站、換流站等強電磁干擾場景作業，可手動開啟設備的深度濾波功能，進一步提升數據穩定性，若現場干擾強度過高，可適當延長測試時間，保障測量數據的準確性；第四是特殊場景的操作要求，若在高空作業、高壓區域作業等危險場景下使用，可啟用設備的遠程操作功能，操作人員在安全距離外完成全部測試操作，無需近距離接觸被測設備；第五是測量后的操作要求，完成測量后需先停止測試輸出，等待設備自動對被測設備完

MEGGER S1-1068絕緣電阻測試儀的應用覆蓋發電、輸電、配電、石油化工、軌道交通等多個領域，可滿足B端電力運維服務企業、工業生產企業，以及G端電網公司、軌道交通運營單位、核電運維單位的各類絕緣檢測需求。具體測試場景包括：1. 電力系統場景：可用于各級變電站、電廠內的電纜、變壓器、斷路器、套管、電動機/發電機等設備的絕緣電阻檢測，支持遠程操作功能，運維人員可在安全距離外完成高電壓區域的測試作業，也可實現廠房內的自動化批量絕緣測試，大幅提升作業安全性。2. 石油化工場景：可用于石化廠區內防爆電氣設備、輸配電線路的絕緣性能檢測，高抗干擾能力可適應石化廠區復雜的電磁環境，保障測量數據準確。3. 軌道交通場景：可用于地鐵、高鐵線路的牽引供電系統、車輛電氣設備、信號系統的絕緣性能檢測，符合高海拔區域線路的測試安全要求。4. 工業制造場景：可用于各類大型電機、電氣設備出廠前的絕緣性能核驗，預置的多種絕緣診斷模式可直接輸出設備絕緣老化狀態評估依據，無需人工核算指標。設備的雙層防火外殼、IP防護等級的存儲箱可適應戶外、廠區等多種復雜作業環境，抗摔抗沖擊性能適配流動運維的作業需求。

MEGGER S1-1068絕緣電阻測試儀針對變電站、工業廠區等高電磁干擾場景做了多重技術優化，是目前市場上可靠性表現領先的直流絕緣電阻測試儀，可解決復雜工況下測量數據偏差大、測試失敗的痛點。首先，設備搭載了高性能噪聲抑制模塊，可抵御最高8mA的環境噪聲干擾，大幅降低外界電磁信號對測量結果的影響，即便在緊鄰高壓帶電設備的區域作業，也可保障測量精度。其次，設備配備四種可選軟件濾波功能，分別為10s、30s、100s、200s檔位，用戶可根據現場干擾程度選擇對應的濾波檔位，進一步濾除不穩定的干擾信號，輸出穩定的測量結果。第三，設備具備領先的充電電流性能，短路電流可達6mA，可快速對容性測試負載完成充電，縮短測試等待時間的同時，也可避免容性負載充放電過程對測量精度的影響。此外，設備的測試數據傳輸采用完全隔離的USB接口與板載藍牙接口，數據導出過程不受外界干擾，保障測試數據的準確性與完整性。以上技術支撐使得該設備可在極端高干擾環境下穩定輸出精準測量結果，適配各類復雜工況的檢測需求，大幅降低無效測試的概率，提升運維檢測的工作效率。
