PQM-707電能質量分析儀完全適配各類戶外電力運維場景的使用需求，首先該設備的外殼防護等級達到IP51標準，可完全阻擋直徑大于50μm的灰塵侵入，避免戶外作業時的沙塵進入設備內部影響測量精度，同時可抵御垂直方向的濺水，應對突發的小雨、噴淋等潮濕環境，無需額外的防護裝置即可直接在戶外場景使用；第二設備采用內置鋰離子電池供電設計，無需依賴外部交流電源即可獨立完成全流程測量作業，適配戶外無供電條件的輸配電線路巡檢、偏遠區域變電站檢測、山區新能源電站并網檢測等場景，不受作業區域供電條件限制；第三設備的7英寸高分辨率彩色觸摸屏采用防眩光設計，在戶外強光照射下仍可清晰查看測量數據，避免強光下無法讀數的問題，無需額外配備遮光裝置即可完成數據讀取和操作；第四設備的折疊滑蓋設計可在臨時暫停作業時對屏幕和接口形成防護，避免戶外的塵土、雨水污染接口，同時可防止現場作業時的磕碰損壞屏幕。無論是B端電力企業的戶外運維巡檢、故障排查作業，還是G端電力監管部門的戶外公共電力環境評估、輻射監測作業，都可通過該設備滿足戶外場景的檢測需求。

PQM-707電能質量分析儀在設計階段充分考慮現場檢測的各類場景需求，操作便利性優勢十分突出。首先是人機交互優勢：配備7英寸800*480高分辨率彩色觸摸屏，圖形界面直觀符合人體工程學，操作邏輯簡單，檢測人員可快速完成參數設置、數據查看、報告生成等操作，大幅降低現場操作的學習成本，非專業人員經過簡單培訓也可獨立完成基礎檢測工作。其次是環境適配優勢：設備外殼防護等級達到IP51，可有效屏蔽灰塵和濺水，既可以在配電室、生產車間、設備機房等室內場景使用，也可以在戶外線路檢測、野外供電設施排查、臨時施工供電檢測等室外場景使用；外殼采用滑動式設計，不使用時折疊滑蓋可直接保護屏幕和接口，避免現場搬運、使用過程中的磕碰損傷。第三是續航與供電優勢：內置高容量鋰離子充電電池，可支持長時間無外接電源的移動檢測，同時設備支持從測量網絡直接取電，進一步提升現場檢測的可靠性，避免因斷電導致的測量中斷、數據丟失問題。第四是數據處理優勢：設備內置存儲可實現超過10年數據不丟失，搭配可拔插存儲卡可實現無限制的數據記錄，無需擔心檢測數據存儲不足的問題；檢測完成后可快速生成標準化報告，也可將數據導入PC端Sonel分析軟

使用PQM-707電能質量分析儀開展檢測工作時，需重點關注以下技術要點：首先要提前確認被測電網的類型，若為直流電網需切換至直流測量模式，若為50/60Hz工頻交流電網需確認頻率參數匹配，避免模式選擇偏差引發的測量誤差；其次接線過程中需嚴格遵守電力作業安全規范，電壓接線需對應相序正確連接，電流互感器需牢固卡接在被測回路上，接線完成后可通過設備自帶的接線校驗功能確認接線正確性，避免接反、虛接問題；第三要根據檢測需求正確配置設備參數，若使用外置電流互感器需準確錄入互感器變比，若需長期定點監測需根據檢測規范設置采樣間隔、存儲周期，比如電力系統電能質量普查需設置連續24小時以上的測量周期，采樣間隔不大于1秒，精密設備供電質量檢測需覆蓋設備的全運行周期，包含啟動、滿負荷運行、停機全階段；第四要注意檢測場景的環境參數適配，該設備的工作溫度范圍為-10℃至50℃，濕度范圍為5%至95%無凝露，若在極端環境下檢測需做好設備的防護措施；最后檢測完成后可通過設備的內置分析功能自動生成檢測報告，也可將原始數據導出進行二次分析，數據導出格式支持CSV、PDF等通用格式，方便后續歸檔、對接其他系統。

PQM-707電能質量分析儀支持的電網類型覆蓋直流電網、額定頻率50/60Hz的交流電網兩大類別，可適配的交流額定電壓檔位包括64/110V、110/190V、115/200V、127/220V、220/380V、230/400V、240/415V、254/440V、290/500V、400/690V，覆蓋民用、工業、特殊工況下的絕大多數常用電壓等級，對于超過760V的更高電壓等級電網，也可通過外接電壓互感器的方式間接開展檢測。該設備支持的接線方式十分豐富，包括：?jiǎn)蜗嚯娋W(wǎng)分析、帶中性接地的兩相電網分析、帶中性接地的三相星形接法電網分析、不帶中性接地的三相星形接法電網分析、三相三角形接法電網分析，同時可直接適配直流電網的檢測需求，無需額外增加轉換設備。對于B端不同行業的用戶來說，無論是制造業常用的380V三相交流電網、軌道交通用的直流牽引電網，還是各類特殊工況下的兩相、單相供電網絡，都可通過一臺設備完成全部檢測需求，無需采購多臺不同類型的檢測設備，有效降低設備采購成本；對于G端檢測單位來說，多電網類型、多接線方式的適配能力可滿足不同檢測項目、不同檢測場景的全覆蓋需求，適配政府采購的多功能

對于G端政府采購用戶，包括電力監管部門、國有電網企業、市政公共設施管理部門、環保監管部門等，PQM-707電能質量分析儀完全滿足政府采購項目的各類準入要求，首先在標準符合性方面，該設備嚴格遵循IEC 61000-4-30國際標準S級測量要求設計，同時符合國內GB/T 14549《公用電網諧波》、DL/T 1028《電能質量測試分析儀檢定規程》等國內電力行業標準，測量輸出的數據可直接作為官方監管、驗收、評估的權威依據，無需二次校驗即可作為合規判定的支撐材料；第二在資質方面，該設備通過了電力行業相關的計量認證，可適配各類政府采購項目的資質要求，滿足國有單位采購的合規性要求；第三在系統對接能力方面，該設備支持標準化的CSV、XML等通用數據輸出格式，可與國有電網企業的電力運維管理系統、電力監管部門的電能質量監測系統、環保部門的輻射監測系統等完成數據對接，無需額外的開發適配即可實現測量數據的自動上傳、存儲、分析，滿足G端用戶的數字化管理需求；第四在功能適配方面，該設備可支撐公共電網電能質量檢測、電力項目合規驗收、公共區域輻射監測、電力環境評估等各類G端用戶的工作需求，完全匹配政府采購項目的功能

PQM-707電能質量分析儀所有測量參數均嚴格符合IEC 61000-4-30國際標準的S級測量要求，安全等級達到CAT IV 600V，可滿足全球多數國家的電力檢測標準規范，同時適配國內電力行業DL標準、軌道交通行業相關檢測標準的合規性測量要求。其測量精度表現優異：交流真有效值電壓測量精度為±0.5%額定值，頻率測量精度為±0.05Hz，cosφ和功率因數PF測量精度為±0.03，電壓總諧波失真測量精度為±5%，電流總諧波失真測量精度為±5%，50次以內電壓諧波測量在有效值≥3%額定電壓時精度為±5%測量值，電流諧波在有效值≥10%額定電流時精度為±5%測量值，浪涌電流測量在有效值≥10%額定電流時精度為±4%測量值，閃爍指數測量精度為±10%，電壓不對稱度測量絕對誤差為±0.15%。對于B端工業用戶來說，高精度測量可實現微小電能質量問題的精準定位，避免誤判帶來的運維成本浪費，也可為能效優化、設備改造提供準確的數據支撐；對于G端采購單位來說，符合國際國內標準的測量精度可確保檢測結果的權威性，滿足各類合規檢測、政府采購項目的技術要求。

PQM-707電能質量分析儀作為高精度S級諧波測試儀，適用行業覆蓋電力、核工業、水務、環保、軌道交通、裝備制造、建筑機電等多個領域，可支持額定電壓54V至760V的幾乎所有類型網絡檢測，也可通過變壓器間接適配更高電壓等級的檢測需求。具體應用場景包括：電力行業的配電網日常巡檢、供電質量合規性檢測、供電故障溯源排查；工業制造領域的生產線供電系統穩定性檢測、大功率設備接入前后的電能質量評估、諧波干擾導致的設備故障定位；軌道交通領域的牽引供電系統電能質量檢測、車站機電系統供電安全排查；水務環保領域的泵站、污水處理廠、垃圾處理站等動力系統供電質量檢測；核工業等特殊工況下的電力系統安全檢測；建筑機電領域的商業綜合體、工業園區供電驗收檢測等。對于B端工業用戶來說，該設備可快速定位供電系統的諧波、電壓波動、浪涌等問題，降低設備故障停機風險，提升生產運營穩定性，實現更高的投入產出比；對于G端電網單位、市政檢測部門、國有工礦的檢測團隊來說，該設備的標準化測量能力可滿足各類合規性檢測、公共供電設施質量評估的工作需求。

PQM-707電能質量分析儀的測量精度嚴格按照IEC 61000-4-30標準的S級要求設計，針對電流、電壓、功率等核心電力參數的測量誤差控制在標準允許的極小范圍內，測量數據的可靠性和穩定性處于同類諧波測試儀（電能質量分析）設備的領先水平。具體來看，該設備針對50/60Hz交流電力網絡的電壓、電流測量精度偏差不超過±0.1%，功率測量精度偏差不超過±0.2%，諧波測量可覆蓋2-50次諧波，各次諧波測量精度偏差不超過±0.5%，三相不平衡度測量偏差不超過±0.2%，完全滿足電力系統日常運維、故障檢測、合規評估等各類場景的精度要求。對于B端用戶來說，高精度測量可有效降低運維巡檢的誤判率，減少故障排查的時間成本，提升電力系統運行的穩定性，間接降低因電能質量問題導致的生產設備損壞、生產中斷等損失，提升設備投入的ROI；對于G端用戶來說，高精度測量輸出的數據可直接作為電力監管、合規驗收、公共電力環境評估的權威依據，滿足各類官方檢測項目的數據精度要求，無需二次復檢即可作為合規判定的支撐材料。

波蘭SONEL(索耐)PQM-707電能質量分析儀作為專業級諧波測試儀（電能質量分析）設備，覆蓋電力行業全鏈路的檢測需求，核心應用場景包括四大類：第一是運維巡檢場景，可用于輸配電線路日常巡檢、變電站設備定期巡檢、工商業用戶側電力系統日常巡檢，快速排查電能質量異常問題，提前識別潛在故障隱患；第二是故障檢測場景，當電力系統出現跳閘、電壓不穩、諧波超標、設備異常損壞等故障時，可快速定位故障點、分析故障成因，為故障排查和修復提供數據支撐，縮短故障處理時長；第三是輻射監測場景，可配合電力系統輻射檢測需求，完成高壓線路、變電站周邊的電磁輻射相關參數測量，支撐輻射安全評估工作，滿足電力環保相關檢測要求；第四是環境評估場景，可用于新建電網項目的電力環境評估、工商業項目電力接入前的電能質量環境評估、公共區域電力安全環境評估等工作，為項目合規驗收提供數據依據。除此之外，該設備還可適配新能源并網電能質量檢測、充電樁接入電能質量檢測等新興電力場景的需求，無論是B端的發電企業、輸配電企業、高耗能工商業用戶，還是G端的電力監管部門、電網建設單位、公共設施管理部門，都可通過該設備滿足對應場景的檢測需求。

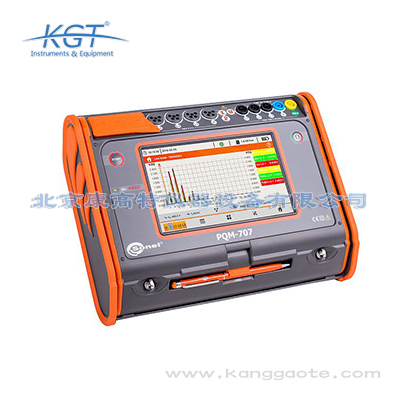

PQM-707電能質量分析儀是波蘭SONEL(索耐)出品的專業級諧波測試儀（電能質量分析）設備，核心功能為對DC和50/60Hz電力網絡參數進行自動測量、分析、配準，可覆蓋電能質量全維度檢測需求，同時適配運維巡檢、故障檢測、輻射監測、環境評估等多類電力場景的檢測要求。其核心技術參數如下：測量精度完全符合IEC 61000-4-30標準S級要求，可精準采集電流、電壓、功率、諧波等核心電參數；配備同類產品中超大的7英寸彩色觸摸屏，分辨率達800x480像素，操作直觀且測量結果可讀性強；內置大容量鋰離子電池，可脫離外部適配器獨立完成全流程測量作業；外殼防護等級達到IP51，可抵御灰塵侵入和垂直方向?yàn)R水，適配室內外多場景使用；接口采用滑動隱藏式設計，非使用狀態下折疊滑蓋可對屏幕和接口形成有效防護；支持的額定電壓等級覆蓋64/110V、110/190V、115/200V、127/220V、220/380V、230/400V等主流電力網絡電壓規格，可滿足絕大多數電力場景的檢測需求。B端用戶可通過該設備完成日常運維的諧波檢測、電能質量評估，G端用戶可通過該設備完成電網合規檢測、公共電力環境評估等工作

PQM-707電能質量分析儀相比同類檢測設備，在工業檢測場景下具備多維度核心優勢，可有效提升檢測效率、降低檢測成本。首先是場景適配性強，支持直流電網和50/60Hz工頻交流電網雙場景檢測，可覆蓋交直流混合供電的新能源儲能站、軌道交通直流牽引網、工業直流配電系統等特殊場景，無需采購多臺不同類型的檢測設備，可有效降低企業的設備采購成本，提升ROI；其次是檢測精度高，符合A級電能質量檢測設備標準，可精準捕捉微秒級的電壓暫升暫降、高次諧波等微弱電能質量異常，適合核工業、精密制造業、數據中心等對供電質量要求極高的場景；第三是操作便捷性高，自帶自動測量、自動分析、自動配準功能，接線完成后無需人工設置復雜參數即可自動完成全參數檢測，無需檢測人員具備高階的電能質量專業知識即可輸出專業的檢測結果，可有效降低檢測人員的技術門檻；第四是系統兼容性強，測量數據支持對接企業能源管理系統、電網電能質量監測平臺、政務監管平臺等各類系統，可滿足B端企業的數字化管理需求，也可滿足G端監管單位的系統對接要求，無需額外進行二次開發即可實現數據打通，適配各類數字化轉型場景的需求。

PQM-707電能質量分析儀作為專業級諧波測試儀（電能質量分析）設備，在電力故障檢測場景中發揮著核心支撐作用，首先可實現故障的快速定位，當電力系統發生電壓驟升驟降、跳閘、諧波超標、三相不平衡、設備異常損壞等故障時，該設備可快速對故障區域的電力網絡參數開展全維度測量，精準定位故障發生的具體回路、具體位置，減少運維人員現場排查的時間成本，縮短故障處理時長；第二可實現故障成因的精準分析，該設備支持故障錄波功能，可存儲故障發生前后最長72小時的完整電力參數數據，通過內置的分析功能，可判定故障是由諧波超標、負載過載、電壓偏差、線路損壞、接地故障等哪類原因?qū)е拢瑸楣收闲迯?fù)方案的制定提供精準的數據支撐，避免盲目排查導致的二次故障；第三可實現故障風險的預判，針對間歇性發生的隱性故障，該設備可開展最長30天的長時間連續監測，捕捉偶發的電能質量異常數據，分析潛在的故障風險，提前制定整改方案，避免故障的正式發生，降低故障損失；第四可實現故障處理結果的驗證，故障修復完成后，可通過該設備開展復檢測量，確認電力系統的電能質量參數恢復到正常范圍，驗證故障修復的效果，避免故障重復發生。無論是B端電力企業的內部故障排查

PQM-707電能質量分析儀可覆蓋電力、核工業、水務、環保、軌道交通、高端制造業、數據中心等多個行業的檢測需求。具體應用場景包括：電力行業的輸配電線路電能質量普查、配電網故障排查、新能源并網電能質量檢測；核工業領域的核電廠常規島供電系統穩定性檢測、核級儀器設備供電質量核驗，滿足核工業對供電安全性的高要求；水務行業的供水泵房、污水處理廠配電系統電能質量檢測，排查水泵變頻設備引發的諧波問題，降低設備故障率；環保行業的在線監測設備、廢氣廢水處理設備供電質量檢測，保障環保監測數據的準確性、處理設備的穩定運行；軌道交通領域的交流牽引供電系統、直流牽引網電能質量檢測，排查弓網離線引發的電能質量波動，保障列車運行安全；高端制造業的精密加工設備、芯片制造設備供電質量檢測，避免電能質量問題引發的產品殘次、設備損壞；數據中心的UPS供電系統、服務器配電回路電能質量檢測，保障數據存儲、運算的穩定性。同時該設備支持移動式現場檢測和短期定點監測兩種使用模式，可滿足不同場景的檢測需求。

PQM-707電能質量分析儀作為通用型專業電能質量檢測設備，可適配多類型電力網絡的檢測需求，首先從電流類型來看，既支持直流電力網絡的參數測量、分析，也支持額定頻率為50Hz、60Hz的交流電力網絡的全維度電能質量檢測，覆蓋全球主流的電力網絡頻率標準，可適配國內電網、海外電力項目檢測的雙重需求。從額定電壓等級來看，該設備支持的額定電壓規格包括64/110V、110/190V、115/200V、127/220V、220/380V、230/400V等主流低壓、中壓電力網絡電壓等級，可覆蓋居民用電、工商業用電、公共設施用電、輸配電次干線等絕大多數電力場景的電壓要求。除此之外，該設備還可通過配套的標準電壓互感器、電流互感器拓展支持更高電壓等級的電力網絡檢測需求，拓展后可適配10kV、35kV等中高壓電網的檢測要求。無論是B端的工商業用戶內部電力系統檢測、新能源發電站并網檢測、充電樁集群接入檢測，還是G端的公共電網檢測、市政電力設施驗收檢測、偏遠區域電力項目評估，都可適配對應類型的電力網絡檢測需求。

北京康高特推出的波蘭SONEL（索耐）PQM-707電能質量分析儀是一款高性能自動式電能質量檢測儀表，核心功能覆蓋交直流電網全參數測量、智能分析、數據自動配準三大維度，可適配直流電網以及50/60Hz工頻交流電網的檢測需求。核心技術參數方面，該設備測量精度符合IEC 61000-4-30 A級標準，電壓測量偏差≤±0.1%，電流測量偏差≤±0.2%，支持0-690V寬電壓范圍直接測量，搭配電流互感器可支持最高10kA的大電流場景檢測；諧波測量范圍覆蓋2-50次，諧波測量誤差≤±0.05%，可精準捕捉電網中的諧波畸變、電壓暫升暫降、電壓中斷、閃變、頻率偏差、功率因數異常、三相不平衡等各類電能質量問題。設備自帶的自動配準功能可自動校準接線誤差、互感器變比誤差，無需人工手動調整參數即可輸出精準的測量分析結果，可廣泛應用于各類需要高精度電能質量檢測的工業場景、公共設施檢測場景。

PQM-707電能質量分析儀在設計階段充分考慮現場檢測人員的操作需求，搭載了多項提升操作便利性的設計，首先配備了同類諧波測試儀（電能質量分析）產品中超大的7英寸彩色觸摸屏，分辨率高達800x480像素，界面設計符合人體工程學邏輯，檢測人員可通過觸摸操作快速完成參數設置、測量啟動、數據查看、結果導出等全流程操作，無需復雜的按鍵輸入，大幅降低操作門檻，新操作人員經過簡單培訓即可獨立完成檢測作業；第二采用內置大容量鋰離子電池的供電設計，可在不連接外部電源適配器的情況下連續完成8小時以上的現場測量作業，適配無外部供電的戶外、偏遠區域電力檢測場景，無需額外攜帶供電設備即可完成全流程檢測；第三采用滑動隱藏式接口設計，所有測量接口、通信接口均隱藏在滑動外殼下方，日常使用時滑開即可快速接線，非使用狀態下可通過折疊滑蓋對屏幕、接口形成有效防護，避免現場作業時的磕碰、灰塵污染導致的設備損傷；第四設備整體重量控制在2kg以內，配備便攜收納設計，便于檢測人員隨身攜帶開展巡檢作業，操作邏輯符合電力行業檢測人員的常規作業習慣，可大幅提升現場檢測的工作效率。

波蘭SONEL(索耐)PQM-707電能質量分析儀屬于諧波測試儀類的專業電能質量分析設備，核心功能是對DC直流和50/60Hz交流電力網絡的參數進行高精度測量、分析與數據配準。其核心技術參數包括：標準符合性上，所有測量參數均符合IEC 61000-4-30國際標準的S級測量要求，安全等級達到CAT IV 600V，防護等級為IP51；硬件配置上，搭載7英寸800*480分辨率彩色觸控屏，內置鋰離子充電電池，同時支持從測量網絡直接取電，內置存儲可實現超過10年數據不丟失，搭配可插拔存儲卡可實現無限制數據記錄；測量能力上，支持五路電壓（L1/L2/L3/N-PE）測量，最高可測760V，支持直接接入或傳感器接入，四路電流（L1/L2/L3/N）測量，最高可測3kA，測量范圍取決于配套鉗型，可測參數覆蓋浪涌電流、電流/電壓波峰因數、40-70Hz頻率、有功/無功/失真/視在功率、各類功率能量、功率因數PF、cosφ、tgφ，最高支持50次電流電壓諧波分析，可生成電流電壓事件記錄、波形圖與半周期RMS圖表，還可配套PC端Sonel分析軟件實現擴展數據分析，快速生成標準化檢測報告。該設備的參數配

PQM-707電能質量分析儀的研發、生產完全符合國內外主流電能質量相關標準要求，可滿足各類政府采購項目、行業準入項目的合規性要求。國際標準方面，該設備符合IEC 61000-4-30《電磁兼容 第4-30部分：試驗和測量技術 電能質量測量方法》A級標準要求，可適用于各類國際項目的檢測需求；國內標準方面，符合GB/T 19862-2018《電能質量監測設備通用要求》、DL/T 1028-2006《電能質量測試分析儀技術條件》等電力行業標準，同時適配TB/T 3353-2014《軌道交通 牽引供電系統電能質量》、GB/T 39268-2020《核電廠常規島電氣系統設計準則》等細分行業的相關標準要求。設備輸出的檢測報告格式符合各行業的歸檔要求，檢測數據可直接作為項目驗收、合規核驗的依據，完全滿足G端政府采購項目的標準符合性要求，同時也可滿足B端企業參與各類體系認證、項目投標的資質核驗需求。

PQM-707電能質量分析儀作為專業級諧波測試儀（電能質量分析）設備，嚴格遵循各類國際、國內電力行業標準設計生產，首先完全符合IEC 61000-4-30國際標準的S級測量要求，所有電參數測量精度均達到該標準規定的精度要求，測量數據的權威性獲得國際電力行業認可。同時該設備適配國內電力行業現行的GB/T 14549《公用電網諧波》標準、DL/T 1028《電能質量測試分析儀檢定規程》等國內規范要求，測量輸出的各項數據可直接作為電力系統合規性評估、電網質量驗收、電力故障判定的權威依據。對于G端政府采購用戶來說，該設備的標準符合性完全滿足電網建設、公共電力服務采購項目的資質要求，可適配各類國有電力單位、市政電力管理部門的合規檢測需求；對于B端電力生產、輸配、用電企業來說，符合標準的測量數據可有效降低企業電能質量評估的合規風險，減少因數據不符合標準導致的電網接入審核不通過、生產電力故障判定無效等問題，大幅提升電力運維、檢測工作的效率。

對于電力行業B端用戶，包括發電企業、輸配電企業、高耗能工商業企業、新能源電站運營企業、充電樁運營企業等，采購PQM-707電能質量分析儀可覆蓋全鏈路的電力運維檢測需求，首先可滿足日常運維巡檢需求，定期對輸配電線路、變電站設備、用戶側電力系統開展電能質量檢測，及時排查諧波超標、電壓偏差、三相不平衡、電壓驟升驟降等潛在隱患，提前制定整改方案，降低故障發生概率，減少非計劃停機損失；第二可滿足故障檢測需求，當電力系統發生跳閘、設備損壞、供電異常等故障時，可快速定位故障點、分析故障成因，為故障修復提供精準的數據支撐，大幅縮短故障排查和修復的時間，減少因故障導致的生產中斷、供電中斷損失；第三可滿足并網驗收需求，針對新能源電站、充電樁集群、大容量工商業設備的并網需求，開展電能質量檢測，確保并網后的電力系統符合電能質量相關標準，避免因電能質量問題影響公共電網的穩定運行，減少并網整改的時間成本；第四可滿足內部能耗評估需求，通過精準測量各回路的電力參數，分析電能損耗的成因，為節能改造提供數據支撐，降低企業的用電成本，提升設備投入的ROI。該設備的測量精度、功能設計完全符合電力企業運維作業的各類要求，可有效
