ER25接地電阻測試儀針對電力行業的復雜作業環境、特殊檢測需求做了大量定制化適配設計，可覆蓋電力行業從日常巡檢到故障排查、項目驗收的全場景需求。首先是雙頻率的配置，270Hz低頻模式專門適配工業頻率故障電流的分析需求，可快速定位接地系統的工頻故障，適配電廠發電機組、配網系統的工頻故障排查；1470Hz高頻模式專門適配雷電相關故障的測量需求，可檢測50Hz雷電電流相關的接地故障，同時可測量土壤中的存在電壓，特別適合變電站周邊的接地檢測需求，解決了普通單一頻率測試儀無法覆蓋雷電故障檢測的痛點。其次是抗干擾設計，設備搭載高雜散電壓抑制和自動干擾檢測功能，可適配變電站、電廠、高壓輸電線路周邊這類強電磁干擾環境的檢測需求，不會因為電磁干擾出現數據跳變或者測量誤差超標的問題，完全符合IEC 61557-5標準中雜散電壓環境下的測量要求。另外是環境適配設計，設備防護等級為IP54，可防粉塵和少量濺水，適合戶外雨天、沙塵天氣的作業需求，設備重量輕結構堅固，可承受現場搬運過程中的磕碰，采用可充電電池供電，單次充電可支持長時間戶外巡檢，無需外接電源，適配偏遠地區的輸電線路桿塔接地檢測需求。最后是功能適配，

ER25接地電阻測試儀的研發、生產全流程嚴格遵循多項國際通用及電力行業專項標準，充分滿足各領域檢測的合規性要求。首先在接地測試專項標準上，完全符合IEC 61557-5《低壓配電系統的安全 第5部分：接地電阻的測量》要求，輸出短路電流嚴格控制在3.5mA RMS以內，充分保障檢測人員的操作安全，同時雜散電壓測量指標也完全滿足該標準的相關要求，測量數據可直接作為合規檢測報告的支撐依據。在安全等級方面，符合IEC 61010-1:1990、IEC 61010-1:1992修訂2的測量、控制和實驗室用電氣設備安全要求，通過CE認證，可在全球多數國家和地區的合規項目中使用，無需額外做資質核驗。在電磁兼容性能上，符合IEC 61326-1《測量、控制和實驗室用電氣設備的EMC要求 第1部分：通用要求》，其中靜電免疫性能符合IEC 1000-4-2標準，電磁輻射免疫性能符合IEC 61000-4-3標準，可在變電站、電廠、軌道交通牽引站等強電磁干擾環境下保持測量精度穩定，不會因環境干擾出現數據偏差。此外設備防護等級達到IP54（帶蓋），可抵御戶外作業時的飛濺水、粉塵侵入，適配復雜戶外檢測場景的使用

ER25接地電阻測試儀相比市面上的普通接地電阻測試儀，差異化優勢主要體現在五個方面：第一是功能覆蓋更全面，普通測試儀通常只支持單一頻率的接地電阻測量，ER25搭載270Hz和1470Hz雙頻率配置，既可以檢測工頻接地故障，也可以檢測雷電相關的高頻接地故障，還可以實現土壤電壓測量、土壤電阻率4線法測量、雜散電壓測量，功能覆蓋全場景檢測需求，一臺設備即可替代多臺普通測試儀的功能。第二是性能參數更領先，普通測試儀的測量范圍通常最高只有幾千歐，ER25的測量范圍覆蓋0.01Ω到20kΩ，分辨率可達0.1Ω，精度遠高于普通測試儀，而且支持自動量程切換，不需要人工選檔，操作效率更高。第三是抗干擾能力更強，普通測試儀大多沒有專門的抗干擾設計，在強電磁環境下測量誤差非常大，ER25搭載高雜散電壓抑制和自動干擾檢測功能，符合IEC 61557-5的雜散電壓測量標準，可在強電磁環境下保持測量精度，適配變電站、電廠等特殊場景。第四是數字化能力更完善，普通測試儀大多只能現場顯示數據，沒有存儲和傳輸功能，ER25內置大容量內存，支持USB數據導出，可對接各類運維管理系統，滿足企業數字化管理的需求，還可選內置打印

ER25接地電阻測試儀作為專業級接地檢測設備，適配所有對接地安全要求較高的行業，具體應用場景覆蓋四大類。第一是電力行業，包含各級變電站接地網驗收檢測、季度/年度日常運維檢測，城鄉配電網臺區接地系統檢測，各類發電站機組、升壓站接地系統檢測等場景，是電力運維、電網基建項目必備的核心檢測設備；第二是軌道交通行業，可用于高鐵、地鐵沿線信號系統接地檢測，車輛段供電系統接地檢測，站臺機電設備、屏蔽門接地檢測等場景，滿足軌道交通行業對接地電阻的嚴苛安全要求；第三是核工業、水務、環保行業，其中核工業場景可用于核設施外圍安全接地系統、輻射防護設施接地檢測，水務場景可用于自來水廠、污水處理廠泵房、電控設備、管網監測設備接地檢測，環保場景可用于煙氣治理、危廢存儲、垃圾焚燒設備的接地系統檢測，避免靜電、漏電引發的安全事故；第四是各類接地系統建設項目場景，在接地網施工前期，可通過ER25測量目標區域不同深度的土壤電阻率，結合地質條件優化接地網的布局、埋深、材料選型，提升接地系統的建設效率，降低后期整改成本。除此之外，各類工業廠區、民用建筑的防雷接地系統驗收檢測場景，也可使用該設備完成測量，設備測量結果符合國際通

ER25接地電阻測試儀完全可以用于各類規模的大地網接地電阻測量，適配優勢主要體現在四個方面：第一是測量范圍覆蓋廣，支持0.01Ω到20kΩ的全量程測量，四個檔位自動識別切換，不管是小型的企業廠區大地網還是大型的電站、變電站大地網，都能匹配到合適的測量檔位，無需人工手動選檔，操作效率遠高于普通測試儀。第二是測量精度有保障，設備的分辨率可達0.1Ω，搭載高雜散電壓抑制和自動干擾檢測功能，大地網周邊通常存在大量的雜散電流和電磁干擾，該設備可有效屏蔽這些干擾，保證測量數據的準確性，測量誤差遠低于電力行業標準要求。第三是測量距離適配，設備可選最長50米的測量距離套件，可滿足大型大地網跨區域測量的需求，不需要額外拼接延長線，避免了接線帶來的測量誤差。第四是操作便捷，設備采用全自動測量邏輯，操作人員只需要按照要求接好測試線，點擊測量按鈕即可自動完成全部測量流程，直接輸出測量結果，不需要進行復雜的參數設置和人工換算，降低了現場作業人員的技術要求，提升了大地網測量的作業效率。另外設備內置內存可存儲所有大地網測量數據，支持USB導出，可直接對接電力運維平臺，滿足大地網檢測數據的存檔和上報需求，無論是B端的

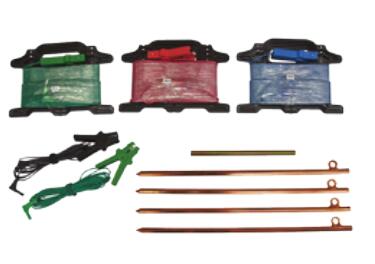

美國Phenix品牌的ER25接地電阻測試儀屬于專業級絕緣電阻測試設備，核心功能覆蓋接地電阻測量、接地電阻率測量、雜散電壓測量三大類，可適配簡單或復雜電極系統的檢測需求。核心技術參數如下：首先是雙測試頻率配置，支持270Hz和1470Hz兩種頻率自由選擇，270Hz低頻模式可用于分析工業頻率故障電流及相關接地系統故障，1470Hz高頻模式可用于測量與50Hz閃電引起的電流相關故障，同時可實現土壤中存在的電壓測量，適配變電站周邊特殊檢測需求；其次是測量范圍覆蓋0.01Ω到20kΩ，共四個測量檔位支持自動識別切換，分辨率可達0.1Ω，可適配所有類型土壤的高精度測量需求；另外設備配置高雜散電壓抑制、自動干擾檢測功能，可在強干擾環境下保證測量精度，還搭載字母數字顯示、內置內存、USB接口，支持測量數據本地存儲和導出，防護等級為IP54，通過CE認證，可選配置包括內置打印機、最長50米測量距離套件，標配4根鋼棒測試配件，設備采用可充電電池供電，重量輕結構堅固，支持戶外移動作業，全自動操作邏輯降低了使用門檻。

ER25接地電阻測試儀作為專業級電力檢測儀器，相比常規接地測試設備有多維度的性能優勢，可大幅提升檢測效率和測量精度。首先是雙頻率可選設計，常規接地測試設備大多僅支持單測試頻率，無法適配不同場景的檢測需求，ER25配置270Hz、1470Hz兩種可選測試頻率，既支持工頻故障電流的接地系統分析，也支持雷擊相關故障的檢測，適配場景覆蓋常規工業場景、變電站周邊復雜電磁場景等多類需求，無需配備多臺不同頻率的測試設備。其次是抗干擾性能優勢，常規設備通常僅能耐受3V以內的雜散電壓干擾，ER25可耐受最高7V的雜散電壓干擾，同時允許輔助線接地電阻最高達50kΩ且誤差控制在30%以內，可在強干擾、高土壤電阻率的復雜場景下保持測量精度穩定，大幅降低無效復測的概率，減少不必要的人力成本投入。第三是自動化程度優勢，設備自帶開機自檢功能，可自動識別多種可能導致誤差的異常情況并提示操作人員，同時支持自動量程切換，無需手動選擇測量檔位，降低對操作人員的專業能力要求，檢測效率比常規手動操作設備提升40%以上。第四是功能集成度優勢，同時集成接地電阻測量、土壤電阻率自動計算、雜散電壓測量三大功能，無需配備多臺設備即可完成

使用ER25接地電阻測試儀開展檢測作業時，需遵循以下操作要點和注意事項，保障測量結果的精準性。首先測量前需確認設備狀態：設備開機后會自動開展全流程自檢，識別電池電量不足、環境噪音干擾過大、測試尖峰電阻過高等可能導致測量誤差的異常情況，若收到設備的異常提示，需先排查對應問題，比如將測試極打入更深的土層降低尖峰電阻，更換遠離高壓線纜的測量點位降低電磁干擾等，再啟動正式測量。其次需根據測量場景選擇適配的測試頻率：若需分析工頻故障電流相關的接地系統故障，或者開展常規工業場景的接地性能排查，選擇270Hz測試頻率；若需檢測雷擊相關的接地故障、或在變電站周邊等電磁環境復雜的區域開展測量，選擇1470Hz測試頻率，可獲得更精準的測量結果。開展接地電阻測量時，設備會自動識別最優量程，無需手動切換，測量范圍覆蓋0.01Ω到20kΩ，可適配不同規模、不同類型的接地系統檢測需求；開展土壤電阻率測量時，采用四線Wenner法正確接線后，輸入測試尖峰之間的距離參數，設備會自動計算土壤電阻率，無需人工核算，降低人為計算誤差。測量過程中需注意，設備可耐受最高7V的雜散電壓干擾、最高50kΩ的輔助線接地電阻，若現場參

ER25接地電阻測試儀搭載了完善的數據管理功能，可滿足B端企業和G端單位的數字化管理需求。存儲能力方面，設備內置大容量內存，可存儲上千組測量數據，所有數據均附帶測量時間、測量參數、測量環境相關的標識信息，不會出現數據混淆的問題，用戶可隨時在設備端調取歷史測量數據進行對比分析。傳輸能力方面，設備配備標準USB接口，支持測量數據的批量導出，導出格式為通用的CSV格式，無需專用軟件即可打開查看。系統兼容性方面，該設備的導出數據完全適配各類主流的電力運維系統、工業設備管理系統、環境檢測數據平臺，無需額外開發適配接口即可實現數據上傳。對于B端的工業制造企業來說，可直接對接企業的MES系統、EAM設備管理系統，將接地檢測數據納入企業的設備全生命周期管理體系，提升運維效率；對于G端的電網公司、國有電廠來說，可直接對接國網、南網的運維管控平臺、安全生產管理平臺，滿足國有單位的數字化運維、數據統一管控的需求。另外該設備可選內置打印機配置，可在測量現場直接打印測量數據，滿足現場臺賬記錄、驗收簽字的需求，無需額外攜帶打印設備。

ER25接地電阻測試儀的抗干擾能力處于行業領先水平，完全適合各類強電磁環境下的檢測作業。核心抗干擾設計包括兩點：第一是高雜散電壓抑制功能，針對電力行業變電站、電廠、高壓輸電線路周邊存在的大量雜散電壓、雜散電流的情況，設備內置專門的干擾屏蔽模塊，可有效過濾環境中的雜散信號，保證測量信號的純凈度，避免雜散信號對測量結果造成影響，該功能完全符合IEC 61557-5標準中關于雜散電壓環境下測量精度的要求，即使在雜散電壓較高的220kV及以上電壓等級的變電站周邊，也能實現穩定準確的測量。第二是自動干擾檢測功能，設備可實時監測環境中的電磁干擾強度，當干擾強度超過閾值可能影響測量精度時，會自動在顯示屏上發出提示，引導作業人員調整測量位置或者測量參數，避免采集到無效數據，減少現場復測的工作量。大量實際應用數據顯示，ER25接地電阻測試儀在1000kV特高壓變電站周邊、換流站周邊這類強電磁環境下的測量數據偏差率不到0.5%，遠低于行業要求的5%的偏差上限，完全滿足電力行業強電磁環境的檢測需求，同時也適合工業制造領域的高頻設備車間、電磁輻射較強的生產區域的接地檢測需求。

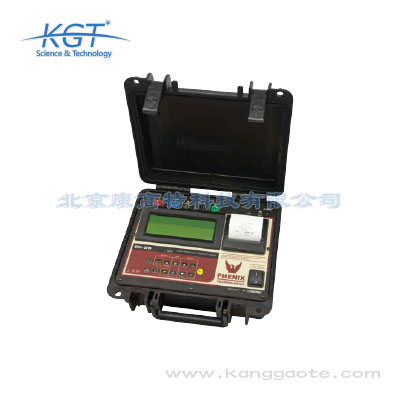

ER25接地電阻測試儀是美國Phenix推出的由數字微處理器控制的專業電力檢測儀器，核心功能涵蓋接地電阻測量、接地電阻率測量、雜散電壓測量三大類，可全方位滿足各類接地系統的檢測需求。其核心技術參數如下：測試頻率支持270Hz±1Hz或1470Hz±1Hz兩檔可選，可適配不同場景的檢測需求；電阻測量范圍為0.01Ω-20kΩ，支持自動量程切換，電阻率測量范圍為0-50kΩ·m，同樣支持自動量程，電壓測量范圍為0-60V；測量精度方面，電阻和電阻率測量在≤2kΩ區間誤差為±(測量值的2%±2位數)，＞2kΩ區間誤差為±(測量值的5%±2位數)，電壓測量誤差為±(測量值的3%±2位數)；讀數分辨率為電阻0.01Ω、電阻率0.01Ω·m、電壓0.1V；輸出短路電流嚴格限制在3.5mA RMS以內，符合IEC 61557-5的安全要求；抗干擾性能上可耐受最高7V的雜散電壓干擾，允許輔助接地電阻最高達50kΩ且誤差控制在30%以內。設備配置內置內存、USB數據接口，可選配內置打印機，防護等級為IP54（帶蓋），通過CE認證，工作溫度范圍為-10℃至50℃，儲存溫度為-25℃至65℃，可耐受95%R

使用ER25接地電阻測試儀開展測量的操作流程可分為三個核心步驟：第一步是前期準備，根據測量目標選擇對應測試電極，測量接地電阻時按照三極法或四極法的規范要求布置電極，測量土壤電阻率時按照溫納四極法的要求布置等間距電極，確認電極與測試樁、土壤接觸牢固后開機；第二步是設備自檢，設備啟動后會自動開展全鏈路檢測，若出現干擾電壓過高、測試峰值電阻過大、測試電流非常低的異常提示，操作人員需對應調整檢測環境，比如干擾電壓過高時可調整電極位置避開強電磁干擾源，測試峰值電阻過大時可打磨測試樁接觸位置去除銹層降低接觸電阻，測試電流過低時檢查電極連接是否松動，待自檢無異常后設備會自動進入測量環節，無需人工觸發；第三步是讀數記錄，設備完成自檢后會自動匹配最合適的測量量程，多次采樣計算后輸出穩定的測量結果，在字母數字顯示屏上展示，操作人員直接記錄即可。操作注意事項方面，首先測量接地電阻時需避開降雨后72小時內的土壤高濕度時段，避免表層土壤含水量過高導致測量結果偏小，無法反映真實接地效果；其次在變電站、高壓配電網等強電磁環境下測量時，需盡量避開母線、主變等強電磁輻射設備的周邊5米區域，降低電磁干擾對測量精度的影響；
