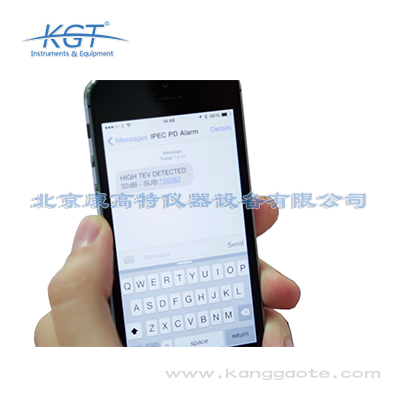

PD-Alarm在線開關柜局放監測系統的閾值報警功能通過多信號交叉驗證、自定義閾值配置、實時數據分析三大技術路徑實現，可為電力檢測、電力巡檢、絕緣測試工作提供可靠的預警支撐。具體實現邏輯為：設備同時采集開關柜的暫態地電壓TEV信號和超聲波信號，內置的邊緣計算模塊會先對兩種信號進行預處理，排除現場電磁干擾、機械振動、人員操作等非局放干擾信號，再將處理后的信號與用戶預設的多級閾值進行比對，當兩種信號同時超過閾值或者單種信號連續多次超過閾值時，就會觸發報警，報警響應時間小于100ms，用戶可根據不同電壓等級、不同運行環境的開關柜靈活調整閾值，適配不同場景的報警靈敏度要求，報警信息可實時推送到運維平臺，同時附帶對應的開關柜位置、歷史監測數據、故障類型預判結果，方便運維人員快速定位隱患。該功能為電力運維帶來的價值十分顯著：對于G端電網用戶而言，可大幅提升變電站巡檢的效率，減少人工巡檢的工作量，尤其適合無人值守變電站的遠程運維，可提前預警絕緣隱患，避免局放惡化導致的開關柜燒毀、大面積停電等事故，提升供電可靠性，符合智能電網的建設要求；對于B端高可靠性用電用戶而言，可實現電力設備絕緣狀態的全生命周期

PD-Alarm在線開關柜局放監測系統可從降低人工成本、提升缺陷發現及時性、降低停電損失三個維度，大幅提升變電站巡檢和電力運維的整體效率，對于G端公共管理部門和B端企業用戶都有極高的應用價值。首先是降低人工巡檢成本，傳統變電站開關柜巡檢采用人工手持局放測試儀的模式，1座110kV變電站的開關柜巡檢需要2~3名運維人員花費半天時間完成，每月至少巡檢1次，人工成本高，且運維人員現場作業還存在觸電、電弧傷害等安全風險，部署該系統后可實現24小時在線監測，日常巡檢不需要人工現場采集局放數據，僅需要在收到閾值報警信息后安排現場復核即可，可減少70%以上的人工巡檢工作量，降低運維人員的現場作業風險，大幅降低人力成本。其次是提升絕緣缺陷發現及時性，傳統人工巡檢只能采集巡檢時刻的局放信號，對于間歇性、偶發性的早期局放缺陷識別率不足40%，很容易遺漏早期絕緣隱患，該系統采用暫態地電壓TEV+超聲波雙檢測技術，可捕捉納秒級的微弱局放信號，對10pC及以上的局部放電檢測準確率超98%，可提前3~6個月發現開關柜內部的絕緣老化、接觸不良、氣隙放電等早期缺陷，幫助運維人員提前安排計劃檢修，避免缺陷發展為絕緣擊穿

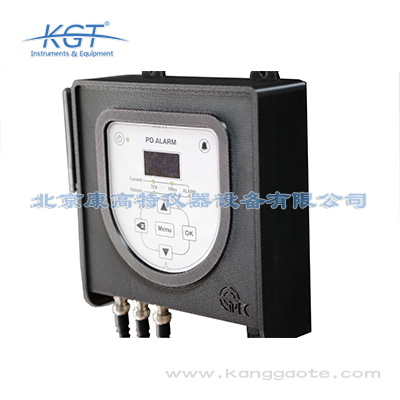

PD-Alarm在線開關柜局放監測系統是專門針對10kV~220kV電壓等級開關柜局部放電問題研發的在線監測設備，核心采用暫態地電壓TEV檢測、超聲波檢測雙技術路徑，可實現24小時不間斷局放信號采集、智能分析、閾值報警與標準化通訊輸出，全面滿足電力檢測、絕緣狀態評估的核心需求。該產品完全符合IEC 60270高壓局部放電測量國際標準、GB/T 7354-2018局部放電測量國家標準、DL/T 417-2019電力設備局部放電現場測量導則等行業標準要求，核心技術參數達到行業領先水平：暫態地電壓TEV檢測量程覆蓋0~60dBmV，測量精度±1dB，分辨率0.1dB；超聲波檢測量程覆蓋0~120dBμV，測量精度±2dB，分辨率0.5dB，采樣頻率達20MS/s，可捕捉納秒級的微弱局放信號，對10pC及以上的局部放電檢測準確率超95%。該系統適配的電力檢測場景非常廣泛，既可以用于各級電網公司的變電站巡檢、配電站房運維，也可以用于新能源場站（光伏、風電）升壓站開關柜局放測試、軌道交通配電系統絕緣監測、大型工業企業（鋼鐵、石化、制造）配電室運維、數據中心配電系統狀態監測，還可以用于市政公共設施的

相較于傳統手持式局放檢測儀、定期停電局放測試設備，PD-Alarm在線開關柜局放監測系統在檢測效率、監測連續性、數據準確性、適配性等方面優勢顯著，完全適配當前電力運維數字化的發展趨勢。首先是監測模式的優勢，傳統局放檢測依賴人工定期巡檢，巡檢周期通常為1~3個月，漏檢率極高，很容易錯過絕緣劣化的早期信號，而PD-Alarm支持24小時不間斷在線監測，數據上傳頻率最高可達1次/秒，可全程追蹤局放信號的變化趨勢，第一時間捕捉異常信號，尤其適合無人值守變電站的遠程巡檢需求。其次是檢測精度和可靠性的優勢，該設備同時采集暫態地電壓TEV和超聲波兩種局放特征信號，通過內置算法交叉驗證，可排除現場電磁干擾、人為操作誤差等影響，報警準確率可達95%以上，遠高于傳統單一檢測方式的設備，符合IEC、GB、DL等多項行業標準的精度要求。第三是部署和適配優勢，該設備采用非侵入式安裝方式，無需改動開關柜原有結構，無需停電即可完成部署，同時支持Modbus、MQTT、國網EC61850、南網104規約等通用電力通訊協議，可直接對接現有電力運維平臺、智能巡檢系統，無需額外二次開發，大幅降低項目部署成本。對于G端電網采

PD-Alarm在線開關柜局放監測系統的應用場景覆蓋幾乎所有需要對開關柜絕緣狀態進行監測的電力檢測、電力測試場景，核心應用場景包括四類：第一是10kV~500kV電壓等級的變電站運維場景，可安裝于變電站室內外開關柜內，替代人工完成高頻次的開關柜局放巡檢工作，尤其適合無人值守變電站的遠程絕緣狀態監測，可大幅降低運維人員的現場巡檢壓力，提升巡檢效率；第二是工礦企業、園區配電室的日常運維場景，針對化工、冶金、半導體制造等對供電可靠性要求極高的B端用戶，可實時監測廠區內部開關柜的局放狀態，提前預警絕緣隱患，避免因開關柜故障導致的意外停產損失；第三是軌道交通、新能源場站的電力運維場景，可應用于地鐵牽引變電所、光伏/風電場并網開關柜的局放檢測，保障公共交通、新能源并網的供電穩定性；第四是電力系統開關柜改造項目場景，可直接加裝到存量開關柜上，無需改動原有設備結構，快速完成存量電力設備的數字化升級，符合G端電網用戶的智能電網改造要求。該設備同時支持暫態地電壓TEV和超聲波兩種檢測方式，可交叉驗證局放信號，排除現場電磁干擾、機械振動等干擾因素，在線監測過程無需停電，不會影響正常的電力運行，閾值報警功能可

PD-Alarm在線開關柜局放監測系統屬于電力檢測專用設備，針對B端工業用戶、G端電網及公共事業單位的采購要求，其資質和標準符合性需要重點關注三類：第一類是國際國內標準符合要求，該產品嚴格遵循IEC 60270高壓試驗技術 局部放電測量國際標準、IEC 62478高壓設備局部放電超聲檢測國際標準，同時符合GB/T 7354-2018局部放電測量國家標準、GB/T 17626系列電磁兼容國家標準、GB/T 20840.8電子式互感器電磁兼容標準，電力行業層面符合DL/T 417-2019電力設備局部放電現場測量導則、DL/T 1416-2015超聲波法局部放電測試儀技術條件、DL/T 1815-2018開關柜局部放電在線監測技術導則等全部相關行業標準要求，測量精度、抗干擾能力、運行穩定性全部達標。第二類是行業準入資質，該產品已獲得國家電網電力科學研究院、南方電網科學研究院出具的入網檢測報告，通過了電力專用安全防護認證，同時擁有CNAS認可的第三方檢測機構出具的全項性能檢測報告、電磁兼容檢測報告，滿足電網公司、發電企業、市政電力管理部門等G端用戶的招標采購準入要求，也符合工業企業、數據中心

采購在線開關柜局放監測系統時，核心需要關注三大類合規性要求，分別是性能標準合規、電磁兼容合規、對接協議合規，PD-Alarm在線開關柜局放監測系統完全滿足各類G端電網項目、B端企業電力項目的采購標準。首先是性能標準合規，該設備符合IEC 62478高壓設備局部放電測量國際標準、GB/T 7354局部放電測量國家標準、DL/T 1416超聲波法局部放電測試儀技術條件電力行業標準，且通過了CNAS認可的第三方檢測機構的全性能測試，暫態地電壓TEV、超聲波檢測的精度、量程、報警響應速度等參數均達到行業領先水平，可滿足各類電力檢測、電力測試項目的性能要求。其次是電磁兼容和防護合規，該設備的外殼防護等級達到IP65，可適應開關柜內部高溫、高濕、高塵的運行環境，電磁兼容性能符合GB/T 17626系列標準要求，可在強電磁干擾的變電站環境下穩定運行，不會受到其他電力設備的信號干擾。第三是對接協議合規，該設備支持Modbus、MQTT、國網EC61850、南網104規約等通用電力通訊協議，可直接接入各級電網的智能運維平臺、企業內部的電力管理系統，無需額外二次開發，完全符合電網項目、大型企業電力項目的系

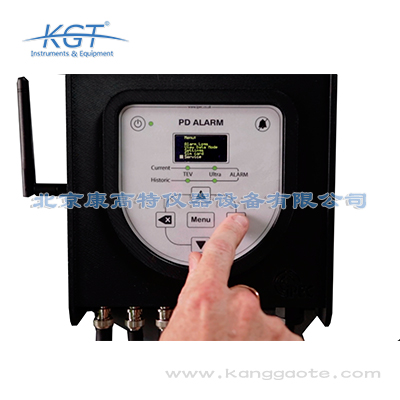

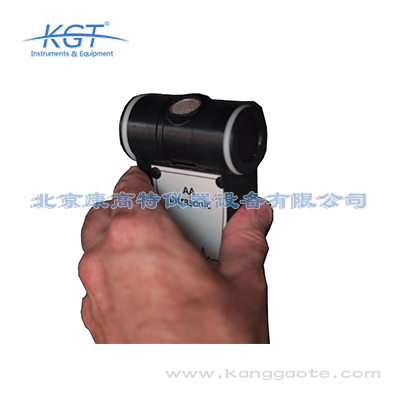

PD-Alarm在線開關柜局放監測系統是專為電力設備絕緣狀態檢測打造的專業監測設備，核心功能涵蓋暫態地電壓TEV檢測、超聲波檢測、24小時在線監測、多級閾值報警四大模塊，完全符合IEC 62478高壓設備局部放電測量國際標準、GB/T 7354局部放電測量國家標準、DL/T 1416超聲波法局部放電測試儀技術條件電力行業標準，可滿足各類電力檢測、電力測試項目的合規性要求。技術參數方面，暫態地電壓TEV檢測量程為0~60dBmV，測量精度±1dB，采樣頻率達100MHz，可精準捕捉ns級的暫態地電壓脈沖信號；超聲波檢測量程為0~120dBμV，測量精度±2dB，采樣頻率500kHz，可識別開關柜內部局放產生的微小超聲振動信號。閾值報警模塊支持多級閾值自定義設置，報警響應時間小于100ms，可根據不同電壓等級、不同運行環境的開關柜調整報警閾值，避免誤報漏報。系統通訊方面支持Modbus、MQTT等通用電力通訊協議，可直接對接現有SCADA系統、電力運維平臺、智能巡檢系統，無需額外二次開發，適配性極強。該設備可廣泛應用于各電壓等級變電站運維、開關柜日常巡檢、配電室絕緣狀態監測等場景，既符合電

PD-Alarm在線開關柜局放監測系統的通訊輸出模塊采用標準化、可擴展的設計方案，全面兼容電力行業主流通訊協議，完全可以對接各類現有變電站運維系統、企業電力管理平臺，不需要大規模改造現有系統架構，適配性極強。具體支持的協議包括三類：第一類是通用工業協議，包含Modbus-RTU、Modbus-TCP，可對接各類工業企業的能源管理系統（EMS）、配電自動化系統；第二類是電力行業專用標準協議，包含IEC 60870-5-104、DL/T 634.5104，可直接對接各級電網公司的變電站SCADA系統、配網自動化平臺、電力物聯網管理平臺；第三類是物聯網協議，包含MQTT協議，可對接各類云邊協同的運維管理平臺，同時支持私有化協議定制，滿足特殊項目的對接需求。在對接應用中，該系統可將暫態地電壓TEV檢測數據、超聲波檢測數據、閾值報警信息、設備運行狀態數據等標準化數據實時上傳到對接平臺，用戶可直接在現有運維平臺上查看開關柜的局放趨勢、絕緣狀態評估結果，不需要切換系統即可完成電力檢測數據的統一管理、分析和歸檔，完全符合變電站巡檢、配網運維的工作流程要求。針對不同應用場景的對接需求，該系統還支持自定義

PD-Alarm在線開關柜局放監測系統對比傳統手持局放測試設備，在檢測準確性、運維效率、系統兼容性等層面優勢十分突出，完全匹配B端工業用戶、G端電網及公共事業單位的電力運維需求。首先是檢測技術組合優勢，傳統手持設備多采用單一檢測技術，容易受現場電磁干擾影響出現誤判，該系統采用暫態地電壓TEV+超聲波雙檢測技術，其中暫態地電壓檢測針對開關柜內部沿面放電、絕緣子污穢放電等缺陷靈敏度更高，超聲波檢測針對氣隙放電、懸浮電位放電、接觸不良放電等缺陷識別更精準，兩種技術交叉驗證，可排除手機信號、現場施工振動等外部干擾，誤報率低于3%，檢測結果可靠性大幅提升。其次是監測模式優勢，傳統人工巡檢模式每月僅能開展1~2次現場檢測，無法捕捉間歇性、偶發性局放信號，該系統支持24小時在線監測，內置邊緣計算模塊可實時分析采集到的信號，可根據不同電壓等級開關柜的運行要求自定義閾值報警規則，分為預警、告警、嚴重告警三個等級，異常信號觸發后可即時推送告警信息，幫助運維人員第一時間掌握絕緣缺陷動態。第三是系統對接優勢，該產品的通訊輸出模塊支持Modbus-RTU、Modbus-TCP、MQTT、IEC 60870-5-
