FREJA409繼電保護測試系統的主要技術規格如下： **電源規格**： - 輸入電壓：100-240V AC - 頻率：50-60Hz - 最大輸入功率：2400VA **電流輸出規格**： - FREJA409配置：6×60A + 3×15A - 每相60A/300VA RMS - 輔助通道15A - 輸出波形：正弦波 **電壓輸出規格**： - 四通道電壓輸出 - 每通道：0-300V/150VA - 部分通道可轉換為電流 - 支持直流輸出 **開關量輸入**： - 通道數：10個 - 額定電壓：5-300V AC/DC - 用于繼電器接點監測 **開關量輸出**： - 通道數：6個 - 高速輸出能力 - 400V峰值，1A **工作環境**： - 工作溫度：0°C至+40°C - 存儲溫度：請參考手冊 - 濕度要求：請參考手冊 **物理規格**： - 尺寸：400×175×420 mm（寬×深×高） - 重量：21 kg - 設計為便攜式設備 **顯示屏**： - TFT LCD全彩觸摸屏 - 圖形化用戶界面 **通信接口**： - 以太網：用于計算機連接 -

FREJA409繼電保護測試系統在設計和技術方面具有多項核心優勢： **高兼容性**：FREJA409幾乎支持所有類型的保護繼電器測試，從傳統的機電式繼電器到現代數字繼電器，從簡單的過流繼電器到復雜的變壓器差動保護，都能夠進行精確測試。這種全面兼容性使FREJA409成為真正的全能型繼電保護測試儀。 **高功率輸出**：每相300VA的輸出能力是FREJA409的突出特點。高功率輸出確保設備能夠測試需要較大電流或電壓的保護繼電器，特別是高壓保護裝置。這種充足的輸出余量使測試結果更加準確可靠。 **靈活的通道配置**：FREJA409支持電壓通道轉換為電流通道，可提供多達9個電流通道。這一設計大大提高了設備在復雜測試場景下的靈活性，能夠滿足各種不同配置的測試需求。 **多種操作方式**： - 觸摸屏獨立操作：配備TFT LCD全彩觸摸屏，可在現場獨立使用 - 計算機軟件控制：通過FREJA Win軟件實現全自動測試 - 兩種方式可靈活切換 **豐富的接口和擴展性**： - 以太網接口：用于計算機連接和網絡控制 - USB接口：便捷的數據傳輸和設備連接 - IEC61850端口：

FREJA409繼電保護測試系統提供豐富的通信接口和擴展選項。 **通信接口**： 1. **以太網接口**： - 用于連接計算機進行控制 - 支持遠程操作和自動化測試 - 多臺設備可通過網絡同步 2. **USB接口**： - 便捷的計算機連接 - 支持數據快速傳輸 - 即插即用連接 3. **IEC61850端口**： - 專用端口用于數字化變電站測試 - 支持GOOSE報文發送和接收 - 支持采樣值（SV）測試 4. **GPS同步接口**： - 連接GPS200同步模塊 - 實現多臺設備時間同步 - 支持端到端測試應用 **開關量接口**： 1. **開關量輸入**：10個通道 - 額定電壓：5-300V AC/DC - 用于監測繼電器跳閘/合閘接點 - 支持繼電器動作時間測量 2. **開關量輸出**：6個通道 - 高速輸出設計 - 支持400V峰值，1A - 用于模擬繼電器接點輸入 - 可觸發被測保護裝置 **模擬量輸出**： - 電壓輸出：4

FREJA409繼電保護測試系統廣泛應用于電力系統的各個環節。 **電網系統應用**： - 變電站保護繼電器調試 - 變電站保護繼電器定期校驗 - 輸電線路保護裝置測試 - 配電自動化設備驗證 - 變電站綜合自動化系統測試 **發電廠應用**： - 發電機保護繼電器測試 - 變壓器保護裝置校驗 - 廠用電保護系統測試 - 發電機組同期系統測試 - 發變組保護聯動試驗 **工業電力系統應用**： - 大型工業企業中壓/高壓配電系統 - 鋼鐵、化工、礦山等行業的電力保護驗證 - 工廠變電所保護系統調試 - 大型電機保護繼電器測試 **數字化變電站應用**： - IEC61850標準設備測試 - GOOSE報文測試和仿真 - SV（采樣值）測試 - 數字化保護裝置端到端測試 - 智能變電站集成測試 **測試任務類型**： - 新設備出廠驗收試驗 - 設備安裝后調試試驗 - 運行中設備定期校驗 - 保護整定值驗證 - 保護系統動作行為分析 - 故障后保護動作評估 **繼電器測試類型**： - 過流保護測試 - 方向過流保護測試 - 差動保護測試 - 距離保護測試 - 頻率保護測試

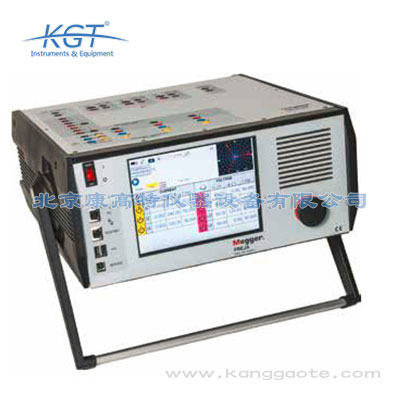

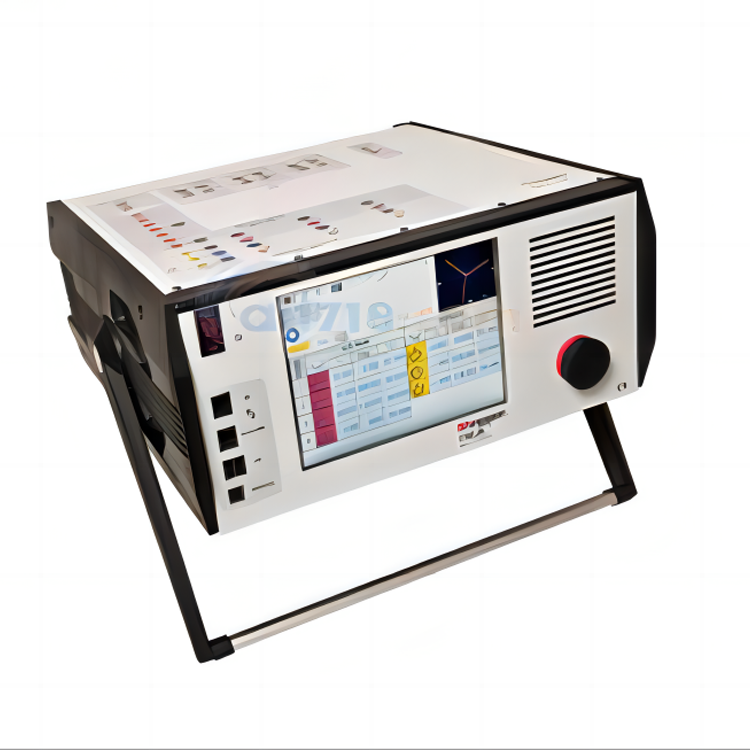

FREJA409是Megger公司推出的專業繼電保護測試系統，具有強大的輸出和全面的測試能力。 **電流輸出規格**： - FREJA409配置：6×60A + 3×15A - 六個高電流通道：每相60A/300VA RMS - 三個輔助電流通道：每相15A - 每相具備高電流、高功率輸出能力 **電壓輸出規格**： - 四通道電壓輸出 - 每通道最大300V/150VA - 部分電壓通道可轉換為電流通道使用 - FREJA409可將電壓通道轉換為電流，提供多達9個電流通道 **功率輸出**：最大輸入功率2400VA，支持各種高壓、高電流測試需求。 **支持的繼電器類型**： 1. **過流繼電器**： - 定時限過流繼電器 - 反時限過流繼電器 - 定時反時限過流繼電器 2. **方向過流繼電器**： - 電壓控制過流繼電器 - 電壓抑制過流繼電器 - 方向過流繼電器 3. **差動保護繼電器**： - 變壓器差動保護 - 母線差動保護 4. **固態和數字繼電器**： - 固態保護繼電器 - 微機型數字繼電
