DELTA4000系列12kV絕緣診斷系統屬于專業級電力絕緣檢測儀器，廣泛應用于電網、電廠、石油化工、軌道交通、電力設備制造等多個行業，可覆蓋各類高壓設備的絕緣診斷全場景需求。具體測試場景包括：一是高壓電網運維場景，可在765kV及以下電壓等級的變電站現場開展巡檢、預防性試驗，測試對象涵蓋電力變壓器、配電變壓器、套管、電纜、GIS、斷路器、電涌放電器、互感器等設備；二是電力設備制造場景，可在生產車間完成高壓設備出廠前的絕緣性能檢測，保障出廠產品質量符合相關標準要求；三是設備維修檢修場景，可在各類維修車間、第三方試驗站完成送檢高壓設備的絕緣診斷，排查絕緣老化、受潮、局部缺陷等隱患；四是軌道交通供電系統運維場景，可對地鐵、高鐵沿線的牽引供電系統高壓設備開展絕緣檢測，保障軌道交通供電安全；五是石油化工等高危行業的供電系統運維場景，可對廠區內高壓供電設備開展定期絕緣檢測，規避因絕緣故障引發的安全生產事故。此外該設備采用分體式設計，總重量僅為14kg+22kg，也適配移動測試車、高海拔、高低溫、高濕度等特殊作業環境的測試需求。

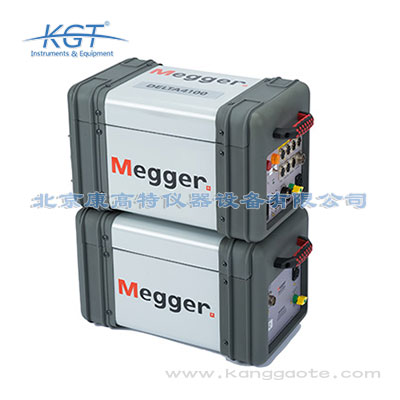

MEGGER DELTA4000系列12kV絕緣診斷系統是專業的全自動高壓絕緣功率因數/介質損耗測試設備，核心功能為評估各類高壓設備的絕緣狀況，除基礎的介質損耗（tanδ）、功率因數測試外，還支持變壓器繞組勵磁電流測試、自動升壓測試，可選配附件實現高壓匝數比測試，可同步測量電壓、電流、損耗功率、電容、電感、頻率等多類絕緣診斷相關參數。核心技術參數包括：輸出電壓0到12kV連續可調，輸出功率3.6kVA，測試頻率覆蓋1-500Hz，其中45-70Hz工頻區間可滿功率12kV輸出，15-400Hz區間支持4kV輸出，1-500Hz寬頻區間支持250V輸出；測量精度方面，電壓精度±（讀數的1%+1位），電流精度±（讀數的1%+1位），電容測量范圍0到100μF，精度±（讀數的0.5%+1pF），功率因數、介損角精度均為±（讀數的0.5%+0.02%）；抗干擾能力方面可抑制最高15mA的干擾電流，信噪比最高可達1:20，可承受500μT@50Hz的全方向電磁干擾；供電支持100-240V±10%寬幅電壓輸入，適配各類現場供電環境，同時配備UST正接法、GST反接法等8種測試模式，可滿足接地、不

DELTA4000系列12kV絕緣診斷系統可覆蓋絕大多數高壓電力設備的絕緣故障排查需求，適配電網故障搶修、電廠設備異常診斷、軌道交通供電系統故障定位等多種場景。針對變壓器設備，可通過介損測試、勵磁電流測試、匝數比測試識別繞組變形、絕緣受潮、匝間短路、套管缺陷等常見故障；針對GIS設備，可通過介損和電容測試識別氣室絕緣缺陷、SF6氣體受潮、絕緣子劣化等故障；針對高壓斷路器，可測試滅弧室、絕緣拉桿的絕緣性能，識別絕緣老化、受潮等缺陷；針對電力電纜，可測試電纜主絕緣的介損和電容值，識別電纜局部老化、進水受潮、中間接頭缺陷等故障；針對避雷器設備，可測試閥片的絕緣性能，識別閥片劣化、受潮等故障；針對旋轉電機（發電機、電動機），可測試定子繞組的絕緣性能，識別絕緣老化、受潮、局部放電等缺陷。該設備的測試精度可識別早期絕緣性能劣化，在設備故障尚未完全爆發時即可發現隱患，幫助用戶提前開展隱患治理，避免非計劃停機帶來的經濟損失，尤其適合對供電可靠性要求較高的電網、電廠、軌道交通、石油化工等行業的故障排查場景。

使用DELTA4000系列12kV絕緣診斷系統開展絕緣測試可根據測試需求選擇自動測試或手動測試兩種操作模式，操作流程均符合電力行業現場試驗的規范要求。自動測試模式下，首先完成測試設備與被測對象的接線核驗，確認接地措施符合安全要求后，在配套POWERDB軟件中選擇對應被測設備的測試模板，設置最高測試電壓、升壓速率、測試次數等參數，啟動測試后設備將自動完成升壓、多維度參數測量、降壓全流程，測試完成后軟件將自動生成標準化測試報告，可直接導出存儲，該模式適配批量設備巡檢、定期預防性試驗等場景，可大幅降低人工操作誤差。手動測試模式下，完成接線和安全核驗后，通過專屬DELTA控制軟件實時調整測試電壓、測試頻率等參數，可按需開展針對性的故障排查測試，適合已知設備存在異常、需要精細化調整測試參數的故障診斷場景。測試過程中需嚴格遵守電力現場作業安全規范，測試前確認被測設備完全斷電、充分放電，測試過程中保持安全距離，嚴禁在測試過程中觸碰測試接線端，測試完成后確認設備完全降壓、放電完成后再拆除接線。

DELTA4000系列12kV絕緣診斷系統的應用場景覆蓋電力、軌道交通、石油化工等多個行業的核心檢測需求，核心應用場景包含電力設施運維巡檢、高壓設備故障檢測、電氣設備絕緣測試、現場環境評估等多個維度。從適用行業來看，電網企業可將其用于輸變配電設備的日常巡檢、抽檢、故障排查工作；發電企業（含火電、水電、新能源電站）可將其用于廠區內升壓站、主變壓器、送出線路相關設備的定期絕緣檢測；軌道交通運營單位可將其用于牽引供電系統的接觸網、主變、GIS等設備的絕緣性能核驗；石油化工企業可將其用于廠區自有供電系統的高壓設備絕緣檢測，規避易燃易爆環境下的電氣安全風險。該設備的測試對象覆蓋絕大多數高壓電氣設備，包含變壓器、套管、GIS（氣體絕緣開關設備）、高壓斷路器、電力電纜、避雷器、旋轉電機等，單臺設備即可滿足用戶多數高壓絕緣測試需求，無需搭配多臺不同功能的檢測設備，可大幅降低現場檢測的設備攜帶負擔，提升檢測效率。

相比傳統的介質損耗測試設備，DELTA4000系列12kV絕緣診斷系統具備多維度的獨有優勢：一是多功能集成優勢，除基礎的介損、功率因數測試外，還集成了勵磁電流測試、自動升壓測試、電容電感測試等多類功能，可選配附件實現高壓匝數比測試，單臺設備即可覆蓋絕大多數高壓設備的絕緣診斷需求，無需攜帶多臺測試設備趕赴現場，大幅降低現場測試的設備運輸負擔；二是強環境適應性優勢，分體式設計總重量僅為14kg+22kg，便于現場搬運，設備經過高溫、低溫、高海拔、高濕度、強電磁干擾等嚴苛環境測試，可適配各類復雜現場作業環境，寬幅100-240V供電設計，即便采用現場發電機供電，也可輸出穩定無諧波的測試電壓，保障測試結果穩定；三是智能算法優勢，搭載專利申請中的智能溫度校正功能和自動電壓相關性探測功能，無需人工查詢溫度校正表，也無需人工判斷是否需要開展升壓測試，大幅降低對測試人員的專業能力要求，同時減少人為誤差；四是測試效率優勢，動態噪聲抑制技術可大幅縮短測試信號的穩定時間，相比傳統設備測試效率可提升30%以上，寬頻1-500Hz的輸出范圍可支持大電容試品的測試需求，可選配諧振電感將輸出電流提升至4A，進一步拓

DELTA4000系列12kV絕緣診斷系統的測試結果可靠性從多維度得到技術保障：首先是硬件層面采用先進的噪聲抑制和信號獲取電路，可抑制最高15mA的干擾電流，信噪比最高可達1:20，即便在765kV變電站這類強電磁干擾的現場環境下，也能獲取精準的測試信號；其次采用變頻測試電壓源設計，測試信號頻率異于工頻，可有效過濾現場工頻干擾，大幅縮短讀數穩定時間，提升測試效率；第三搭載處于專利申請中的智能溫度校正功能，可通過寬頻介損測試獲取被試品的溫度相關性，通過數學算法直接將測試值校正為20℃標準溫度下的數值，無需額外查詢溫度校正表，規避人工校正帶來的誤差；第四搭載處于專利申請中的自動電壓相關性探測功能，可自動識別被試品的絕緣性能是否存在電壓相關性，提醒測試人員是否需要開展升壓測試，避免漏檢絕緣隱患。該設備的測量精度符合IEC、GB、電力行業DL等高壓設備絕緣檢測的相關標準要求，所有測量參數的精度均滿足行業試驗規程的要求，測試數據以XML格式存儲，可追溯、可導出，符合電網、國有單位等G端用戶的測試數據管理規范，同時也滿足電力設備制造、石油化工等B端用戶的質量管控數據要求。

使用DELTA4000系列12kV絕緣診斷系統進行絕緣檢測的標準操作流程分為三個階段：第一是前期準備階段，首先確認被測設備已完全斷電、完成充分放電，做好被測區域的安全隔離措施，清理被測設備接線端子表面的污穢、氧化層，避免影響測試精度，按照設備說明書要求連接高壓測試線、低壓測試線和接地端，確認接線牢固無松動；第二是測試執行階段，在設備操作界面選擇對應的被測設備類型（可選變壓器、套管、斷路器、電纜、避雷器、旋轉電機等模式），設置目標測試電壓，啟動測試后設備將自動完成升壓、數據采集、降壓、自動放電的全流程，測試過程中無需人工干預；第三是數據處理階段，測試完成后可直接在設備界面查看介質損耗、功率因數、電容量等測試結果，也可將數據導出至存儲設備或同步至運維管理系統。測試過程中的注意事項包括：測試現場環境溫度需保持在-10℃到50℃之間，相對濕度不高于80%，避免凝露導致的爬電風險；高壓測試線需與接地體、無關設備保持至少1.5米的安全距離，避免測試過程中發生放電；核工業場景下使用時需確認設備處于輻射防護要求允許的環境范圍內，軌道交通場景下測試需盡量避開牽引供電系統的高峰負荷時段，減少諧波干擾對測試

DELTA4000系列12kV絕緣診斷系統的應用覆蓋電力、核工業、水務、環保、軌道交通等多個對高壓設備運行可靠性要求極高的行業，具體場景包括：第一是電力行業，涵蓋電網公司變電站日常運維巡檢、新設備投運前的交接試驗、高壓設備大修后的性能核驗，可對主變壓器、套管、GIS斷路器、10kV/35kV配電電纜、避雷器等設備進行絕緣狀態檢測，也可應用于火力、風力、光伏發電站的升壓站設備絕緣檢測；第二是核工業領域，可對核島內的高壓配電設備、應急供電系統的旋轉電機、電纜進行絕緣診斷，滿足核級設備高可靠性的檢測要求；第三是水務行業，可對供水廠、污水處理廠的高壓供水泵配套旋轉電機、廠區高壓配電電纜、變壓器的絕緣狀態進行定期檢測；第四是環保行業，可應用于垃圾焚燒發電、危廢處理項目的高壓發電設備、配電系統的絕緣檢測；第五是軌道交通行業，可對地鐵、城際鐵路的牽引供電系統變壓器、環網電纜、牽引電機的絕緣狀態進行檢測，保障軌道交通供電系統的穩定運行。除此之外，該設備也適用于各類工業制造企業的自備電站、高壓配電系統的日常絕緣檢測場景。

DELTA4000系列12kV絕緣診斷系統在電力運維巡檢場景下具備多重優勢，可有效提升運維巡檢的效率和檢測準確率。首先是測試效率優勢，相比傳統工頻介損測試設備，該設備采用變頻抗干擾技術，讀數穩定速度提升60%以上，單臺設備測試時間可縮短至傳統設備的1/3，同時單臺設備可覆蓋變壓器、GIS、斷路器、電纜等多類設備的絕緣測試需求，無需攜帶多臺檢測設備，可大幅減少運維人員的現場工作量，提升巡檢效率；其次是檢測準確率優勢，設備的高精度測量和強抗干擾性能，可有效避免現場電磁干擾帶來的測試數據誤差，可識別早期細微的絕緣劣化，提前發現設備隱患，降低漏檢、誤檢概率；第三是操作便捷優勢，支持預設測試模板的自動測試模式，運維人員完成接線后即可啟動自動測試，無需復雜的參數設置，降低了對運維人員的專業技能要求，同時自動生成標準化測試報告，無需人工整理記錄，減少了人工記錄的誤差；第四是數據管理優勢，測試數據可自動同步至運維管理系統，自動關聯設備健康檔案，可實現設備絕緣性能的趨勢分析，為狀態檢修提供數據支撐，幫助運維部門從定期檢修向狀態檢修轉型，進一步提升運維管理水平，降低運維成本。

DELTA4000系列12kV絕緣診斷系統是美國Megger推出的全自動功率因數（介損）測試類工業檢測設備，核心功能覆蓋高壓設備絕緣狀況全維度診斷，除基礎的介質損耗測試外，還可實現變壓器繞組勵磁電流測試、自動升壓測試，選配匝數比電容后還可完成高壓匝數比測試，可為用戶提供完整的AC絕緣狀況診斷解決方案。該設備的核心測量參數包含測試電壓、測試電流、損耗功率、功率因數、電容五大類，可滿足絕大多數高壓電力設備的絕緣性能測試需求。設備采用變頻測試電壓源設計，輸出測試信號異于工頻頻率，搭配行業領先的硬件濾波技術，可有效過濾現場復雜電磁環境帶來的信號噪聲，保障測試結果的可靠性與讀數穩定性，同時大幅縮短讀數等待時間，測試精度處于行業領先水平。該設備可直接在765kV及以下電壓等級的變電站現場開展測量工作，無需額外的屏蔽配套設施，適配各類復雜現場工況。同時設備支持兩種控制模式，可通過POWERDB軟件實現全流程自動測試與標準化報告生成，也可通過專屬DELTA控制軟件開展實時手動測試，適配不同場景下的測試操作需求。

DELTA4000系列12kV絕緣診斷系統的測試精度和抗干擾性能均處于行業領先水平，可適配各類復雜現場工況的測試需求。精度層面，該設備的電容測量精度可達±0.5%+1pF，功率因數測量精度可達±（0.05%讀數+0.0002），電壓測量精度可達±1%，電流測量精度可達±0.5%，可精準識別高壓設備絕緣性能的細微變化，提前發現潛在絕緣缺陷?？垢蓴_層面，設備采用變頻測試電源技術，可輸出異于工頻的測試信號，搭配新一代硬件數字濾波技術，可有效過濾現場工頻干擾、電磁輻射干擾、相鄰設備運行干擾等多種噪聲信號，即使在765kV電壓等級的強電磁干擾變電站現場，也可快速輸出穩定可靠的測試數據，無需額外搭建屏蔽設施。相比傳統工頻介損測試設備，該設備的讀數穩定速度提升60%以上，可大幅縮短現場測試的等待時間，尤其適配電力運維巡檢、故障搶修等需要快速獲取測試數據的場景，可有效提升檢測效率，降低現場作業的安全風險。
