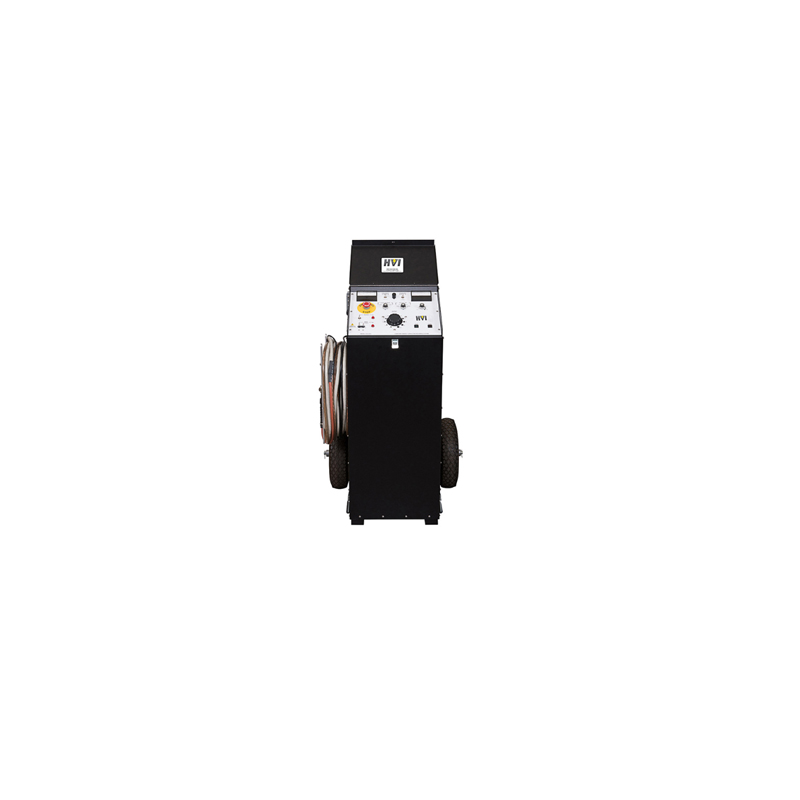

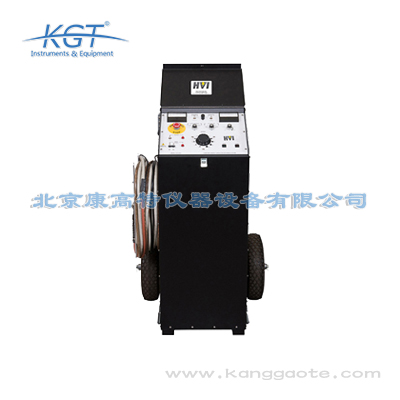

美國HVI(美高測) CDS2010U電纜故障定位儀是專業的中高壓電纜故障定位成套設備，核心功能覆蓋電力電纜全場景檢測需求。首先具備故障精準定位功能，專為額定電壓高達35kV的電纜系統故障定位設計，可適配10kV配電電纜、20kV中壓電纜、35kV高壓電纜的故障排查需求，輸出電壓支持5/10/20kV三檔可調，單脈沖輸出能量穩定為1000焦耳，屬于真正的受控/恒定能量重?fù)羝鳎稍诓粨p傷電纜完好段的前提下觸發故障點穩定放電。其次具備高阻故障預處理功能，配備最高400mA的燒斷電流，可快速降低高阻故障的電阻值，使故障點在更低電壓水平下即可產生穩定放電，避免過高電壓沖擊對電纜本體造成二次損傷。第三具備多技術兼容定位功能，內置高壓耦合器，可匹配TDR/電纜雷達技術，支持電弧反射法、電流脈沖法等多種主流定位方法，同時可適配市面主流的聲學、電磁檢測儀器，實現故障點從初步測距到精準定點的全流程檢測。該設備可廣泛應用于電力行業的運維巡檢、故障檢測、絕緣測試、環境評估等場景，適配電網、電廠、電力工程企業等多類用戶的檢測需求。

美國HVI(美高測)CDS2010U電纜故障定位儀是專業級高壓電纜故障定位成套設備，專為額定電壓35kV及以下電纜系統故障定位設計，核心功能涵蓋可控能量沖擊技術、高燃燒電流故障預處理、智能測試控制、多場景適配設計四大類。核心技術參數如下：高壓輸出支持0–5/10/20 kV DC三檔可調且支持帶負載切換，各檔位滿壓狀態下均可輸出1000J恒定放電能量，即使在5kV低電壓檔位也能保持全能量放電，實現高效定位的同時減少對完好電纜段的沖擊損傷。燃燒電流參數為5kV檔位可達400mA、10kV檔位200mA、20kV檔位100mA，可快速降低高阻故障阻抗，將高阻故障轉換為低阻故障后支持低電壓模式定位。智能控制層面，放電速率支持6–10秒自適應調節，可適配不同絕緣材質、不同長度的電纜以及不同類型的故障特性。設備內置高壓耦合器，支持電弧反射法和電流脈沖法兩種主流定位模式，可兼容Radar Engineers Model 1669等市面上主流的TDR/電纜雷達設備。安全與適配性參數上，標配50英尺EPR低溫柔性輸出電纜，在-40℃低溫環境下仍可保持柔性不受損；輸入電源分為兩個版本，CDS-2010U

美國HVI(美高測)CDS2010U電纜故障定位儀從硬件設計到功能配置均針對戶外、野外等嚴苛作業環境做了專項優化，可適配多種復雜工況下的電纜故障定位需求。首先在低溫環境適配層面，設備標配的50英尺EPR高壓輸出電纜采用特種低溫柔性材質，在-40℃的極寒環境下仍可保持良好的柔性，不會出現外皮開裂、變硬彎折受損的情況，完全滿足我國北方高緯度地區冬季戶外作業、高海拔地區冬季運維的需求。其次在高濕、溫差大的作業環境下，設備內置專用防冷凝加熱器，可在開機后快速提升內部腔體溫度，避免因溫差導致的內部元器件結露受潮，保障高壓輸出的穩定性與設備的運行安全，可適配南方梅雨季節戶外作業、地下隧道電纜排查、地下管廊電纜運維等潮濕環境的作業需求。第三在復雜現場環境的安全適配層面，設備配備外部聯鎖裝置、緊急停止按鈕等多重安全保護功能，可在作業人員誤操作、現場無關人員誤觸設備時立即切斷高壓輸出，保障現場作業人員的安全，適配廠區、礦山、地鐵沿線等人員流動復雜的作業場景。同時設備支持230V輸入規格，可適配國內所有市政供電網絡，無需額外配置升壓/降壓轉換設備，整機采用便攜式加固設計，可通過小型運維車輛運輸，適應山區、

美國HVI(美高測) CDS2010U電纜故障定位儀的電壓覆蓋范圍廣，可適配35kV及以下所有電壓等級的電力電纜測試需求，具體覆蓋場景包括：第一是10kV及以下電壓等級電纜，涵蓋城市配網10kV配電電纜、0.4kV低壓民用電纜、工業園區內部配電電纜、電廠廠用低壓電纜等，可用于該類電纜的日常絕緣巡檢、故障排查、交接試驗等場景，5kV輸出檔位即可滿足該類電纜的測試需求，不會出現過電壓損傷電纜的問題。第二是20kV電壓等級電纜，涵蓋部分城市試點的20kV配網電纜、大型工業企業專用20kV供電電纜等，10kV輸出檔位即可觸發該類電纜故障點穩定放電，適配該類電纜的故障定位、絕緣檢測需求。第三是35kV電壓等級電纜，涵蓋城市主網35kV輸電電纜、大型新能源電站35kV集電線路電纜、跨省跨區供電的35kV支線電纜等，20kV輸出檔位即可匹配該類電纜線到中性點20kV的測試需求，實現故障點的精準定位。相比普通僅支持10kV及以下電纜測試的定位設備，該設備的電壓覆蓋范圍可滿足絕大多數電力場景的測試需求，減少用戶多設備采購的成本投入，提升投資回報率。

美國HVI(美高測) CDS2010U電纜故障定位儀的設計、生產、性能檢測均嚴格符合國際、國內電力行業相關標準要求，可滿足各類合規性檢測項目的使用需求。國際標準方面，符合IEC 61010-1《測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求》、IEC 60270《高電壓試驗技術 局部放電測量》等相關國際標準條款要求，適配涉外電力項目、跨國企業的檢測標準要求。國家標準方面，符合GB/T 16927.1-2011《高電壓試驗技術 第1部分：一般定義及試驗要求》、GB/T 18857-2019《配電線路帶電作業技術導則》中關于電纜檢測設備的相關要求。電力行業標準方面，符合DL/T 849.1-2004《電力設備專用測試儀器通用技術條件 第1部分：電纜故障測試儀》的所有技術指標要求，包括輸出電壓精度、能量穩定性、定位誤差、安全防護等核心條款。所有標準符合性均經過權威檢測機構驗證，可適配G端政府采購、電網合規性檢測、電廠定期試驗等對標準要求較高的使用場景。

美國HVI(美高測)CDS2010U電纜故障定位儀嚴格遵循多項國內外行業標準研發生產，具體符合的標準包括：國際標準層面符合IEC 61010-1測量、控制和實驗室用電氣設備的安全要求，IEC 60229電力電纜試驗規程相關檢測要求；國內標準層面符合GB/T 3048.11電線電纜電性能試驗方法第11部分：耐電痕試驗相關要求，DL/T 849.4電力設備專用測試儀器通用技術條件第4部分：電纜故障測試儀的全部技術參數要求，GB/T 18857配電線路帶電作業技術導則中關于電纜檢測設備的相關要求。針對G端政府、國有單位的采購需求，該設備的輸出電壓等級、檢測精度、防護等級、抗干擾性能等全部參數均滿足電網、市政、軌道交通、核工業等領域國有單位的采購技術規范要求，設備支持與國有單位現有運維管理系統、資產臺賬系統對接，檢測數據可直接納入單位的合規檢測檔案，滿足國有單位標準化、合規化運維的管理要求，適配政府采購中關于檢測設備的性能、標準符合性、系統對接能力等多維度的評估要求，可支撐國有單位開展電纜巡檢、故障排查等各類合規性檢測工作，保障公共電力系統的穩定運行。

美國HVI(美高測)CDS2010U電纜故障定位儀的適用場景覆蓋電力、核工業、水務、環保、軌道交通等多個高要求行業，不同行業的具體應用場景如下：第一是電力行業，可用于配電網運維單位的10kV、20kV配網電纜故障排查，變電站內部10kV-25kV站用電纜、出線電纜的日常巡檢與故障定位，工礦企業自備電廠的動力電纜運維檢測；第二是核工業領域，可用于核電廠常規島區域、附屬配套設施的電力電纜故障排查，滿足核工業領域電氣檢測的精度與抗干擾要求；第三是水務與環保行業，可用于自來水廠、污水處理廠、供水管網加壓站、垃圾焚燒發電站、危廢處理站的電力電纜、控制電纜故障檢測，適配潮濕、腐蝕等特殊作業環境的使用需求；第四是軌道交通行業，可用于城市地鐵、城際輕軌沿線的10kV供電電纜、信號控制電纜的故障排查，可抵御軌道交通沿線的強電磁干擾，保證檢測結果的準確性。針對B端民營電力運維企業、工礦企業動力部門，該設備可大幅縮短故障排查時間，降低停電帶來的生產損失，提升運維效率；針對G端電網公司、市政公用事業單位、軌道交通運營單位，該設備可滿足標準化運維、合規檢測的工作要求，適配公共設施運維的高可靠性需求。

高阻故障是電力電纜運維中的常見難點，占電纜故障總量的70%以上，普通定位設備往往難以在不損傷電纜的前提下實現精準定位，美國HVI(美高測) CDS2010U電纜故障定位儀針對高阻故障場景具備三大核心優勢：第一是具備可控?zé)┕δ埽O(shè)備配備最高400mA的恒流燒斷輸出，可在可控范圍內對高阻故障點的碳化層、高阻層進行逐步燒穿，快速降低故障點的電阻值，使故障點可以在更低的電壓水平下產生穩定放電，避免普通設備突然施加過高電壓導致的電纜絕緣層擊穿、完好段損傷等問題。第二是恒定能量輸出設計，設備屬于真正的受控恒定能量重?fù)羝鳎看屋敵龅拿}沖能量穩定為1000焦耳，不會出現電壓波動導致的能量忽高忽低問題，既可以保證故障點持續穩定放電，又不會出現能量過剩損傷電纜的情況，實現“找到故障而不引發新故障”的測試目標。第三是多技術兼容定位，設備內置高壓耦合器支持電弧反射法、電流脈沖法等專門針對高阻故障的定位技術，可有效過濾高阻故障的波形干擾，測距精度相比普通設備提升80%以上，高阻故障的整體定位耗時可縮短60%以上，大幅提升運維效率，減少停電損失。

美國HVI(美高測) CDS2010U電纜故障定位儀兼容當前電力行業主流的所有電纜故障定位方法，可根據故障類型、現場環境選擇最優的定位方案。第一是時域反射法（TDR/電纜雷達），設備內置高壓耦合器可采集電纜的時域反射波形，通過分析入射波與故障點反射波的時間差計算故障點距離，適用于低阻故障、斷線故障的快速初步測距。第二是電弧反射法，設備輸出可控高壓脈沖使故障點產生電弧，結合TDR技術采集電弧產生的反射波形，可有效過濾高阻故障的波形干擾，大幅提升高阻故障、閃絡故障的測距精度，是當前中高壓電纜故障定位的主流技術。第三是電流脈沖法，設備可采集故障點放電產生的電流脈沖信號，通過分析脈沖信號的傳播時間計算故障點距離，適用于交聯電纜、鎧裝電纜等特殊結構電纜的故障測距。第四是聲磁同步定點法，設備輸出的1000焦耳恒定能量脈沖可使故障點持續穩定放電，釋放出聲波和電磁波信號，用戶可外接聲磁檢測儀器，通過分析兩種信號的時間差實現故障點的厘米級精準定點。除此之外設備還支持高壓燒穿預處理功能，通過400mA的燒斷電流降低高阻故障的電阻值，使故障點可在更低電壓下穩定放電，適配復雜故障的定位需求。

美國HVI(美高測) CDS2010U電纜故障定位儀屬于專業電力電纜檢測設備，主要應用于電力行業的四大類場景：第一是運維巡檢場景，適用于電網公司配網運維部門、電廠運維部門、工業園區運維部門的日常電纜巡檢，可定期檢測電纜的絕緣性能，排查潛在的絕緣隱患，提前識別故障風險，降低突發故障的發生概率。第二是突發故障檢測場景，適用于電網、電廠、市政供電系統突發電纜故障的快速定位，可在短時間內鎖定故障點位置，大幅縮短故障排查時間，減少停電帶來的經濟損失和民生影響。第三是絕緣測試場景，適用于電力工程企業的新敷設電纜交接試驗、在運電纜的定期絕緣性能核驗、老舊電纜的剩余使用壽命評估，可準確檢測電纜絕緣層的老化、破損、受潮等問題，為電纜運維方案的制定提供數據支撐。第四是環境評估場景，適用于地下管廊、潮濕區域、高腐蝕區域、高寒高海拔區域等特殊環境下敷設的電纜運行適配性評估，可檢測環境因素對電纜絕緣性能的影響，為特殊區域的電纜選型、運維方案優化提供依據。設備適配B端民營發電企業、電力工程企業、工業企業運維部門，以及G端電網公司、國有發電集團、市政電力管理部門等不同類型用戶的場景需求。
