康高特CDRAD 2.0 DR模體的核心技術參數完全符合國內外相關行業標準要求，具體參數如下：一是基礎物理參數，模體整體尺寸為265mm×265mm×10mm，基材采用高純度航空級鋁和光學級亞克力復合制作，基材均勻性誤差≤0.5%，無內應力、無雜質，確保檢測結果的準確性，整體重量?jī)H3.2kg，便于攜帶和移動使用；二是檢測性能參數，內置的對比度細節陣列包含20組不同直徑、不同厚度差的細節體，細節體直徑范圍為0.25mm-10mm，厚度差范圍為0.03mm-2mm，低對比度檢測下限可達0.3%，空間分辨率檢測上限可達10LP/mm，可覆蓋當前所有主流工業DR設備的性能檢測需求，可識別0.2mm級的微小缺陷；三是適配參數，支持的X射線能量范圍為20kV-160kV，適配平板探測器、CMOS探測器、線陣探測器等所有類型的DR探測器，無論是固定式DR還是移動式、便攜式DR均可適配，不需要額外的適配配件；四是軟件分析參數，配套的專用分析軟件可自動識別細節體陣列，自動計算圖像質量因子（IQF）、對比度細節曲線、均勻性偏差、偽影占比等核心參數，計算誤差≤2%，檢測完成后可自動生成標準化的質控報告，無需

康高特CDRAD 2.0 DR模體的設計、生產、性能驗證完全遵循國內外現行的DR設備質量控制相關標準，可滿足各行業的合規檢測需求。國際標準方面，符合IEC 62220-1《醫用電氣設備 數字X射線成像裝置的特性 第1部分：量子探測效率的測定》、IEC 61223-3-2《醫學影像設備 評定常規性能 第3-2部分：驗收和穩定性試驗 數字X射線攝影設備》中關于對比度細節檢測模體的相關要求，可用于出口類DR設備的性能校準檢測。國內標準方面，首先符合通用類標準GB/T 19042.1《醫用成像部門的評價及例行試驗 第3-1部分：X射線攝影和透視設備的驗收試驗 數字X射線攝影設備》、GB/T 20127《無損檢測 射線數字成像檢測 導則》的相關要求；其次滿足各行業專項標準要求，包括電力行業DL/T 1830《電力設備X射線數字成像檢測技術導則》、核工業行業EJ/T 1176《核工業射線數字成像檢測質量控制規范》、軌道交通行業GB/T 35389《軌道交通 車輛部件射線數字成像檢測方法》、特種設備行業TSG Z7001《特種設備檢驗檢測機構核準規則》中關于DR設備質控的相關要求。所有參數均通過國家

電力行業的DR檢測主要面向GIS設備殼體焊縫、絕緣子芯棒內部缺陷、輸電線路桿塔焊縫、變壓器繞組變形、開關柜內部缺陷等檢測對象，要求DR設備具備極高的微小缺陷檢出能力，且需滿足野外現場檢測的校準需求，康高特CDRAD 2.0 DR模體針對電力行業的需求具備多重適配優勢。首先是性能適配優勢，其0.3%的低對比度檢測下限可精準評估DR設備對絕緣子內部微小氣泡、GIS焊縫微小夾渣等低對比度缺陷的檢出能力，10LP/mm的空間分辨率可滿足0.2mm級微小裂紋的檢測校準需求，完全符合DL/T 1830電力行業標準的要求；其次是場景適配優勢，模體整體重量?jī)H3.2kg，輕便易攜帶，可適配野外現場的便攜式DR設備校準需求，單次檢測時間不超過5分鐘，可大幅提升現場校準效率，不需要復雜的安裝調試流程；第三是數據合規優勢，檢測生成的質控?cái)?shù)據可溯源到國家計量基準，可作為電網企業DR設備資質認定、電力設備檢測報告合規性核驗的有效依據，滿足國有電力企業的質控管理要求；第四是劑量?jī)?yōu)化優勢，可評估不同輻射劑量下的DR成像質量，幫助現場檢測人員優化曝光參數，在保證缺陷檢出率的前提下降低輻射暴露風險，符合電力行業現場作業的

B端工業檢測機構的核心需求是保證DR設備檢測結果的準確性、提升檢測效率、滿足資質認定要求、提升投資回報率，采購康高特CDRAD 2.0 DR模體時需重點關注以下幾類性能指標：第一是測量精度指標，重點關注低對比度檢測誤差和空間分辨率檢測誤差，康高特CDRAD 2.0 DR模體的低對比度檢測誤差≤0.1%，空間分辨率檢測誤差≤0.5LP/mm，可保證校準后的DR設備缺陷檢出率提升15%以上，減少重復檢測成本，提升檢測報告的可信度；第二是適配性指標，重點關注模體支持的探測器類型、能量范圍，康高特CDRAD 2.0 DR模體支持平板、CMOS、線陣等所有類型的DR探測器，支持20kV-160kV的能量范圍，可適配檢測機構所有存量DR設備的校準需求，無需重復采購不同類型的質控模體，降低采購成本；第三是檢測效率指標，重點關注單次檢測時間和軟件自動化程度，康高特CDRAD 2.0 DR模體單次檢測時間≤5分鐘，配套軟件可自動計算所有質控參數、生成標準化報告，無需人工干預，可大幅提升校準效率，減少設備停機時間；第四是系統兼容性指標，重點關注分析軟件是否支持對接檢測機構現有的LIMS實驗室信息管理系統，

康高特CDRAD 2.0 DR模體作為工業DR系統的核心質控校準器具，應用場景覆蓋多個重點工業領域的B端和G端用戶。B端用戶場景包括：裝備制造企業的DR設備日常質控，用于壓力容器、鋼結構、復合材料部件的探傷設備校準；第三方工業檢測機構的DR設備資質認定校準，為CMA、CNAS資質評審提供合規的質控?cái)?shù)據；DR設備生產廠商的研發測試與出廠校準，用于驗證新研發DR設備的成像性能是否符合設計要求。G端用戶場景包括：各級計量檢定機構的DR設備量值傳遞，作為工業DR性能檢測的標準器具開展量值溯源工作；特種設備檢驗研究院的DR設備定期校準，用于鍋爐、壓力容器、壓力管道等特種設備檢測用DR設備的性能核驗；國有電力、核工業、軌道交通運營單位的內部質控，用于本單位現場檢測用DR設備的定期性能校驗。具體行業覆蓋電力、核工業、水務、環保、軌道交通、航空航天、特種設備檢測等多個領域，可適配實驗室固定場景、野外現場檢測場景、車間生產在線檢測場景等多種工況，無論是需要高精度校準的實驗室環境，還是條件復雜的戶外檢測現場，該模體均可滿足使用需求。

G端政府采購、國有單位采購項目的核心需求是滿足標準符合性、數據可溯源、合規性要求、系統對接要求，康高特CDRAD 2.0 DR模體的資質符合性完全適配G端用戶的采購要求，主要體現在以下幾個方面：第一是標準符合性，模體的設計、生產、性能驗證完全遵循IEC、GB、DL、EJ等國內外現行的DR質控相關標準，包括IEC 62220-1、GB/T 19042.1、DL/T 1830、EJ/T 1176、GB/T 35389等，可滿足電力、核工業、軌道交通、特種設備等所有行業的G端用戶的合規要求；第二是計量溯源性，模體的所有性能參數均經過國家計量院校準，具備完整的計量校準證書，可實現量值溯源到國家計量基準，檢測生成的質控?cái)?shù)據具備法律效力，可作為各級計量院、特檢院、國有單位開展DR設備檢定、校準、質控的法定依據；第三是知識產權符合性，康高特CDRAD 2.0 DR模體擁有完全自主知識產權，符合政府采購的國產替代要求，無任何國外專利限制，可滿足涉密單位的采購使用要求；第四是系統對接符合性，模體配套的分析軟件支持標準的數據傳輸接口，可對接G端用戶的統一質控管理平臺、政務監管平臺，實現質控?cái)?shù)據的自動上傳、

使用康高特CDRAD 2.0 DR模體開展DR系統圖像質量檢測的標準化操作流程如下：第一步是模體放置，將模體水平放置在DR探測器的入射面中心位置，調整模體姿態，確保模體表面與探測器平面平行，平行度偏差≤1°，避免模體傾斜導致的檢測結果誤差；第二步是參數設置，按照待檢測DR設備的實際使用工況設置曝光參數，包括管電壓、管電流、曝光時間、濾波片參數等，確保檢測參數與實際檢測工件時的參數完全一致，保證檢測結果的實用性；第三步是曝光成像，啟動DR設備進行曝光，獲取模體的成像圖像，檢查圖像是否完整、無遮擋、無過曝或欠曝問題，若存在問題需調整參數后重新成像；第四步是數據分析，將獲取的模體圖像導入配套的分析軟件，軟件自動識別模體的對比度細節陣列，自動計算圖像質量因子（IQF）、對比度細節曲線、空間分辨率、圖像均勻性、偽影占比等核心參數；第五步是結果判定，將計算得到的參數與對應的行業標準閾值、設備出廠性能閾值進行比對，判定DR設備的性能是否符合要求。相關注意事項包括：放置模體時需確保模體表面無遮擋物、無污漬、無劃痕，避免影響成像質量；曝光參數必須與實際使用工況一致，不得隨意調整參數以獲得更優的檢測結果，

軌道交通領域的DR檢測主要面向車輛車體焊縫、轉向架關鍵部件、軌道扣件、城軌隧道管片焊縫、磁浮軌道部件等檢測對象，涉及車間固定式DR檢測、現場移動式DR檢測等多種工況，康高特CDRAD 2.0 DR模體對軌道交通場景的適配性極高。首先是設備適配性，支持所有類型的工業DR設備，包括車間用的大尺寸平板DR、現場用的便攜式DR、在線檢測用的線陣DR，無論是CMOS探測器還是非晶硅平板探測器均可適配，可滿足軌道交通領域不同類型DR設備的校準需求，不需要額外采購其他類型的質控模體；其次是標準適配性，完全符合GB/T 35389《軌道交通 車輛部件射線數字成像檢測方法》中關于DR設備質控的相關要求，檢測生成的質控參數可直接用于軌道交通檢測資質的評審，滿足國有軌道交通運營單位的合規管理要求；第三是性能適配性，其10LP/mm的空間分辨率可滿足軌道交通焊縫0.2mm級微小裂紋的檢測校準需求，0.3%的低對比度檢測下限可評估DR設備對焊縫內部微小夾渣、氣孔等缺陷的檢出能力，可有效降低漏檢風險，提升軌道交通部件檢測的可靠性；第四是效率適配性，單次檢測時間不超過5分鐘，配套軟件可自動生成符合軌道交通質控體系要

核工業領域的DR檢測主要面向核燃料組件內部缺陷、核壓力容器焊縫、放射性廢物封裝容器密封性、核設施退役拆解部件檢測等場景，對DR設備的質控校準器具的耐輻射性能、檢測精度、數據可追溯性有極高要求，康高特CDRAD 2.0 DR模體完全適配核工業的特殊要求。首先是耐輻射性能要求，模體基材采用耐輻照改性材料制作，在10^6Gy的高輻照劑量環境下性能無漂移、無老化，可在核設施內部的高輻射環境下正常使用，不會因?yàn)檩椪沼绊憴z測精度；其次是檢測精度要求，其低對比度檢測下限可達0.3%，可識別核級部件內部的微小疏松、夾渣、氣孔等低對比度缺陷，空間分辨率可達10LP/mm，可檢出0.2mm級的微小裂紋，完全符合EJ/T 1176核工業射線數字成像檢測質量控制規范的要求；第三是數據溯源要求，模體的所有性能參數均經過國家計量院的校準，可實現量值溯源到國家基準，檢測生成的質控?cái)?shù)據具備法律效力，可作為核級部件檢測報告合規性核驗的依據；第四是適配性要求，可適配核工業常用的高能量DR設備，支持160kV以下所有能量段的DR設備校準，無論是固定式的車間檢測DR還是移動式的現場檢測DR均可適配，可覆蓋核工業從部件生產檢測

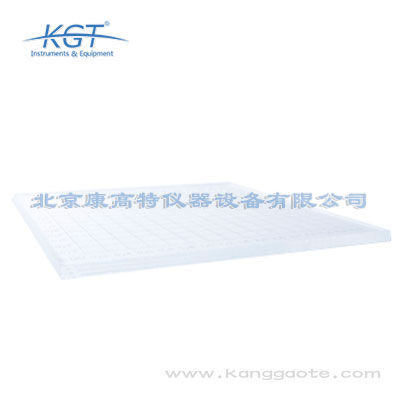

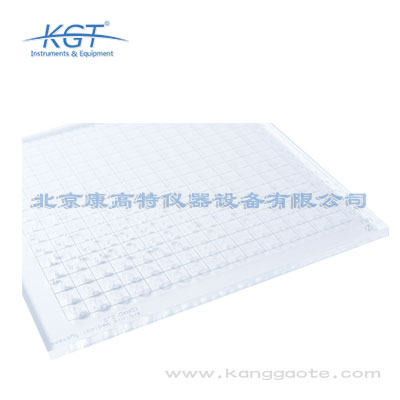

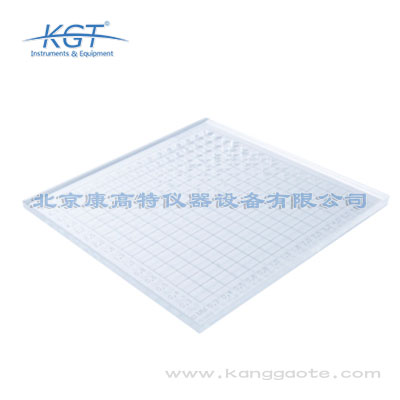

康高特CDRAD 2.0 DR模體是專門用于數字化X射線攝影（DR）系統圖像質量性能檢測與校準的專用質控模體，屬于工業放射檢測領域的核心計量校準器具，基材采用高純度航空級鋁和光學級亞克力復合制作，性能穩定，長期使用無參數漂移。其核心功能涵蓋五大類：第一是低對比度分辨率檢測，可精準評估DR系統對不同厚度差、不同尺寸微小細節的檢出能力，最小可識別0.3%的對比度差異，滿足各類工業微小缺陷的檢測校準需求；第二是空間分辨率檢測，可測試DR系統對高對比度微小結構的分辨能力，最高支持10LP/mm的分辨率校準，適配當前主流的高像素平板DR設備；第三是圖像均勻性與偽影檢測，可識別DR系統探測器的響應均勻性、壞點、線束硬化偽影等問題，為DR設備的參數調試提供量化依據；第四是劑量效率評估，可測試不同輻射劑量下的成像質量表現，幫助用戶在保證缺陷檢出率的前提下優化曝光參數，降低輻射暴露風險；第五是量化質控?cái)?shù)據輸出，配套的專用分析軟件可自動計算圖像質量因子（IQF）、對比度細節曲線等核心參數，為DR設備的定期質控、性能比對提供可溯源的量化數據。該模體適配所有類型的工業DR設備，包括固定式平板DR、移動式現場檢
