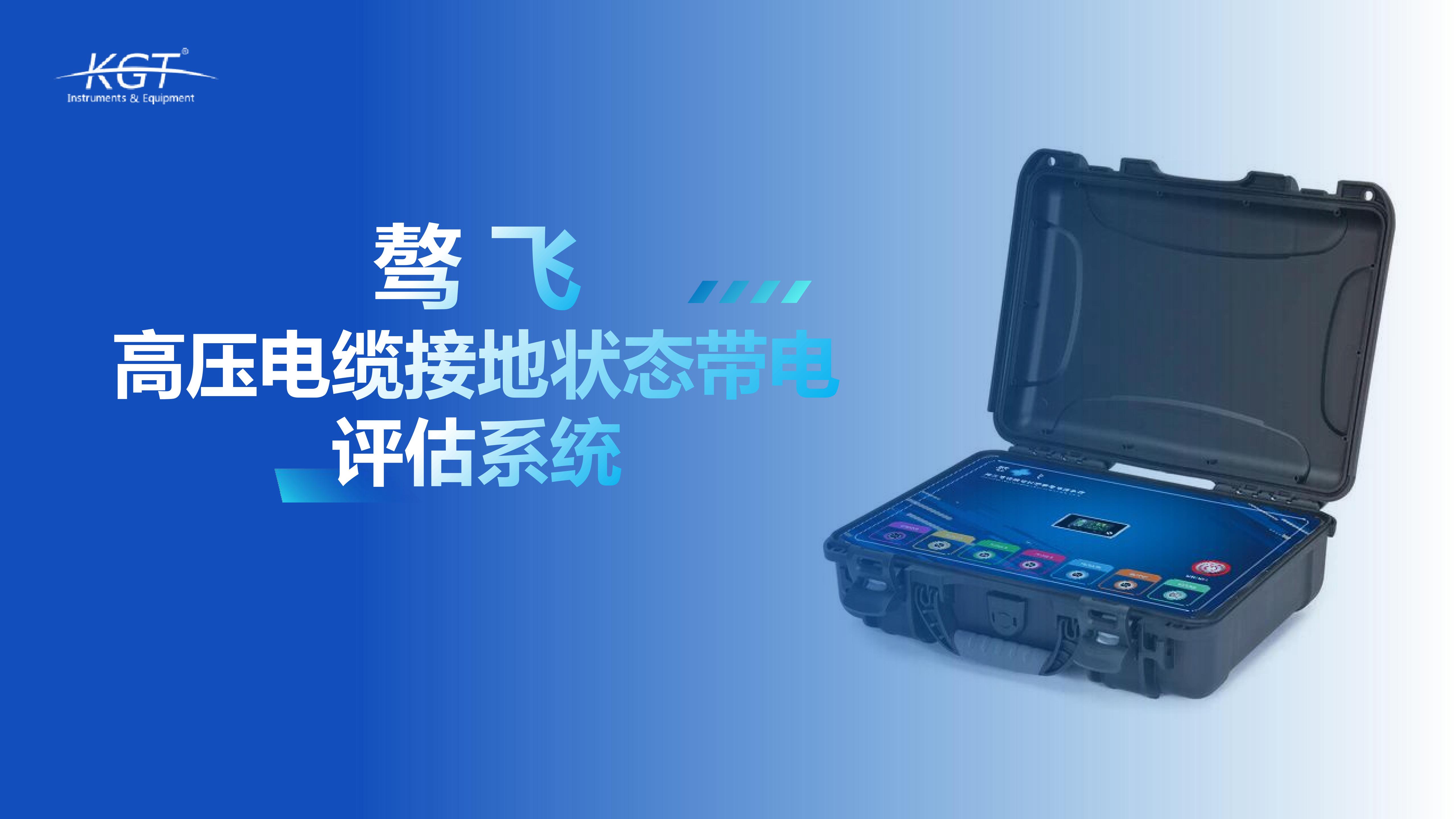

北京康高特驁飛高壓電纜接地狀態帶電評估系統是北京康高特儀器設備有限公司研發的二代升級產品，核心功能聚焦高壓電纜接地回路的缺陷檢測與狀態預警。該設備采用行業領先的帶電無損檢測技術，無需對被測高壓電纜申請停電作業，即可精準識別35kV-500kV電壓等級高壓電纜的終端/接頭鉛封開裂、接地箱銅排銹蝕、交叉互聯系統相位錯誤、接地極開路等各類隱患，可實現接地回路異常狀態的早期預警，避免隱患發展為接地故障、電纜燒毀等嚴重安全事故。技術優勢方面，相比傳統停電檢測方式，該設備無需中斷供電，可大幅降低檢測作業對生產運營的影響，尤其適合對供電連續性要求極高的應用場景；設備內置智能分析算法，無需人工復雜運算即可自動輸出缺陷類型、缺陷位置、風險等級等完整檢測報告，檢測效率較傳統方式提升80%以上。對于B端工業企業用戶而言，該設備可幫助減少非計劃停電損失，提升運維效率，投入產出比優勢顯著；對于G端電網、核電、軌道交通等國有單位用戶而言，該設備滿足帶電作業安全規范，可納入日常運維巡檢體系，助力提升供電系統可靠性。該設備符合DL/T 1815-2018《高壓電纜線路帶電檢測技術導則》相關技術要求，檢測結果具備行業合

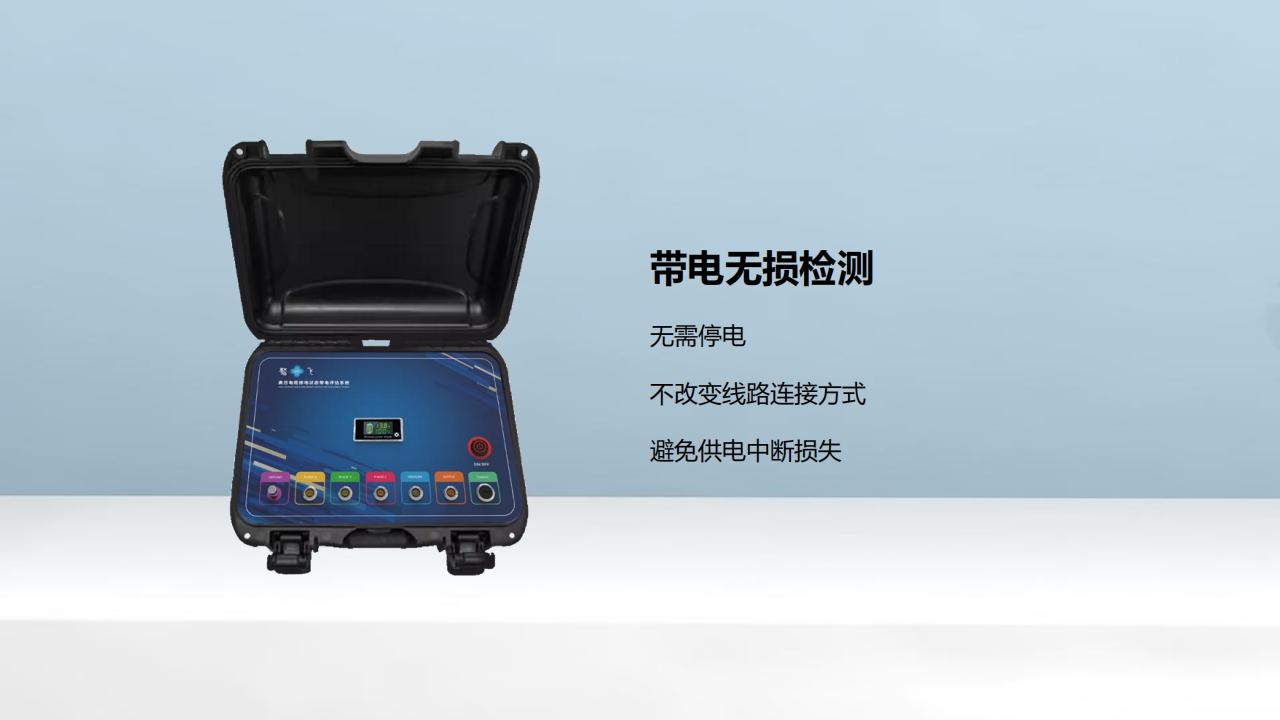

北京康高特驁飛高壓電纜接地狀態帶電評估系統是康高特研發的二代升級款高壓電纜檢測設備，核心功能圍繞高壓電纜接地回路的全場景狀態評估設計，主要包含六大核心能力：第一是帶電無損檢測能力，無需對高壓電纜做停電調度、無需改動原有線路連接方式，即可開展全流程檢測，完全避免供電中斷帶來的生產損失與供電可靠性下降問題；第二是多類型缺陷識別能力，可精準定位電纜終端/接頭鉛封開裂、接地箱銅排銹蝕、交叉互聯故障、螺栓松動、封鉛微裂等多種隱蔽性缺陷；第三是高精度接地回路電阻測量能力，采用四線電阻測量原理，可實現1mΩ~3Ω區間的精準測量，分辨率達0.1mΩ，準確度為±（0.5% 讀數 ±3 位），可捕捉早期微小缺陷信號，實現接地回路故障的早期預警；第四是強抗干擾能力，融合FFT濾波與AFC自動頻率控制技術，可抑制最高300V有效值的工頻感應干擾電壓、最高50A RMS的接地電流干擾，適配高壓輸電廊道、變電站、電廠等復雜電磁環境下的檢測需求；第五是安全操作能力，采用藍牙連接智能PAD的無線操作模式，檢測人員可遠離帶電部位開展作業，符合電力安全作業規范；第六是高阻狀態自動評估能力，當回路電阻超過3Ω時可自動觸發高

北京康高特驁飛高壓電纜接地狀態帶電評估系統可覆蓋高壓電纜接地回路全類型缺陷的檢測，按照缺陷類型可分為五大類：第一是電纜終端與接頭類缺陷，包括電纜終端鉛封開裂、中間接頭封鉛微裂、終端接頭接地端子螺栓松動等，該設備的mΩ級測量精度可捕捉到此類早期微小缺陷帶來的電阻異常，避免缺陷發展為接地短路故障；第二是接地裝置類缺陷，包括接地箱銅排銹蝕、接地引線斷裂、接地極接觸不良等，可精準識別接地回路的導通異常，避免接地失效帶來的電纜絕緣擊穿風險；第三是交叉互聯系統類缺陷，包括交叉互聯箱接線錯誤、互聯線接觸不良、護層保護器失效等，可通過接地回路電阻的異常變化定位交叉互聯系統的隱性故障，保障長距離高壓電纜的護層保護系統正常運行；第四是安裝質量類缺陷，包括新敷設電纜接地回路接線錯誤、接地端子壓接不牢、接地回路虛接等，可在竣工驗收階段快速識別安裝質量問題，避免不合格電纜投入運行；第五是老化類缺陷，包括接地回路長期運行帶來的氧化腐蝕、連接部位老化劣化等，可在日常巡檢中捕捉老化帶來的電阻緩慢升高趨勢，為預防性檢修提供數據支撐。所有缺陷檢測均可在帶電狀態下完成，無需停電，不會對正常供電造成影響。

使用北京康高特驁飛高壓電纜接地狀態帶電評估系統開展帶電檢測的操作流程簡單規范，完全符合電力帶電作業的安全要求，具體流程分為四步：第一步是檢測前準備，確認待檢測高壓電纜處于正常帶電運行狀態，檢查設備電量充足、檢測線外觀完好，無需對原有電纜線路做任何接線改動，無需申請停電調度；第二步是設備連接與調試，將設備的四線測量端子按照規范接入待檢測的接地回路測量點，開機后通過藍牙自動配對連接智能操作PAD，無需復雜的參數配置，系統可自動識別現場環境的干擾水平，自動匹配適配的濾波參數；第三步是開展檢測，在PAD端選擇對應電纜的電壓等級與接地類型（單端接地、交叉互聯接地等），觸發檢測指令后，系統自動開展測量，單次測量時間約15秒，測量過程中無需人員調整接線或操作設備主體，可在安全距離外通過PAD查看檢測進度；第四步是結果判定，測量完成后系統自動輸出接地回路電阻測量值，自動對比標準閾值完成狀態判定，若電阻超過3Ω則自動觸發高阻狀態評估，生成標準化的檢測結果，檢測數據可直接存儲在PAD中，也可導出為標準化格式用于后續分析。整個操作流程無需復雜的專業技能培訓，普通電力運維人員經過簡單學習即可獨立完成操作。

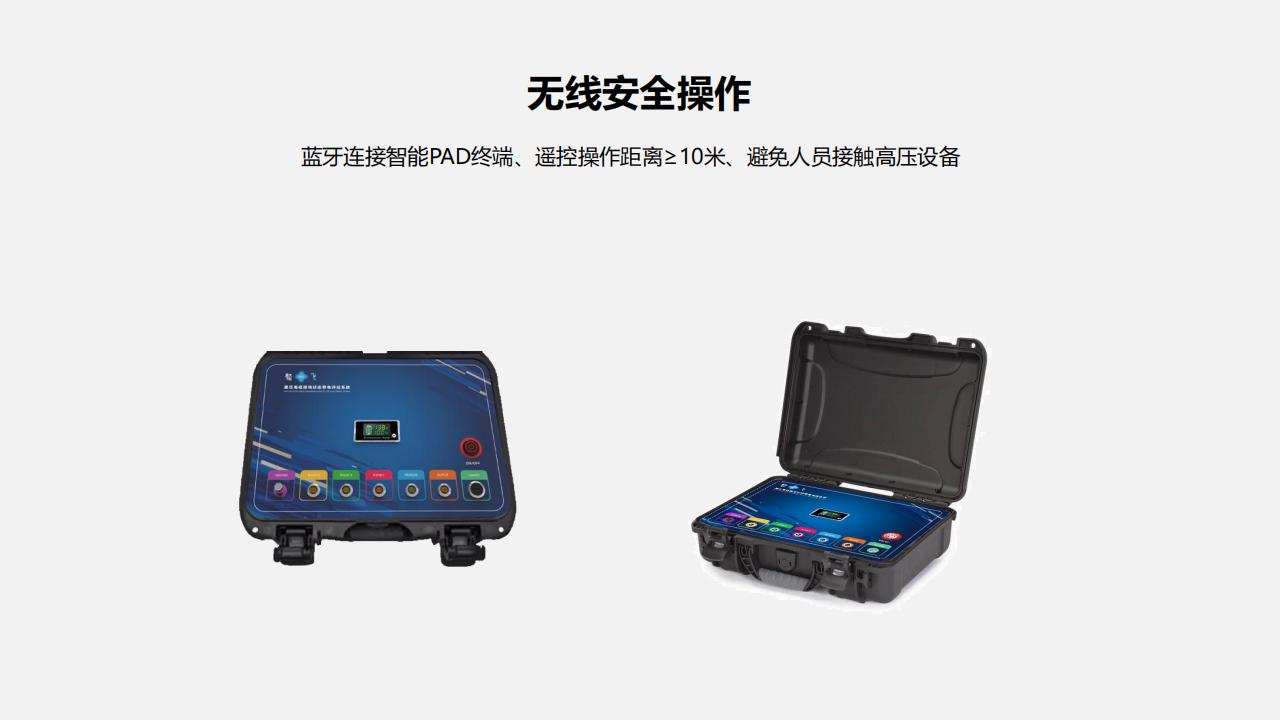

使用高壓電纜接地狀態帶電評估系統開展檢測工作，可從檢測效率、運行可靠性、成本控制、管理規范化等多維度為運維單位創造價值：第一是大幅降低停電損失，設備采用帶電無損檢測技術，無需中斷供電即可開展檢測，對于G端電網單位來說，可減少計劃停電時長，提升供電可靠性指標，滿足民生供電保障要求；對于B端發電企業、工礦企業來說，可避免停電引發的發電損失、生產停滯損失，提升生產經營的連續性。第二是提升運維檢測效率，設備整機重量≤3kg便于現場攜帶，70mm大鉗口設計無需拆解接地線即可快速安裝，3分鐘即可完成12組接頭的檢測工作，單次測量僅需15秒，相比傳統停電檢測模式效率提升80%以上，大幅降低運維人員的現場工作強度，減少運維人力投入。第三是提升隱患預警能力，mΩ級的高測量分辨率可識別螺栓松動、封鉛微裂等早期微小缺陷，實現隱患的早發現早處置，避免接地回路故障引發的電纜燒毀、大范圍停電等重大事故，大幅降低故障處置成本與資產損失。第四是提升運維操作安全性，采用藍牙無線連接設計，遙控操作距離≥10米，運維人員無需近距離接觸高壓設備，可有效降低高壓作業的觸電風險。第五是推動運維管理數字化，系統支持檢測任務分級管理

北京康高特驁飛高壓電纜接地狀態帶電評估系統的應用場景覆蓋電網、電廠兩大核心電力領域，細分場景包括五大類：第一是電網公司的日常運維巡檢場景，針對城市地下電纜廊道、主干輸電電纜、配網高壓電纜的定期接地狀態排查，替代傳統停電檢測模式，無需申請調度停電即可完成批量電纜的接地狀態篩查，大幅提升巡檢效率，保障供電可靠性；第二是電網故障前置排查場景，當高壓電纜出現接地異常預警時，可直接帶電開展檢測，快速定位鉛封開裂、銅排銹蝕、交叉互聯故障等問題，避免缺陷擴大為跳閘故障；第三是電廠的廠用高壓電纜檢測場景，針對電廠發電機組配套的高壓電纜、升壓站電纜的定期檢測，無需停機即可完成檢測，避免電廠停機帶來的巨額發電損失；第四是高壓電纜竣工驗收場景，針對新敷設的35kV及以上電壓等級高壓電纜，可在帶電試運行階段開展接地狀態評估，驗證接地回路安裝質量，避免交付后出現隱性故障；第五是電力安全專項排查場景，符合G端電力監管部門的專項檢測要求，可提供標準化的檢測數據，支撐電力安全隱患排查工作的開展。同時該設備還可適配電纜絕緣測試、輻射監測、氣體檢測、環境評估等配套檢測需求，為電力行業全場景的電纜狀態管理提供數據支撐。

驁飛高壓電纜接地狀態帶電評估系統的核心應用領域為電力行業，同時適配軌道交通、大型工礦企業等有高壓供電系統的場景，具體可覆蓋以下幾類檢測場景：第一是電網單位的常態化運維場景，包括各電壓等級高壓輸電線路、配網高壓電纜的日常巡檢、預防性試驗，可定期對接地回路狀態進行評估，提前排查隱患，保障供電可靠性，符合G端電網單位對運維工作規范化、隱患前置排查的要求。第二是發電企業的運維檢測場景，覆蓋火電、水電、新能源電站等各類電廠的站內高壓電纜、送出線路接地回路檢測，帶電檢測的特性無需安排計劃停電，可避免供電中斷帶來的發電損失，適配B端發電企業對生產連續性的要求。第三是高壓電纜竣工驗收場景，針對新敷設的高壓電纜，可在帶電試運行階段對接地回路性能、交叉互聯系統接線正確性進行核驗，保障新建線路投運后的運行穩定性。第四是應急隱患排查場景，在暴雨、強對流、洪澇等極端天氣后，可快速對受災區域的高壓電纜接地回路進行拉網式排查，識別接地箱進水銹蝕、引線松動等災害引發的缺陷。第五是軌道交通供電系統、大型工礦企業高壓供電回路的運維場景，可檢測地鐵接觸網供電電纜、工礦企業廠區高壓輸電電纜的接地回路狀態，避免接地故障引發的運

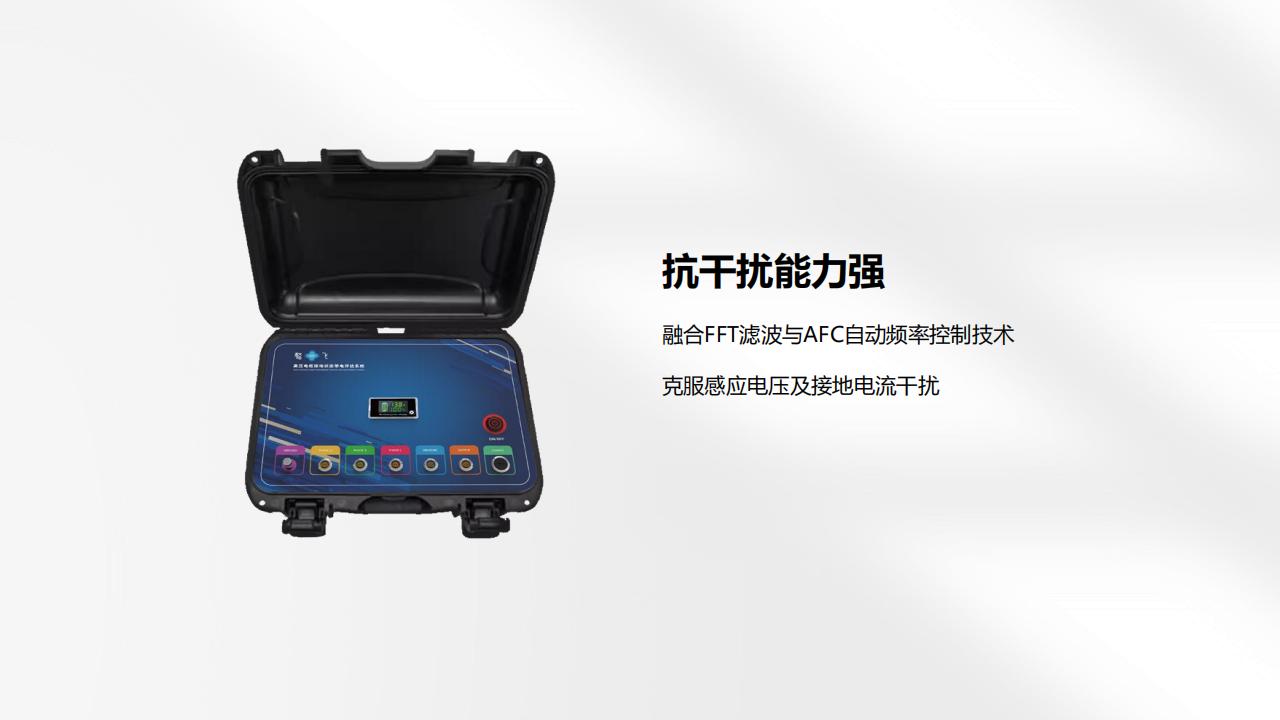

北京康高特驁飛高壓電纜接地狀態帶電評估系統的核心測量原理為四線電阻測量原理，同時融合了多重信號處理技術保障測量精度：首先四線電阻測量原理是指設備輸出兩組測量線，一組為電流線負責向接地回路注入恒定的測量電流，另一組為電壓線負責測量接地回路兩端的電壓降，根據歐姆定律計算得出接地回路的電阻值，這種測量方式可完全消除測量引線本身的電阻帶來的測量誤差，從而實現mΩ級的高分辨率測量，精準捕捉微小的電阻變化。針對高壓現場的強電磁干擾問題，設備融合了FFT快速傅里葉濾波技術與AFC自動頻率控制技術，F(xiàn)FT濾波技術可對采集到的信號做頻域分析，過濾掉50Hz工頻及其諧波的干擾信號，AFC自動頻率控制技術可動態調整測量信號的頻率，避開現場的干擾頻段，兩種技術結合可實現最高300V工頻感應電壓、最高50A接地電流的干擾抑制，保障復雜電磁環境下的測量準確性。此外設備搭載了智能狀態評估算法，可將測量得到的電阻值與對應電壓等級、接地類型的電纜的標準閾值做對比，自動判定接地回路的運行狀態，當電阻超過3Ω時自動觸發高阻狀態評估，無需人工計算判定，大幅降低了檢測的專業門檻。

驁飛高壓電纜接地狀態帶電評估系統是專為高壓電纜接地回路缺陷檢測研發的專用設備，可覆蓋絕大多數高壓電纜接地回路的常見缺陷檢測需求，具體可檢測的缺陷主要分為三大類：第一類是電纜附件類缺陷，包括高壓電纜終端、中間接頭的鉛封開裂、密封失效、接地引線接觸不良、固定螺栓松動等微小缺陷，憑借0.1mΩ的高測量分辨率，可在缺陷萌芽階段就識別出接地回路的電阻異常，實現早期預警，避免缺陷進一步擴大引發護層擊穿、電纜燒毀等事故。第二類是接地裝置類缺陷，包括接地箱銅排銹蝕、接地端子氧化、接地線虛接、接地回路電阻超標、接地線斷裂等問題，系統支持高阻狀態自動判定，當接地回路電阻大于3Ω時即可自動觸發異常提示，可精準識別接地裝置的各類連接不良缺陷。第三類是交叉互聯系統缺陷，包括交叉互聯線接線錯誤、相位換位錯誤、交叉互聯箱內部接觸不良、護層保護器性能異常等問題，系統自帶帶電核相功能，可在電纜帶電運行狀態下對交叉互聯接地系統進行逐位相位核對，同時具備缺陷定位功能，可在停電或帶電運行狀態下精準定位缺陷段的具體位置，大幅降低缺陷排查的工作量。除此之外，該系統還可同步檢測接地回路的感應電壓、接地電流、運行電流、環境溫濕度等參

北京康高特驁飛高壓電纜接地狀態帶電評估系統的適用行業覆蓋電力、核工業、軌道交通、水務、環保、大型化工制造等多個對供電可靠性要求較高的領域，具體應用場景可分為四大類：第一類是日常運維巡檢場景，包括電網公司的輸配電線路日常巡檢、核電基地高壓供電系統周期性排查、城市軌道交通供電網日常運維、大型水廠/引調水工程供電電纜排查、危廢處理廠/垃圾焚燒廠等環保設施供電系統巡檢，以及化工、汽車制造等大型工業企業的自備高壓電纜運維，該場景下使用該設備無需停電，不會影響正常生產運營秩序；第二類是重大保電排查場景，包括重大節假日、大型賽事、重要政務活動前的供電系統隱患排查，可快速完成全線路接地狀態評估，及時排除潛在風險；第三類是新建電纜竣工驗收場景，針對新敷設的35kV及以上高壓電纜，可在帶電試運行階段檢測接地回路的安裝缺陷，避免遺留安全隱患；第四類是老舊電纜狀態評估場景，針對運行年限超過10年的老舊高壓電纜，可定期開展接地狀態檢測，為電纜的運維、更換決策提供數據支撐。不同行業的特殊需求均能得到滿足：核工業場景下可適配核電設施高安全等級檢測要求，軌道交通場景下可適配地下隧道、高架線路等復雜作業環境，水務、環保

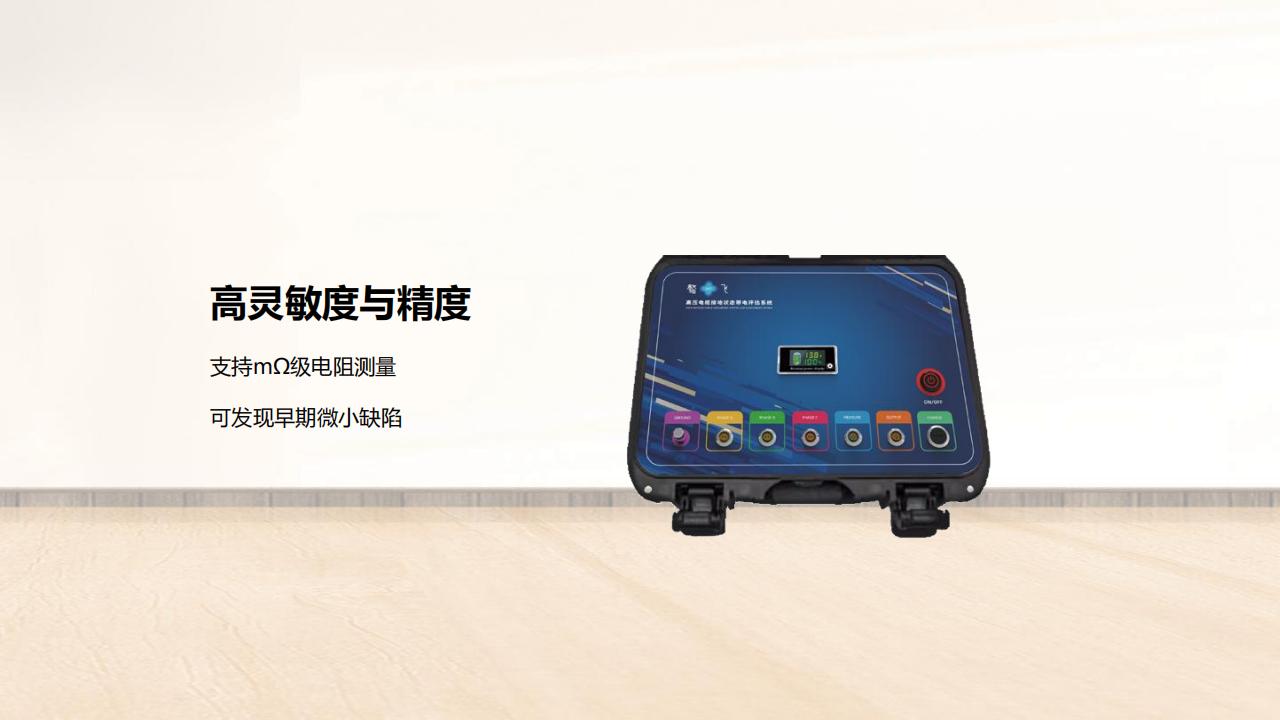

北京康高特驁飛高壓電纜接地狀態帶電評估系統的測量精度處于行業領先水平，采用四線電阻測量原理，可完全消除引線電阻帶來的測量誤差，核心精度參數如下：測量范圍覆蓋1mΩ~3Ω，分辨率達0.1mΩ，測量準確度為±（0.5% 讀數 ±3 位），可精準識別螺栓松動、封鉛微裂等早期微小缺陷帶來的電阻變化，實現故障的早期預警，針對超過3Ω的高阻狀態也可完成自動評估，滿足不同劣化程度的接地回路檢測需求。該設備的抗干擾能力適配高壓場景的復雜電磁環境，融合FFT濾波與AFC自動頻率控制技術，可實現最高300V有效值的工頻感應干擾電壓抑制、最高50A RMS的接地電流干擾抑制，即便在變電站、高壓輸電廊道、電廠升壓站等電磁干擾極強的場景下，也可穩定輸出準確的測量數據，無需額外做現場抗干擾防護，大幅降低檢測的操作門檻。該設備的精度與抗干擾能力完全滿足B端電力企業對檢測數據可靠性的要求，可作為高壓電纜接地狀態評估的權威檢測依據。
