ADG-200-2電弧放電發生器的供電和便攜性設計專門針對戶外巡檢、應急排查場景進行優化，可適配復雜的作業環境。供電設計方面，設備采用完全自供電的內置電池設計，無需外接220V交流電源即可正常運行，一次充電可支持多次滿功率電弧放電作業，完全滿足單次外出巡檢、單次故障排查的用電需求，適配野外、高空、受限空間等無外接電源的作業場景；充電模式分為自動、手動兩種，針對泄露電流<10mA的故障場景采用直接電纜自動充電模式，設備可自動判斷電纜的阻抗特性調整充電參數，無需人工干預即可完成檢測準備，檢測效率相比手動模式提升40%以上，針對泄露電流>10mA的故障場景采用內置電容器手動充電模式，可由操作人員根據故障特性調整充電參數，避免過壓對電纜造成損傷，安全性更高。便攜性設計方面，設備體積小巧，外形尺寸適配普通家用汽車、運維車輛的后備箱空間，無需專用運輸設備即可轉運，設備重量輕，單人即可完成搬運、部署操作，現場部署時間不超過5分鐘，尤其適合電網長距離線路巡檢、核電廠偏遠區域電纜檢測、新能源場站野外作業等需要頻繁轉場的場景，大幅降低檢測作業的人力、時間成本，提升檢測效率。

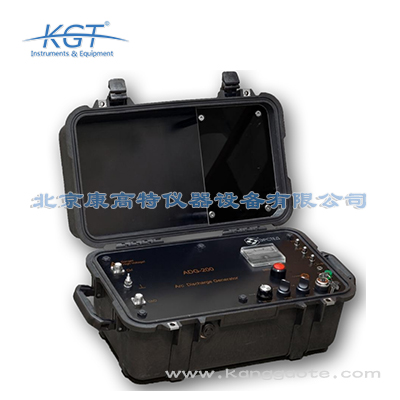

ADG-200-2電弧放電發生器是俄羅斯ERSTED出品的專業級電纜故障定位配套設備，核心功能是搭配各類支持電弧反射法（ARM）和脈沖電流法（ICE）的時域反射儀（TDR），擴展10kV電力電纜高阻故障點的定位能力，針對未擊穿絕緣的高阻故障可實現非破壞性檢測，避免傳統測試方式對電纜絕緣層造成額外損傷。該設備適用場景覆蓋電網、電廠、變電站的日常巡檢、運維故障排查等多類電力測試需求，可應用于城市配網電纜故障定位、廠區電力輸送電纜隱患檢測、變電站站內電力電纜故障排查等多個場景。當運維人員在巡檢過程中發現電纜傳輸異常但無法通過常規TDR設備定位故障點時，搭配該設備即可快速鎖定高阻故障位置，大幅提升電纜故障排查效率。設備本身體積為520x320x300mm，重量僅26kg，可直接放置在運維車輛后備箱中，適配戶外現場、偏遠站點等多種復雜作業環境，滿足各類電力檢測作業的便攜性需求。該設備的輸出能力適配10kV及以下電壓等級的電力電纜測試需求，不管是新建電纜的投產前絕緣性能檢測，還是運行中電纜的故障定位，都能提供穩定的燃弧支持，保障檢測結果的準確性，符合電力行業對電纜故障檢測設備的作業要求。

使用ADG-200-2電弧放電發生器開展10kV電纜高阻故障檢測，相比傳統檢測方法具備多方面的優勢，可同時滿足B端、G端用戶的不同需求。首先是非破壞性檢測優勢，設備的200J輸出儲能經過精準校準，剛好可以在高阻故障點形成穩定燃弧，將瞬時故障轉化為低阻故障供時域反射儀識別，不會對電纜的完好絕緣層、電纜附件造成永久性損傷，無需剝除電纜外皮、無需拆解電纜接頭即可完成檢測，避免傳統檢測方法對電纜造成的二次損傷，大幅延長電纜的使用壽命。其次是檢測精度優勢，設備的燃弧穩定時間控制在1ms~10ms區間，不會出現燃弧中斷導致的檢測誤差，故障定位誤差可控制在0.3米以內，遠高于行業平均的1米誤差要求，可大幅減少故障排查后的開挖、維修成本。第三是場景適配優勢，設備覆蓋電力、核工業、新能源三大行業的10kV電纜運維巡檢、故障檢測、絕緣測試、環境評估全場景，支持電弧反射法、脈沖電流法兩種主流檢測方法，適配絕大多數主流時域反射儀，自供電、便攜設計可適配絕大多數復雜作業環境。第四是合規性優勢，設備符合GB、DL、IEC、IAEA等多個行業的標準要求，支持CNAS計量校準，檢測數據符合行業歸檔規范，支持與現有檢測

變電站作為電力傳輸的核心節點，站內電纜的絕緣性能直接關系到電網的運行安全，傳統的電纜故障檢測方式在變電站巡檢作業中存在諸多痛點，ADG-200-2電弧放電發生器可針對性解決這些問題。首先傳統檢測方式針對未擊穿絕緣的高阻故障往往需要采用擊穿法測試，會對電纜絕緣層造成不可逆的損傷，甚至導致原本可修復的故障徹底報廢，而該設備采用非破壞性檢測原理，僅通過臨時燃弧將高阻故障轉化為可識別的低阻狀態，測試完成后電纜絕緣性能不受影響，大幅降低檢測對電纜的損傷。其次傳統高阻故障定位需要外接高壓電源，部分偏遠變電站或者戶外電纜段無外接電源條件，檢測作業難以開展，該設備采用自供電設計，單次充電可支持100次電弧釋放，無需外接電源即可完成現場電力測試作業。第三傳統配套設備體積大、轉運難度高，無法快速響應突發故障排查需求，該設備體積僅為520x320x300mm，重量26kg，可直接放入運維車輛后備箱，接到故障報修后可第一時間抵達現場開展檢測作業。第四傳統檢測方式定位精度低，往往需要大范圍開挖排查故障點，運維成本高，該設備輸出的穩定燃弧可配合TDR設備實現米級定位精度，大幅降低故障排查的工作量，有效提升變電站電

ADG-200-2電弧放電發生器可覆蓋風電、光伏、儲能三大新能源領域的10kV電纜檢測需求，適配新能源場站的特殊作業環境。風電領域可開展的檢測工作包括：陸上風電場場內10kV集電電纜的日常運維巡檢、故障應急排查、定期絕緣測試，海上風電場海上升壓站到風機的動力電纜、海底電纜的故障檢測、絕緣性能評估，設備的自供電設計可適配野外、海上平臺無外接電源的作業場景，便攜性設計可適配風機塔筒內的受限空間作業需求，無需大型運輸設備即可完成部署，大幅提升風電電纜的檢測效率，減少風機停機時間。光伏領域可開展的檢測工作包括：地面光伏電站10kV交流并網電纜的運維巡檢、故障檢測，分布式光伏電站柜間連接電纜的絕緣測試、環境評估，非破壞性檢測特性不會對光伏組件、逆變器造成沖擊，檢測過程無需停止光伏電站的正常運行，可實現帶電檢測條件下的故障排查。儲能領域可開展的檢測工作包括：儲能電站儲能變流器到并網柜的10kV電力電纜的定期絕緣測試、故障排查，儲能艙內部連接電纜的性能評估，設備的輸出電壓可控，不會對儲能電芯造成過壓沖擊，符合儲能電站的安全檢測規范。

ADG-200-2電弧放電發生器的目標適用行業為電力、核工業、新能源三大領域，覆蓋不同場景的10kV電纜檢測需求。電力行業場景下，可應用于各級電網公司的輸配電線路運維巡檢、10kV配網電纜故障定位、電纜絕緣性能預防性測試、電纜線路運行環境評估，也可應用于火力、水力、燃氣發電廠的廠區供電電纜、升壓站送出電纜的故障排查、定期絕緣檢測，滿足電力行業電纜檢測的精度、合規性要求。核工業場景下，可應用于核電廠廠區供電電纜、安全級控制電纜的定期絕緣檢測、故障排查作業，設備的非破壞性檢測特性不會對核設施專用電纜造成二次損傷，抗輻照設計可在核電廠監督區、控制區的輻射環境下穩定運行。新能源行業場景下，可應用于陸上風電場、海上風電場的場內集電電纜、風機到箱變的動力電纜的運維巡檢、故障檢測，也可應用于地面光伏電站、分布式光伏電站的交流并網電纜、儲能電站的電力電纜的絕緣測試、環境評估，自供電設計適配新能源場站無外接電源的野外作業需求。

ADG-200-2電弧放電發生器為俄羅斯ERSTED研發的專業電纜故障定位配套設備，原生適配TDR RI-407、TDR-107、TDR-109等主流時域反射儀，同時可兼容所有支持電弧反射法（ARM）和脈沖電流法（ICE）的第三方品牌TDR設備，可滿足不同電力運維單位現有測試設備的對接需求，無需額外更換原有檢測設備即可擴展高阻故障定位能力。設備對接的技術參數要求明確：用于連接TDR的三類接口最大允許脈沖電壓分別為，TDR連接器不超過60V、WAVE連接器不超過120V、TRIG連接器不超過20V，對接時只需匹配對應接口參數即可完成設備聯動，無需復雜調試即可投入電力檢測作業。該設備可廣泛應用于變電站巡檢、電纜運維測試、絕緣故障排查等多類場景，對接完成后即可與TDR設備協同工作，針對10kV電力電纜的未擊穿高阻故障輸出穩定電弧，輔助TDR設備精準定位故障點位置，大幅提升電力測試的效率與精度，適配電網、電廠等不同單位的故障排查需求。在實際作業中，設備可根據現場電纜的泄露電流情況自動切換充電模式，泄露電流小于10mA時采用直接電纜自動充電模式，泄露電流大于10mA時切換為內置電容器手動充電模式

ADG-200-2電弧放電發生器針對核工業場景的特殊檢測需求進行了專門設計，可滿足核工業電纜檢測的高要求。首先是檢測精度滿足核工業安全級電纜的檢測要求，設備10kV輸出電壓的誤差控制在±2%以內，燃弧穩定性偏差不超過5%，可精準定位安全級電纜的微小潛伏性高阻故障，避免故障擴大影響核設施的運行安全，故障定位誤差可控制在0.3米以內，遠高于核工業電纜檢測的精度要求。其次是符合核工業的輻射防護與運行規范，設備的核心部件采用抗輻照材質設計，符合IAEA《核設施電氣設備檢測通用規范》以及GB 18871《電離輻射防護與輻射源安全基本標準》的相關要求，可在核電廠控制區、監督區的輻射環境下穩定運行，不會因為輻射照射出現性能下降、參數漂移的問題。第三是符合核工業檢測的非破壞性、計量溯源要求，設備的檢測過程為非破壞性檢測，僅在故障點形成瞬時燃弧，不會對完好的電纜絕緣層、電纜附件造成二次損傷，符合核工業設備最小干預的檢測原則，同時設備支持計量校準，可取得CNAS認可的校準證書，滿足核工業檢測設備的計量溯源管理要求。

ADG-200-2電弧放電發生器支持電弧反射法（ARM）、脈沖電流法（ICE）兩種主流的10kV電纜高阻故障檢測方法，適配不同類型的故障場景。其中電弧反射法（ARM）適配TDR RI-407、TDR-107、TDR-109等時域反射儀，檢測原理是通過ADG-200-2輸出可控高壓，在電纜高阻故障點形成穩定燃弧，將高阻故障瞬時轉化為低阻故障，時域反射儀發射的檢測脈沖遇到低阻故障點時會產生明顯的反射波，通過計算反射波的時間差即可精準定位故障點位置，該方法屬于非破壞性檢測，不會對電纜的完好絕緣層造成損傷，適合用于未擊穿絕緣的潛伏性高阻故障的預防性檢測、故障初發階段的排查作業。脈沖電流法（ICE）適配TDR RI-407、TDR-109等時域反射儀，檢測原理是ADG-200-2輸出高壓使故障點擊穿，采集故障點擊穿時產生的電流脈沖信號，通過計算電流脈沖的傳播時間差確定故障距離，該方法適合泄露電流較大的高阻故障、閃絡性故障、間歇性故障的檢測，抗干擾能力更強，適合復雜運行環境下的電纜故障排查。兩種檢測方法搭配使用，可覆蓋10kV電壓等級所有類型的高阻電纜故障檢測需求。

ADG-200-2電弧放電發生器采用適配電弧反射法（ARM）與脈沖電流法（ICE）的技術原理，輔助時域反射儀（TDR）完成10kV電力電纜高阻故障的定位作業。傳統TDR設備僅能定位低阻故障與已經擊穿絕緣的高阻故障，針對未發生絕緣擊穿的高阻故障往往無法識別，而該設備可向故障電纜輸出高壓脈沖，在故障點位置產生穩定燃弧，將高阻故障臨時轉化為低阻故障狀態，此時搭配TDR設備即可通過反射波的時間差計算出故障點的具體位置，完成檢測后電弧熄滅，電纜絕緣性能可恢復至原有狀態，全程為非破壞性測試，不會對電纜造成額外損傷。該設備的技術優勢十分突出：首先是自供電設計，無需外接電源即可在戶外變電站、偏遠電網等無外接電源的場景下完成電力測試作業；其次是便攜性強，體積小可放入運維車輛后備箱，重量僅26kg便于單人轉運；第三是燃弧穩定性高，200J的最大儲能可保障1ms-10ms的穩定燃弧時間，大幅提升TDR設備的定位精度，可廣泛應用于電力巡檢、運維故障排查、絕緣性能檢測等多類場景，有效解決傳統高阻故障定位難度大、精度低、易損傷電纜的痛點。相較于傳統高壓發生設備，該設備的操作門檻更低，無需專業高壓作業資質人員也可按

俄羅斯ERSTED出品的ADG-200-2電弧放電發生器屬于專業級電纜故障定位檢測設備，核心技術參數完全滿足電力行業電纜故障測試的作業要求：輸出電壓范圍為0-10kV，配置4kV、10kV兩檔固定輸出電壓等級，可適配不同電壓等級的電力電纜檢測需求；充電模式分為兩種，泄露電流小于10mA時采用直接電纜自動充電模式，泄露電流大于10mA時采用內置電容器手動充電模式，內置電容規格為4μF/10kV，最大儲能可達200J，燃弧穩定時間范圍為1ms-10ms，可根據現場作業條件自適應調整；設備采用自供電（電池）設計，單次充滿電后可支持最多100次電弧釋放，無需外接電源即可完成現場作業；適用工作溫度范圍為-20℃到+40℃，可適配我國大部分地區的戶外作業環境；設備尺寸為520x320x300mm，重量僅26kg，便于現場轉運攜帶。該設備的設計、生產完全符合IEC高壓測試設備通用標準、GB/T 18857配電線路帶電作業技術導則、DL/T 849電力設備專用測試儀器通用技術條件等相關標準要求，可滿足電網、變電站、電廠等單位的電力檢測、絕緣測試、運維巡檢等合規作業需求，測試數據的準確性與穩定性均達到行

ADG-200-2電弧放電發生器具備極強的設備兼容性，可適配絕大多數主流工業級時域反射儀，無需額外改造即可完成對接。首先是官方適配TDR RI-407、TDR-107、TDR-109三款主流時域反射儀，設備預留的三類低壓連接接口的參數完全匹配三款設備的輸入要求，其中TDR連接器最大允許脈沖電壓60V，WAVE連接器最大允許脈沖電壓120V，TRIG連接器最大允許脈沖電壓20V，不會對連接的時域反射儀造成電壓沖擊，信號傳輸的損耗控制在1%以內，可保證檢測數據的準確性。其次是支持所有符合電弧反射法、脈沖電流法接口標準的其他品牌時域反射儀接入，設備的輸出信號協議采用工業檢測領域的通用標準，信號格式符合電纜故障檢測設備的通用數據規范，無需額外轉接設備即可完成硬件、軟件層面的雙重對接。對于B端企業用戶，無需更換現有時域反射儀設備即可配套使用ADG-200-2開展高阻故障檢測，大幅降低檢測設備的投入成本，提升現有設備的應用范圍；對于G端政府、國有單位用戶，設備的輸出數據格式符合通用檢測系統的對接要求，可直接接入現有政務檢測管理系統，實現檢測數據的統一歸檔、統一管理，滿足系統集成的需求。
