意大利HT PVCHECKs多功能光伏測試系統的應用場景覆蓋光伏全產業鏈的檢測需求，針對B端企業用戶，可應用于集中式光伏電站的建設期驗收、日常運維檢測、技改效果核驗，分布式工商業光伏的安裝調試檢測、季度性能排查，戶用光伏的并網前檢測、故障排查，以及光伏組件生產企業的出廠抽檢、到貨核驗等場景。針對G端政府及國有單位用戶，可應用于公共建筑屋頂光伏改造項目驗收、光伏扶貧項目績效核驗、新能源并網合規性檢測、核工業配套光伏系統安全檢測、軌道交通沿線光伏電站性能核驗、水務/環保部門配套光伏項目的驗收監管等場景。在不同場景下，設備均可快速輸出標準化檢測數據，幫助用戶快速定位組串失配、絕緣隱患、功率衰減等問題，既可以滿足企業用戶提升電站發電量、降低運維成本的需求，也可以滿足國有資產驗收、合規監管的流程要求。

PVCHECKs光伏檢測設備適配光伏全產業鏈的四類核心場景：第一是生產端場景，可對接晶硅、薄膜光伏組件生產線的MES系統，實現組件出廠前的隱裂、斷柵、虛焊、功率偏差等缺陷的批量自動化篩查，適配166mm、182mm、210mm等全尺寸組件的檢測需求，檢測效率可達每小時300片；第二是安裝端場景，可用于光伏EPC項目的組件到貨抽檢、安裝完成后的組串性能核驗，適配山地、水面、平單軸跟蹤支架、工商業屋頂、居民屋頂等不同安裝場景，3.2kg的輕量化設計支持單人高空作業，可有效降低戶外檢測的作業難度；第三是運維端場景，可用于已投運光伏電站的季度、年度例行巡檢，以及故障組件的精準定位，可快速排查PID效應、熱斑、衰減率超標等問題，適用于集中式光伏基地、分布式光伏集群等不同規模的電站運維；第四是驗收端場景，可用于新能源主管部門、電網公司的光伏電站并網驗收、整縣分布式光伏項目核查、光伏扶貧項目核驗、補貼資質認定等官方檢測場景。B端的光伏EPC企業、電站運維企業、組件生產企業可依托該設備實現全流程檢測覆蓋，降低運營成本；G端的能源監管、電網、質監等部門可依托該設備獲得合規、準確的檢測數據，作為項目合規性

使用意大利HT PVCHECKs多功能光伏測試系統開展光伏組串檢測時，需遵循以下注意事項以保障測試精度和作業安全：首先測試前需確認被測組串處于斷開負載的狀態，避免交直流串擾影響測試結果的準確性，同時嚴格遵守GB 26860《電力安全工作規程》的要求，佩戴對應電壓等級的絕緣防護用具，符合高壓作業的安全規范。其次，測試用輻照度傳感器需和被測組件處于同一平面，傾角誤差不超過±3°，確保傳感器無陰影遮擋、無灰塵覆蓋，避免輻照度測量偏差影響功率修正結果；組件溫度傳感器需緊貼組件背板的中部位置，不得放置在組件邊框、接線盒或有遮擋的位置，避免溫度測量誤差。針對特殊環境的測試場景，海拔超過2000m的高原光伏電站測試時，需手動輸入海拔修正參數，確保絕緣電阻測試結果的準確性；海邊鹽霧環境的光伏電站測試前，需擦拭設備探頭表面的鹽分結晶，避免接觸電阻過大影響交直流參數的測量精度。測試過程中若遇輻照度波動超過50W/㎡的天氣，需暫停測試，待輻照度穩定后再開展檢測作業。

意大利HT PVCHECKs多功能光伏測試系統可從多個維度幫助光伏運營企業提升投資回報率，首先該設備的IV曲線快速測試功能單組串測試時間不超過10秒，比傳統測試設備的檢測效率提升80%以上，可大幅降低運維人員的現場作業時間，減少人工成本投入，按照10MW集中式電站季度運維檢測計算，單次檢測可減少人工投入50%以上，每年可節省人工成本數萬元。其次設備±0.8%的功率測量精度，可精準定位功率損失在2%以上的失配組串，及時排查組件老化、陰影遮擋、接線松動等隱性問題，平均可提升電站發電量3%-8%，按照10MW集中式電站每年發電量1200萬kWh、上網電價0.4元/kWh計算，每年可新增發電量36萬-96萬kWh，對應增收14.4萬-38.4萬元。同時設備支持批量測試數據自動分析，可自動生成組串性能排名，為組件更換、電站技改提供精準數據支撐，避免不必要的技改投入，減少無效成本支出。整體來看，該設備的投入可在12個月內通過降本增收實現回本，可有效提升光伏電站的全生命周期投資回報率。

PVCHECKs光伏檢測設備具備完善的系統對接能力，可適配各類B端、G端的管理系統需求，有效提升檢測數據的流轉效率。設備支持標準API接口、Modbus協議、MQTT協議等通用對接方式，數據格式符合電力行業數據傳輸規范，支持自定義字段匹配，可對接的系統類型包括：光伏電站SCADA系統、企業電力運維管理平臺、新能源監管系統、組件生產MES系統、第三方檢測業務管理系統等。對接完成后可實現檢測數據的自動同步上傳，無需人工錄入，所有檢測數據包括EL成像圖、I-V曲線、熱成像圖、功率參數等均會自動關聯對應組件的編號、安裝位置、檢測時間等信息，可實現檢測數據的全生命周期溯源。對于B端的大型光伏電站運營商而言，可將設備檢測數據直接導入自有運維平臺，實現故障數據自動派單，形成檢測-派單-整改的閉環管理，提升運維數字化水平，降低人工錄入的時間成本；對于G端的電網公司、能源監管部門而言，可將設備檢測數據直接對接新能源監管平臺，實現并網光伏項目的全生命周期性能數據歸集，滿足新能源并網監管的數字化要求，提升監管效率。同時設備支持本地數據存儲，最大可存儲10萬條檢測記錄、20萬張EL及熱成像圖片，數據可導出為C

意大利HT PVCHECKs多功能光伏測試系統的測量精度完全滿足目前光伏行業所有驗收、運維的精度要求，其電壓測量精度±0.5%、電流測量精度±0.2%、功率綜合精度±0.8%，遠高于行業通用的±5%功率誤差要求，可精準識別出功率衰減超過2%的故障組串。同時設備配套的輻照度傳感器精度達±5W/㎡，組件溫度傳感器精度達±0.5℃，STC參數修正后的功率誤差小于2%，符合DL/T 1618《光伏組件串現場性能測試技術規程》、GB/T 37409《光伏發電站驗收規范》中對測試設備的精度要求。對于B端運維企業來說，高精度的測量結果可幫助運維人員精準定位陰影遮擋、組件老化、二極管損壞、接線松動等隱性問題，減少無效排查時間，提升運維效率。對于G端驗收單位來說，該設備的測量精度符合國有資產驗收的溯源要求，測試結果可直接作為項目驗收、績效核驗的合規依據，無需額外進行數據校準。

意大利HT PVCHECKs多功能光伏測試系統的核心測試原理覆蓋三大類檢測場景，IV曲線測試采用可變電子負載法，通過連續調整負載電阻從開路到短路的全范圍變化，同步高頻率采集組串的電壓、電流數據，繪制完整的IV特性曲線，同時內置的輻照度傳感器、組件溫度傳感器同步采集當前環境參數，通過IEC 61829規定的STC修正算法，將現場測試的功率數據修正到標準測試條件下的標稱功率，方便與組件銘牌參數直接對比，判斷組件的性能衰減情況。絕緣電阻測試采用直流高壓注入法，按照用戶選擇的測試檔位向被測回路注入500V/1000V/1500V的穩定直流測試電壓，精準測量回路的泄漏電流，通過歐姆定律計算得到回路的絕緣電阻值，測試過程符合GB/T 37409規定的絕緣測試要求，可精準識別光伏系統的絕緣隱患。交直流參數測試采用真有效值采樣原理，采樣頻率達10kHz，可精準測量非正弦波的電壓、電流參數，尤其適配光伏逆變器輸出的非完美正弦波的測量場景，測量結果的準確性遠高于平均值采樣的普通測量設備。

PVCHECKs光伏檢測設備的核心功能模塊均采用行業通用的成熟檢測原理，檢測數據的科學性、準確性得到行業廣泛認可，具體原理分為三類：第一是EL檢測模塊原理，利用晶體硅的電致發光效應，向光伏組件施加正向直流偏置電壓，使晶體硅原子中的電子和空穴發生輻射復合，釋放出波長在1100nm左右的近紅外光，通過高靈敏度的近紅外CMOS傳感器捕捉該近紅外光信號，生成EL成像圖，通過成像圖的明暗分布即可判斷組件是否存在隱裂、斷柵、虛焊、碎片、PID效應等內部缺陷，缺陷判定規則符合DL/T 1822的標準要求；第二是I-V特性曲線測試原理，采用四線法測量技術，消除導線電阻帶來的測量誤差，通過可變電子負載模擬光伏組件的不同負載狀態，依次采集從短路到開路全區間的電流、電壓數據，繪制出I-V特性曲線和P-V特性曲線，通過曲線分析即可獲得組件的短路電流、開路電壓、峰值功率、填充因子、轉換效率等核心性能參數，判斷組件的衰減情況、故障狀態，測試流程符合IEC 62446的標準要求；第三是熱斑檢測模塊原理，利用紅外熱成像技術，捕捉光伏組件表面的紅外輻射信號，將輻射信號轉化為溫度數據，生成熱成像圖，通過組件內部不同區域的

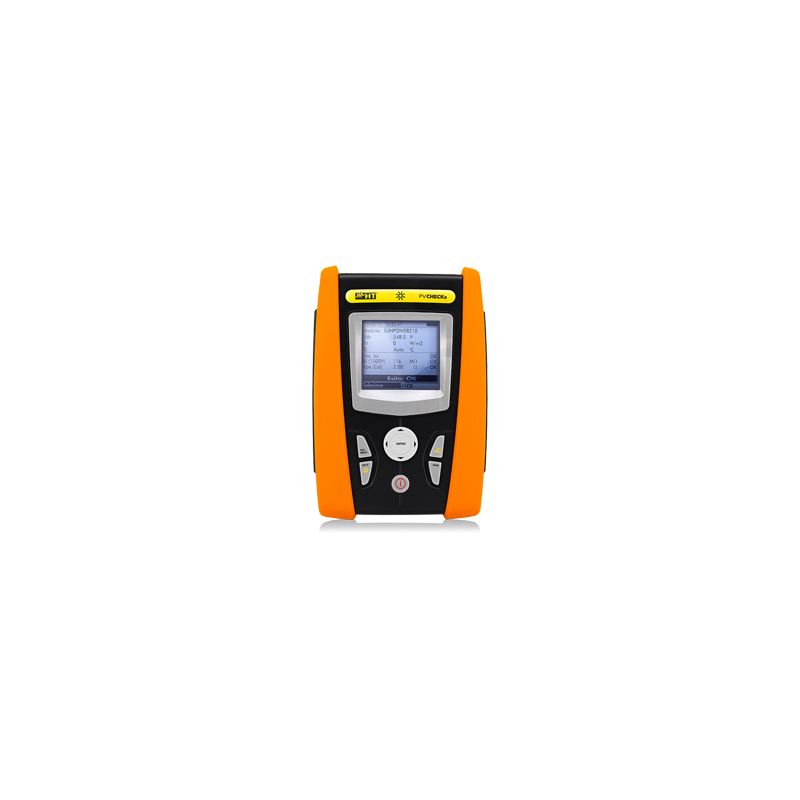

意大利HT PVCHECKs多功能光伏測試系統是專為光伏全場景檢測開發的專業設備，核心功能涵蓋光伏組串IV曲線測試、組串功率校準、絕緣電阻測試、交直流電壓電流測量、組件溫度及環境輻照度同步采集、組串開路/短路故障排查六大類。技術參數方面，直流電壓測試范圍覆蓋0-1500V，測量精度±0.5%；直流電流測試范圍0-20A，測量精度±0.2%；功率測量綜合精度±0.8%，可適配單晶、多晶、PERC、TOPCon、HJT等所有主流光伏組件類型的測試需求。絕緣電阻測試支持500V/1000V/1500V三檔可調測試電壓，測試范圍覆蓋0.1MΩ-10GΩ，滿足1500V級光伏系統的絕緣安全檢測要求。設備內置的輻照度傳感器測量精度±5W/㎡，組件溫度傳感器測量精度±0.5℃，可自動將現場測試數據修正到STC標準測試條件（輻照度1000W/㎡、電池溫度25℃、AM1.5光譜）下的參數，方便與組件標稱參數直接對比。同時設備支持單串測試最快10秒完成，大幅提升現場檢測效率，適配各類光伏場景的快速檢測需求。

意大利HT PVCHECKs多功能光伏測試系統完全適配核工業配套光伏項目的檢測需求，首先該設備的電磁兼容性符合IEC 61326-3-1《工業苛刻環境電氣測量設備電磁兼容標準》的要求，可在核電廠周邊的強電磁干擾環境下穩定運行，測量數據不受電磁輻射影響，測試精度保持穩定。其次設備符合EJ/T 1151《核電廠電氣測量儀表技術要求》的相關規定，其1500V級絕緣電阻測試功能可精準檢測光伏系統與核電廠接地系統的絕緣性能，避免光伏系統漏電影響核電廠的電力運行安全。針對核工業配套光伏項目的驗收、運維需求，設備輸出的測試報告符合核工業安全管理的標準化要求，可直接作為項目驗收、安全核驗的合規依據，滿足G端核工業管理單位的監管要求。同時設備的快速測試功能可適配核工業閑置廠區分布式光伏、核電廠配套離網光伏等不同類型項目的日常運維檢測需求，可快速定位組串失配、絕緣隱患等問題，提升光伏系統的運行穩定性，降低安全風險，保障核工業項目的清潔電力供應可靠性。

PVCHECKs是工業級高精度光伏檢測設備，各功能模塊的精度均達到行業領先水平，完全滿足全場景工業檢測的需求。EL檢測模塊采用高靈敏度背照式CMOS傳感器，可識別最小0.1mm的隱裂紋、斷柵、虛焊、碎片缺陷，缺陷識別準確率≥99.2%，遠高于行業通用的95%識別準確率要求，可有效避免小尺寸缺陷漏判；I-V測試模塊采用四線法測量原理，消除了導線電阻帶來的測量誤差，電流測量精度±0.1%FS，電壓測量精度±0.05%FS，功率測量綜合誤差≤±0.5%，遠優于行業通用的±2%精度要求，可精準識別組件1%以上的功率衰減；紅外熱成像模塊測溫精度±0.3℃，溫度分辨率0.05℃，可精準識別溫差≥1℃的熱斑缺陷，避免早期熱斑漏判。對于B端的組件生產企業而言，采用該設備開展出廠檢測可將不良品流出率降低至0.1%以下，減少售后質量糾紛；對于B端的光伏運維企業而言，高精度檢測可精準定位故障點，提升運維效率30%以上，減少非必要的組件更換成本，提升項目ROI；對于G端用戶而言，在開展特高壓配套光伏基地、百萬千瓦級光伏電站等重大項目的抽測、驗收工作時，高精度檢測數據可避免檢測誤差導致的判定失誤，符合電力行業重

使用PVCHECKs光伏檢測設備開展戶外檢測時，需遵循以下四類規范要求，確保檢測安全和數據準確：第一是電氣安全注意事項，檢測前需確認被測組串電壓在設備1500V額定電壓范圍內，作業人員需配備符合電力安全規范的絕緣手套、絕緣鞋等防護裝備，高壓檢測作業時需確保接線端口絕緣包裹到位，避免高壓觸電風險，作業流程需符合DL/T 1990規定的現場檢測安全規范；第二是環境適配注意事項，設備工作溫度范圍為-30℃~60℃，防護等級IP65，可適應雨雪、沙塵、高濕等常規戶外環境，但極端暴雨、雷電、風力超過6級的天氣下禁止開展戶外檢測作業，避免安全風險；第三是檢測操作注意事項，EL檢測需在光照強度低于200lux的環境下開展，優先選擇清晨、傍晚或者陰天弱光環境，避免強光導致的成像過曝，影響缺陷識別準確率；I-V測試需在光照強度穩定在800~1200W/㎡、組件溫度在25℃±5℃的條件下開展，若環境條件不滿足需進行溫度、輻照度系數修正，確保檢測數據準確；第四是數據校準注意事項，每次戶外檢測前需使用配套的標準校準片對設備的I-V測試精度、熱成像測溫精度進行校準，長期存放后再次使用需開展全功能精度校驗，確保檢
